– 53 –

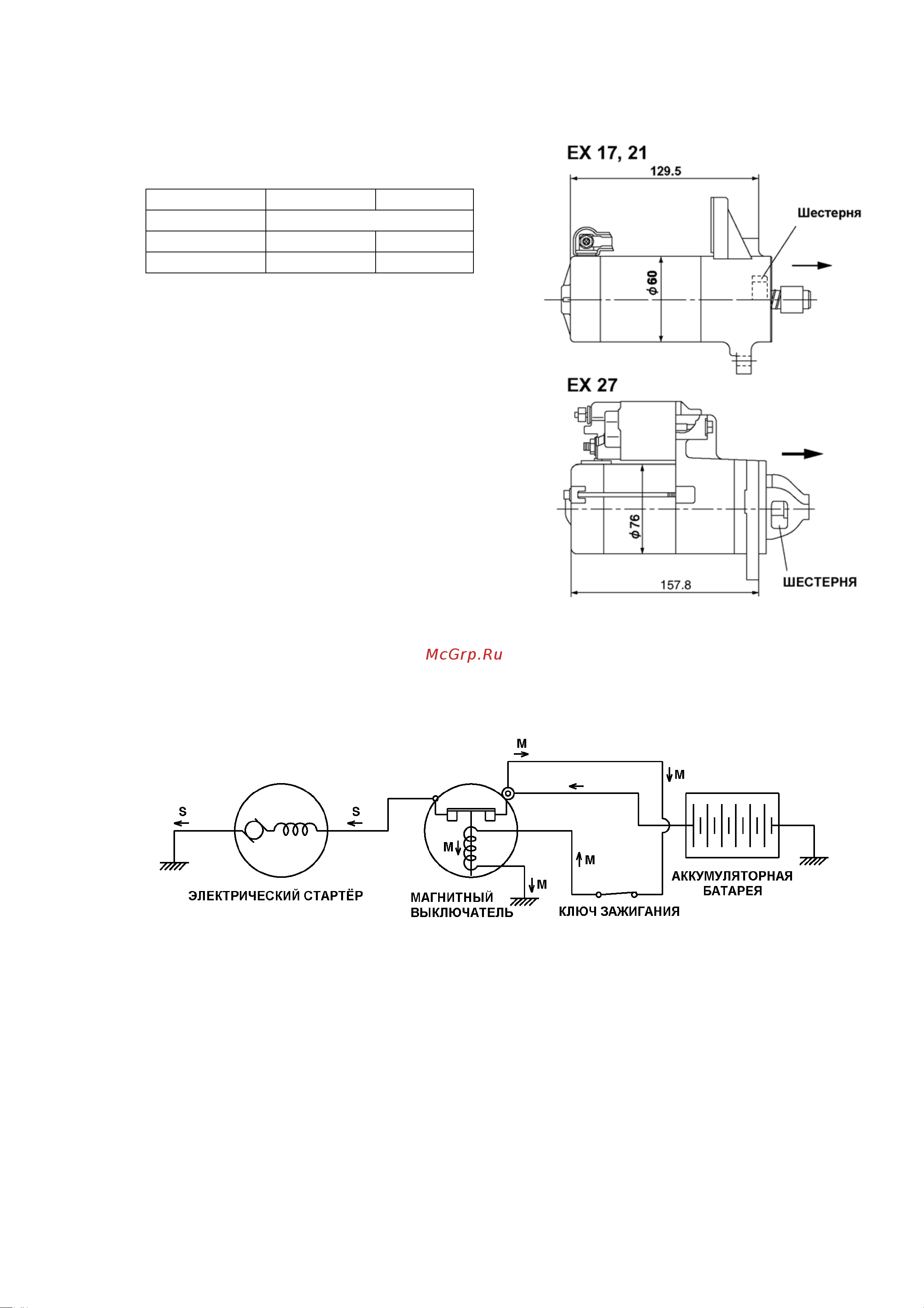

9. ЭЛЕКТРИЧЕСКИЙ СТАРТЁР
9-1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модели EX17, 21 Модель EX27
Напряжение (В) 12
Мощность (кВт) 0,6 0,6
Масса (кг) 1,6 3,4
Рис. 9-1
9-2 ПРИНЦИП РАБОТЫ
Батарея соединена с клеммой магнитного выключателя диаметром 6 или 8 мм.
На расположенном ниже рисунке показаны состояния, соответствующие включённому стартёру.
Рис. 9-2
Имеются две находящихся под напряжением цепи: цепь магнитного выключателя (M) и цепь
пускового электродвигателя (S). Когда ключ зажигания находится в положении «ВКЛ.», цепь (M)
замыкается и ток течёт в указанном стрелками направлении, что вызывает появление магнитного
потока в магнитном выключателе и втягивание контактора.
В результате по цепи (M) протекает слабый ток, а в цепи (S) протекает большой пусковой ток.
На пусковой двигатель подаётся питание и он проворачивает вал двигателя.
Зацепление шестерни (EX17,21)
При запуске пускового двигателя грузы, встроенные в расположенные на валу спиральные
канавки, перемещаются под действием центробежной силы и выталкивают ведущую
шестерню, каковая входит в зацепление с кольцевым зубчатым колесом.
