– 61 –
13. РУЧНОЙ СТАРТЁР
13-1 РУЧНОЙ СТАРТЁР
Необходимый инструмент: отвёртка, плоскогубцы и защитные очки.
ПРИМЕЧАНИЕ:
Перед началом демонтажа наденьте защитные очки.
13-1-1 МЕТОДИКА РАЗБОРКИ
(1) Освободите запасённую в пружине упругую
энергию.
-1 Удерживая ручку стартёра, вытяните
пусковой трос.
-2 Полностью вытяните трос и совместите
узел троса в барабане и направляющую
троса.
-3 Надёжно удерживайте барабан обоими
большими пальцами, чтобы не допустить
сворачивания пружины. (Рис. 12-1)
-4 Извлеките узел из барабана и вытяните
трос в сторону пусковой рукоятки.
Примечание: Эта операция предполагает
присутствие двух человек.
-5 Продолжая контролировать барабан
пальцами, медленно накрутите его до
упора.

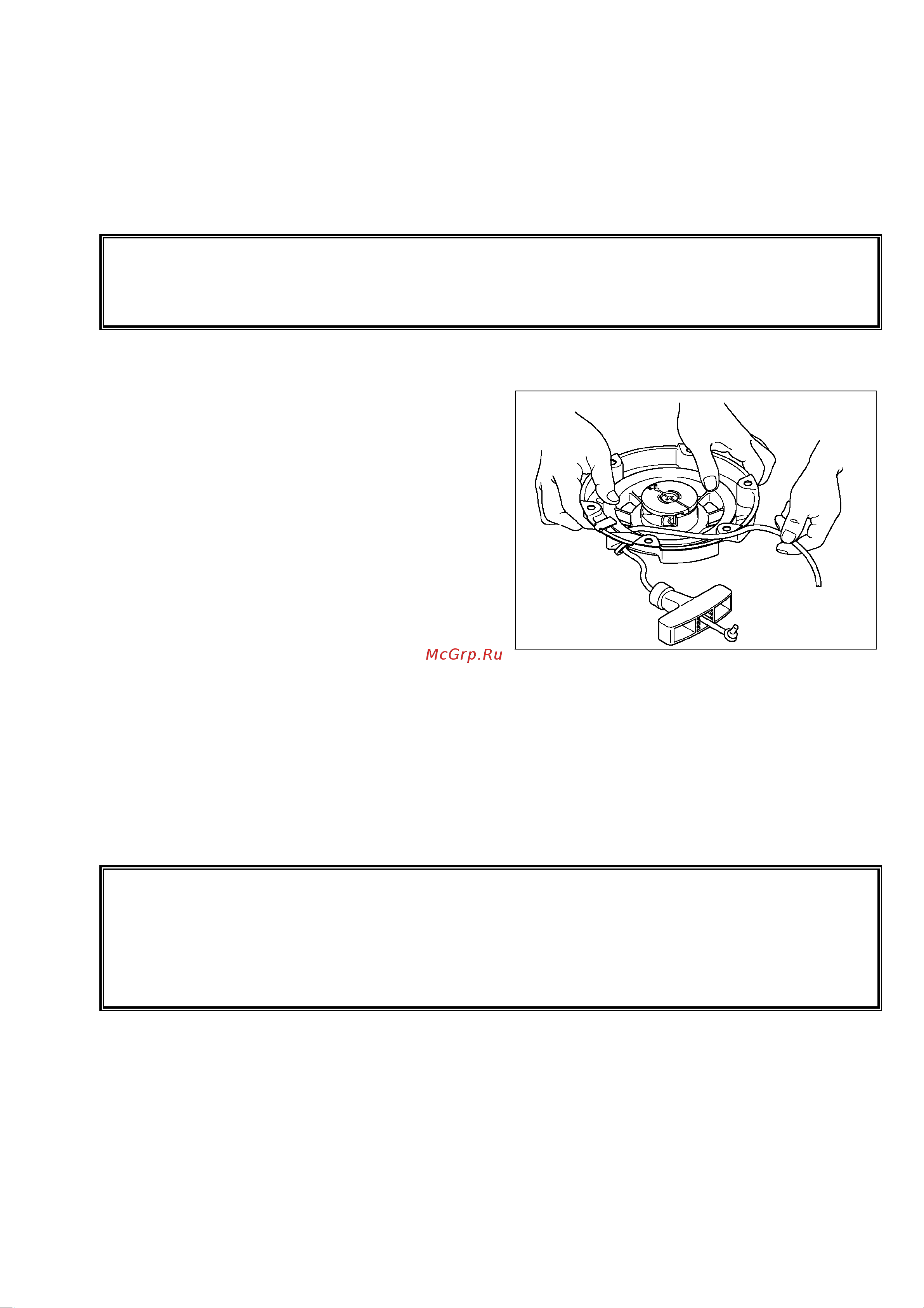

Рис. 13-1
ПРИМЕЧАНИЕ:
По мере вытягивания троса на полную длину запасённая в пружине энергия достигает
максимума.
Следите за тем, чтобы не уронить и не ослабить внезапно ваш захват.
