– 56 –
11. АВТОМАТИЧЕСКАЯ СИСТЕМА СБРОСА
ДАВЛЕНИЯ
11-1 НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ
Стандартная комплектация двигателей серии EX предусматривает автоматическую систему
сброса давления, упрощающую запуск двигателя и требующую меньшего усилия для вытягивания
троса ручного стартёра.
Система автоматического сброса давления сбрасывает давление в двигателе приоткрыванием
выпускного клапана при частоте прокручивания двигателя. Далее следует пояснение принципа
работы.
В конце процесса сжатия освобождающий рычаг приподнимает коромысло клапана (фаза
выпуска), который в свою очередь слегка приоткрывает выпускной клапан для сброса давления.
На одном конце освобождающего рычага размещён центробежный груз, а на другом –
серповидный кулачок.
При проворачивании двигателя серповидный кулачок выдвигается над профилем кулачка и
приподнимает коромысло клапана (фаза выпуска), поскольку усилие возвратной пружины на грузе
превышает приложенную к грузу центробежную силу.
При достижении заданной частоты проворачивания вала серпообразный кулачок втягивается под
профиль, поскольку приложенная к центробежному грузику центробежная сила становится больше
развиваемого возвратной пружиной усилия и таким образом занимает положение, указанное на
расположенном ниже рисунке.
11-2 ОБСЛЕДОВАНИЕ
При сборке освобождающего рычага следите за тем, чтобы он работал плавно.

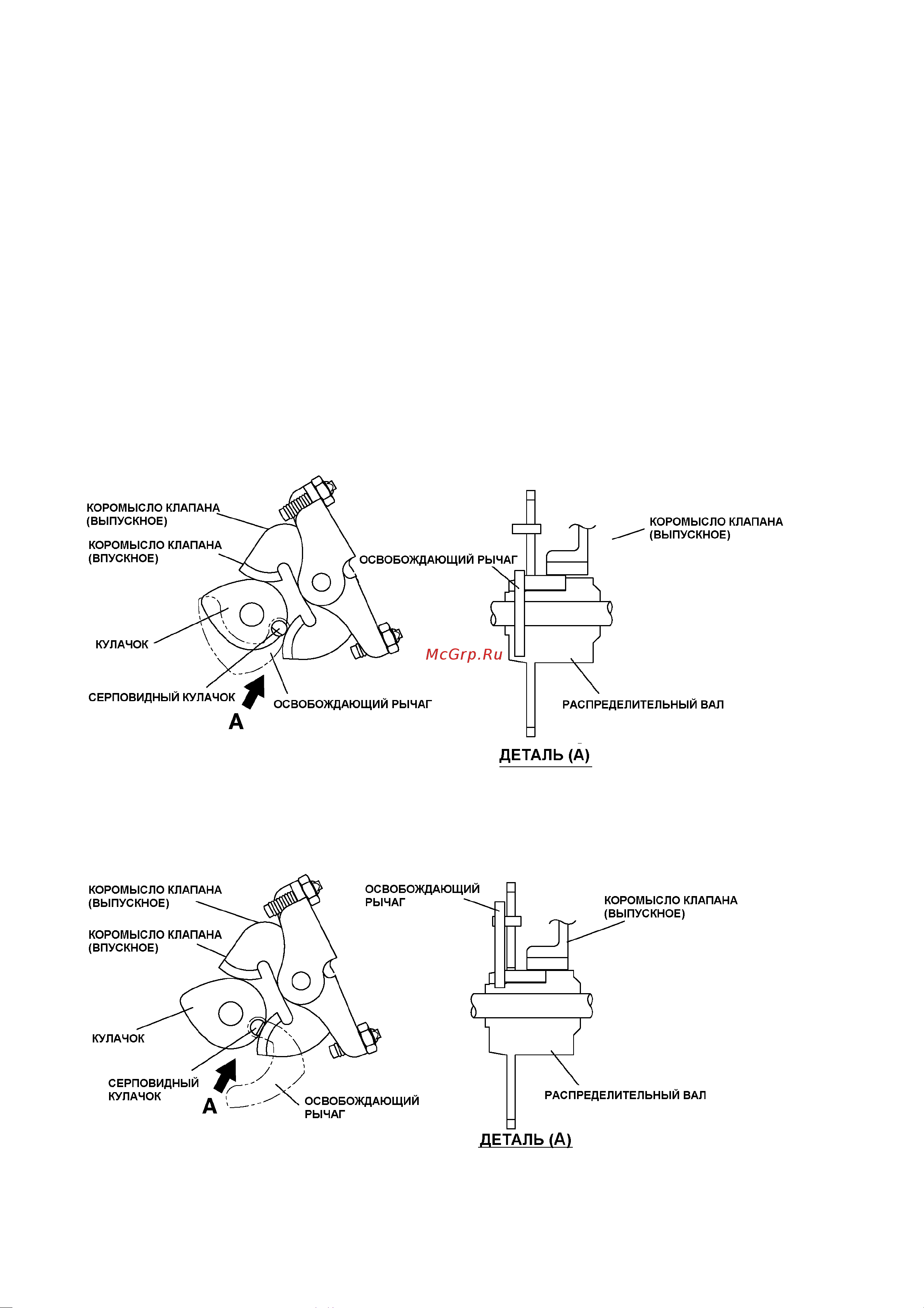

Рис. 11-1
Рис. 11-2
