инструкция по эксплуатации станка JET серии ZX
15

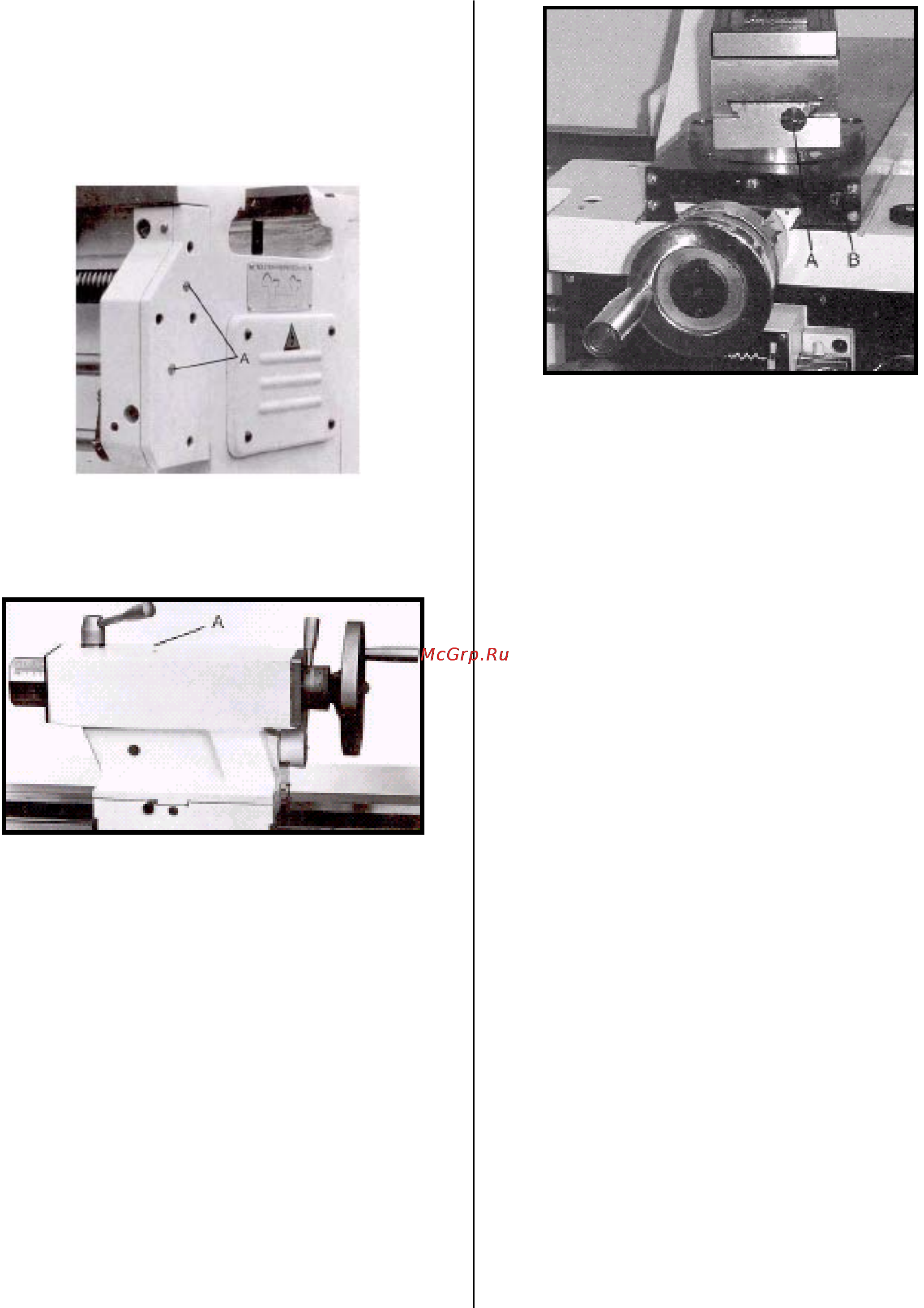

Пресс-масленка (Н, рис.25).
- Резьбовой винт и вал подачи
Смазывайте по всей длине
- Фланец резьбового винта и вала подачи
2 пресс-масленки (А, рис.25).
Рис.25
- Задняя бабка
Пресс-масленка (А, рис.26).
Рис.26
8.4 Регулировка направляющих суппорта
Все суппорта оснащены клиновыми планками.
Ослабьте задний крепежный винт (А,
рис.27…смотри верхний суппорт) на один
оборот.
Рис.27
Подтяните передний крепежный винт (В,
рис.27…. смотри поперечный суппорт)
примерно на 1 / 4 оборота.
Проверьте люфт салазок и, при необходимости,
повторите операцию еще раз.
Слегка затяните задний крепежный винт
Замена срезного штифта
Ходовой винт и вал подачи обеспечены
срезными штифтами для защиты привода при
перегрузке.
Если срезной штифт сломался, то его
необходимо заменить новым.
Старый срезной штифт удаляется с помощью
пробойника.
Сопоставьте отверстия друг с другом.
Вставьте новый срезной штифт.
8.5 Центрирование передней бабки.
Передняя бабка центруется на заводе-
изготовителе.
Проверьте плоскостность станины станка
прежде, чем Вы приступите к дальнейшей
работе.
Проверните цилиндрическую контрольную
заготовку. Диаметр вращения должен быть
одинаковым по всей длине.
Если требуется центрирование:
Ослабьте 4 крепежных винта станины.
Ослабляйте только слегка, немного сцепления
должно остаться.
