инструкция по эксплуатации станка JET серии ZX
8
А…Ножной тормоз
В…Упор продольного суппорта
С…Защитный экран (для очистки удалить)
Рис.6

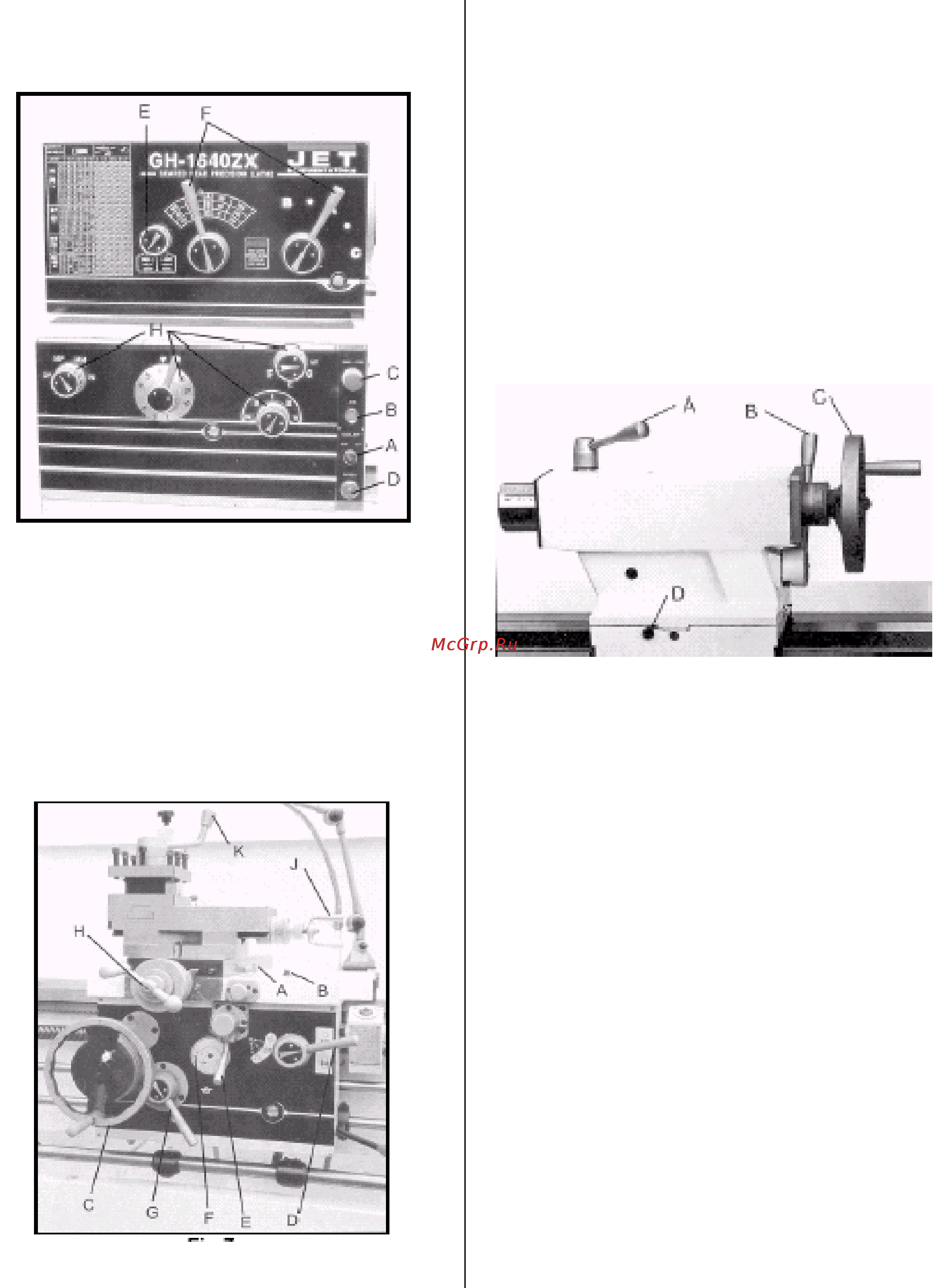

А….Включатель / выключатель подвода СОЖ
В….Кнопка включения работы шпинделя в
толчковом режиме
С….Кнопка аварийного выключения
D….Кнопка включения лампы освещения
Е….Рычаг выбора направления подачи
F….Рычаг выбора числа оборотов вращения
шпинделя
H….Рычаг выбора ходового винта/вала подачи
F,D… для вала подачи
Е,С…для ходового винта
Рис.7
А….Фиксация поперечного суппорта
В….Фиксация продольного суппорта
С….Маховик продольного суппорта
D….Рычаг гаечного замка ходового винта
Е….Рычаг выбора подачи
Продольная подача – надавить и повернуть
вниз
Поперечная подача – вытянуть и повернуть
вверх
F….Регулировка муфты подачи
G….Рукоятка муфты подачи
H….Маховик поперечного суппорта
J….Маховик верхнего суппорта
К….Зажимной рычаг 4-хпозиционного
резцедержателя
Рис.8
А….Зажимной рычаг пиноли задней бабки
В….Зажимной рычаг задней бабки
С….Маховик пиноли задней бабки
D….Поперечное перемещение задней бабки
6.2 Зажим заготовок
Демонтаж 3-х кулачкового патрона:
Закройте направляющие станины станка перед
демонтажем патрона с помощью деревянной
доски.
Удерживайте патрон, пока Вы ослабляете 3
кулачковых затвора зажимного эксцентрика
посредством вращения на 1 / 4 оборота против
часовой стрелки.
Установите метки (А, рис.9) относительно друг
друга.
