инструкция по эксплуатации станка JET серии ZX
5
GH-1640 (1840/1860/1880) ZX
Напряжение в сети ............... 400 в~3L/PE 50 Гц
Рабочий ток .................................................. 10A
Сечение силового кабеля (H07RN-F) . 4x2,5мм²
Устройство защиты потребителя .............. 25 A
GH-2280 ZX
Напряжение в сети ............... 400 в~3L/PE 50 Гц
Рабочий ток ................................................. 14A
Сечение силового кабеля (H07RN-F) ... 4x4 мм²
Устройство защиты потребителя ............... 25A
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков
указаны предельные значения зон
обработки, для оптимального подбора
оборудования и увеличения сроков
эксплуатации выбирайте станки с запасом.
4.2 Уровень звука
Уровень звукового давления
(согласно стандарту EN 11202):
Холостой ход при максимальных оборотах
вращения 81,2 dB(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подвержение опасности и
возможные риски.
4.3 Объем поставки
3-х кулачковый патрон Ø250 мм с
прямыми/обратными кулачками
4-х кулачковый патрон Ø300 мм
Планшайба Ø400 мм (Ø300 мм у GH-1640ZX)
4-х позиционный резцедержатель c фиксатором
Вращающийся центр МК-5 (МК-4 у GH-1640ZX)
Переходная втулка МК-7/МК-5
Неподвижный люнет
Подвижный люнет
Поддон для сбора стружки
Защитная задняя стенка
Защита патрона с концевым выключателем
Система подвода СОЖ
Лампа местного освещения
Лимб для нарезания резьбы
Ножной тормоз
6 регулировочных тарельчатых опор
Инструмент для обслуживания в
инструментальном ящике
Масленка
Инструкция по эксплуатации
Список запасных частей
Сертификат точности

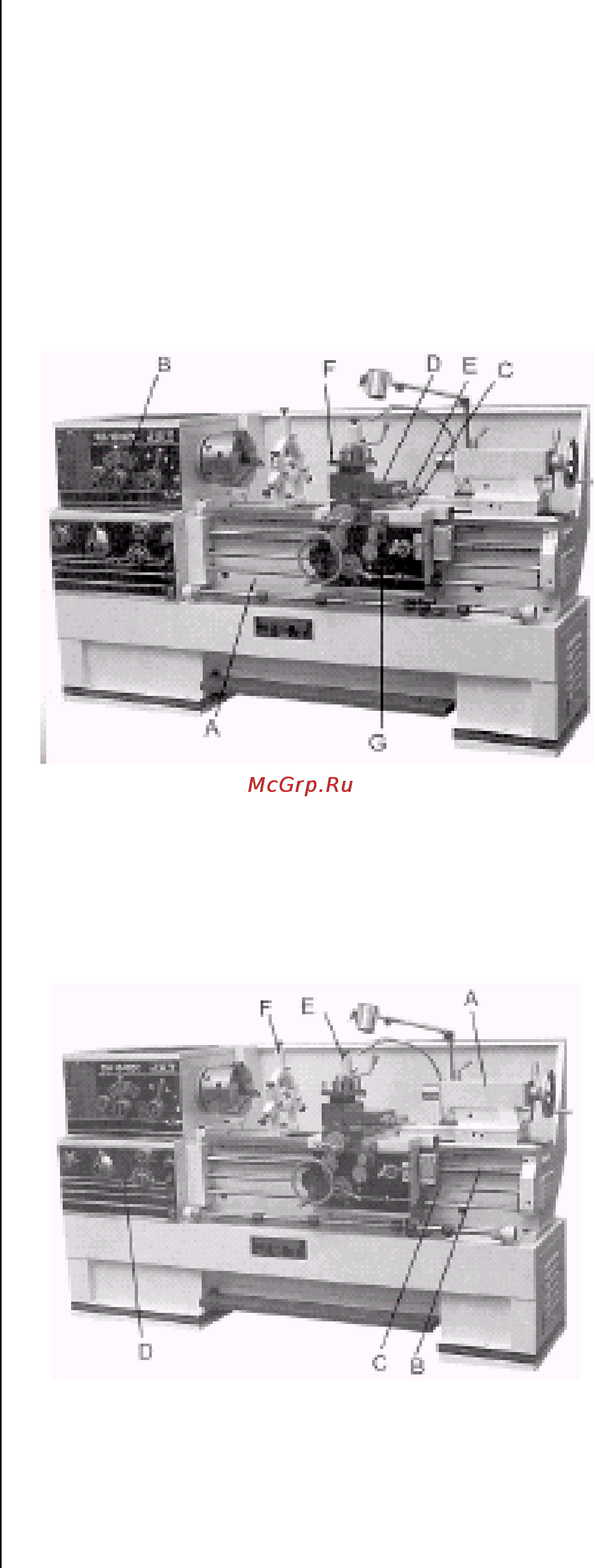

4.4 Описание станка
Рис.1
А…Станина станка
В…Передняя бабка
С…Продольный суппорт
D…Верхний суппорт
Е…Поперечный суппорт
F…Четырехпозиционный резцедержатель
G…Фартук суппорта
Рис.2
А…Задняя бабка
В…Резьбовой винт
С…Ходовой вал
D…Механизм подачи
Е…Подвижный люнет
F…Неподвижный люнет
