инструкция по эксплуатации станка JET серии ZX
9
.

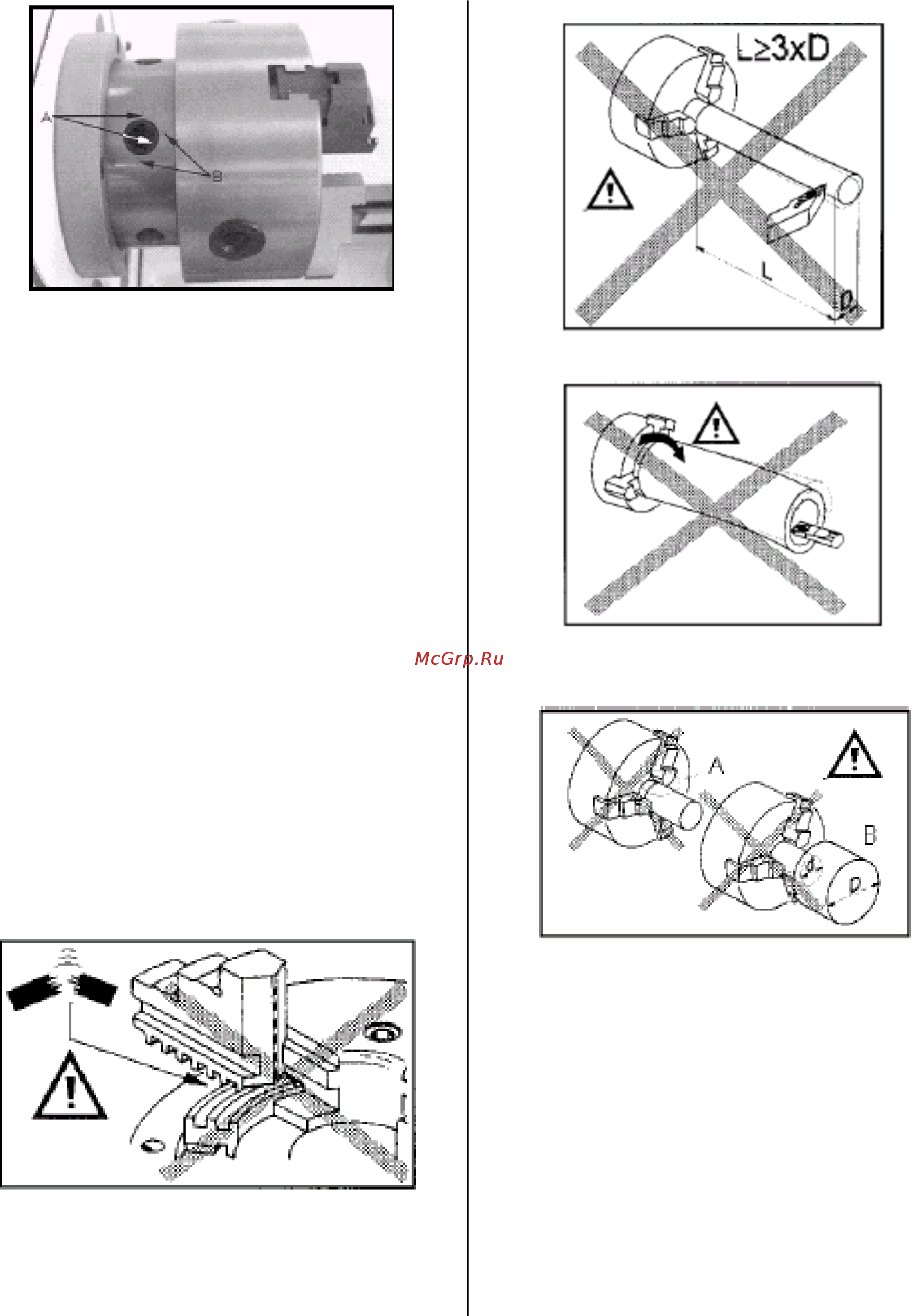

Рис.9
Осторожно снимите зажимное приспособление.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного
эксцентрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна
находиться между 2-мя метками (В).
Если это не получается, то необходимо
вкрутить или выкрутить на один оборот винты
кулачковых затворов.
Сильно затянуть кулачковый затвор зажимного
эксцентрика.
Внимание:
Ограничение числа оборотов вращения
зажимного приспособления не должно
превышаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном
зацеплении.
Выступающие зажимные кулачки могут
сломаться и при работе разлететься (Рис.10).
Рис.10
Избегайте зажимов длинных заготовок с одной
стороны. Заготовки могут в процессе обработки
погнуться (Рис.11) или вырваться из патрона
(Рис.12).
Поджимайте их задней бабкой или люнетом.
Рис.11
Рис.12
Избегайте коротких длин зажима (А, рис.13) или
зажимов заготовок за малый диаметр (В).
Рис.13
Следите за торцевой опорой заготовки.
6.3 Зажим токарного резца
Угол резания только тогда будет иметь
необходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки
высоты резца с помощью подкладок можно по
центру задней бабки (Рис. 6).
Зажимайте резец в четырехпозиционном
резцедержателе, по меньшей мере, двумя
винтами.
Не затягивайте винты слишком сильно.
Избегайте значительного вылета резца.
