OSIEN KUVAUKSET
011725
TOIMINTAKUVAUS
VAROITUS:
• Varmista aina ennen säätöjä ja tarkastuksia, että
työkalu on sammutettu ja akku irrotettu. Jos työkalua ei
sammuteta ja akkua irroteta, työkalu voi käynnistyä
vahingossa ja aiheuttaa vakavan henkilövahingon.
Akun kiinnitys ja irrotus
HUOMIO:
• Pidä työkalusta ja akusta tiukasti kiinni, kun irrotat
tai kiinnität akkua. Jos akku tai työkalu putoaa, ne
voivat vaurioitua tai aiheuttaa loukkaantumisen.
• Katkaise työkalusta aina virta ennen akun kiinnitystä tai
irrotusta. (Kuvat 6)
Irrota akku vetämällä samalla, kun työnnät akun
etupuolella olevaa painiketta.
Akku kiinnitetään sovittamalla akun kieleke kotelon uraan
ja työntämällä se sitten paikoilleen. Työnnä akku pohjaan
asti niin, että kuulet sen napsahtavan paikoilleen. Jos
painikkeen yläpuolella näkyy punainen ilmaisin, akku ei
ole lukkiutunut täysin paikoilleen. Työnnä se pohjaan asti,
niin että ilmaisin ei enää näy. Jos akku ei ole kunnolla
paikallaan, se voi pudota työkalusta ja aiheuttaa vammoja
joko sinulle tai sivullisille.
HUOMAUTUS:
• Älä käytä voimaa, kun kiinnität akkua paikalleen. Jos
akku ei mene paikalleen helposti, se on väärässä
asennossa.
Virtakytkimen toiminta
VAROITUS:
• Tarkista aina ennen akun kiinnittämistä työkaluun,
että liipaisinkytkin kytkeytyy oikein ja palaa “OFF”-
asentoon, kun se vapautetaan. Älä vedä
liipaisinkytkimestä voimakkaasti, ellet samalla
paina lukituksen vapautuspainiketta. Kytkin voi
rikkoutua. Jos työkalua käytetään, vaikka kytkin ei
toimi moitteettomasti, seurauksena voi olla työkalun

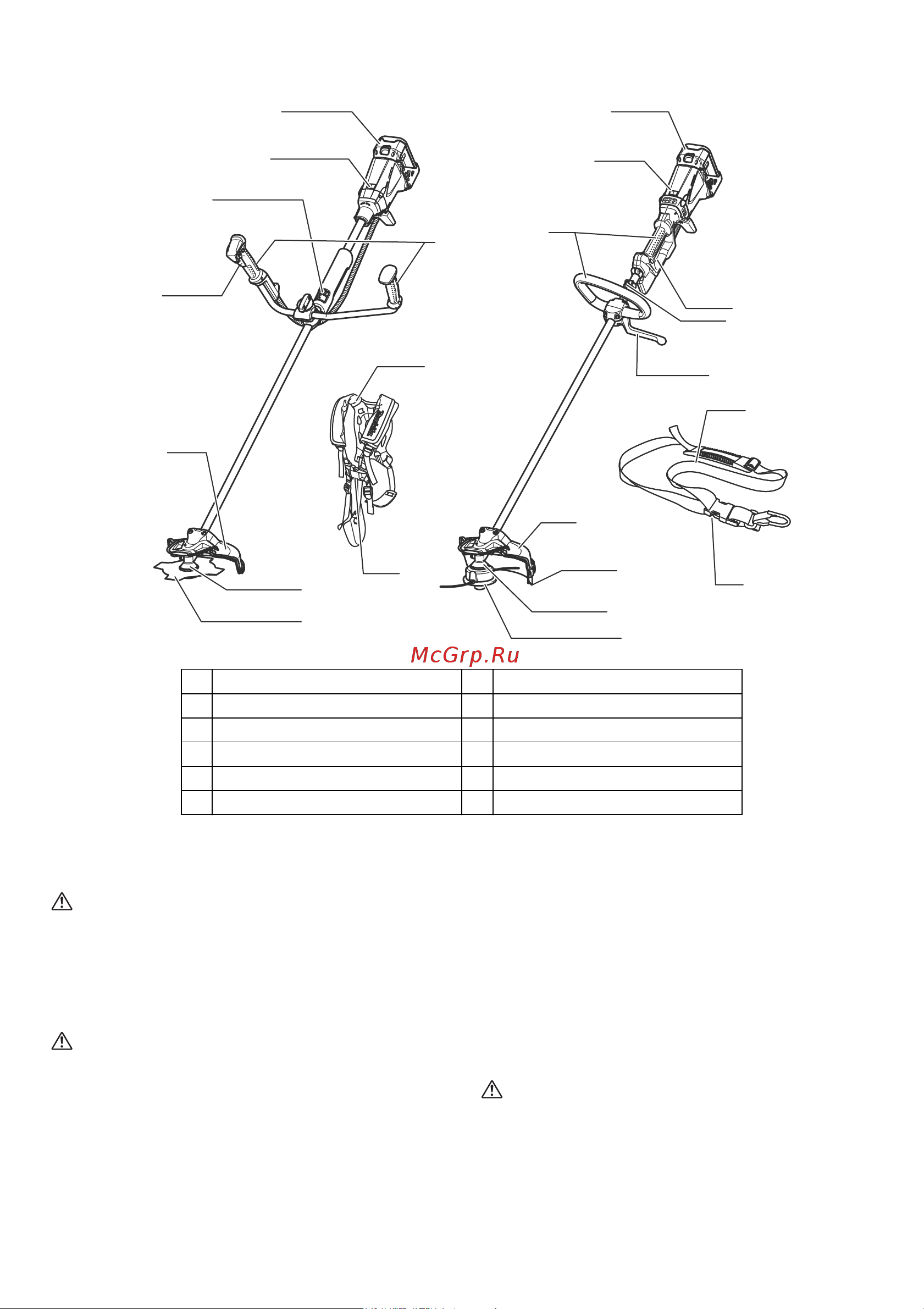

1 Akku 7 Hammasrattaiston kotelo
2Merkkivalo 8Terä
3 Liipaisinkytkin 9 Olkahihna
4 Ripustin (kannatuspiste) 10 Solki
5 Kahva 11 Este
6 Suojus 12 Suojuksen jatke
BBC231U / BC231UD BBC300L / BC300LD
1
2
3
4
5
9
7
8
1
2
6
4
6
7
8
9
10
3
5
1
1
12
10
