Makita BC300LDZ [90/100] Описание деталей
![Makita BC300LDZ [90/100] Описание деталей](/views2/2002026/page90/bg5a.png)
90
ОПИСАНИЕ ДЕТАЛЕЙ
011725
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ПРЕДОСТЕРЕЖЕНИЕ:
• Перед регулировкой или проверкой функций
инструмента обязательно убедитесь, что он
выключен и аккумуляторный блок снят с
инструмента. Несоблюдение этого требования
может привести к тяжелой травме из-за случайного
пуска инструмента.
Установка или снятие аккумуляторного
блока
ПРЕДУПРЕЖДЕНИЕ:
• При установке и извлечении аккумуляторного
блока крепко удерживайте инструмент и
аккумуляторный блок. Если не соблюдать это
требование, они могут выскользнуть из рук, что
приведет к повреждению инструмента,
аккумуляторного блока и травмированию
оператора.
• Перед установкой или снятием аккумуляторного
блока всего выключайте инструмент. (Рис.6)
Для снятия аккумуляторного блока сдвиньте
клавишу
на лицевой стороне блока и снимите блок с
инструмента.
Для установки аккумуляторного блока совместите
выступ блока с пазом в корпусе и задвиньте его на
место. Всегда устанавливайте блок до упора так,
чтобы он зафиксировался на месте с небольшим
щелчком. Если вы можете видеть красный индикатор
на верхней части клавиши, аккумуляторный
блок не
полностью установлен на месте. Установите его до
конца так, чтобы красный индикатор был не виден. В
противном случае аккумуляторный блок может
выпасть из инструмента и нанести травму вам или
другим людям.
ПРИМЕЧАНИЕ:
• Не применяйте силу при установке
аккумуляторного блока. Если блок не двигается
свободно, значит он вставлен неправильно
.

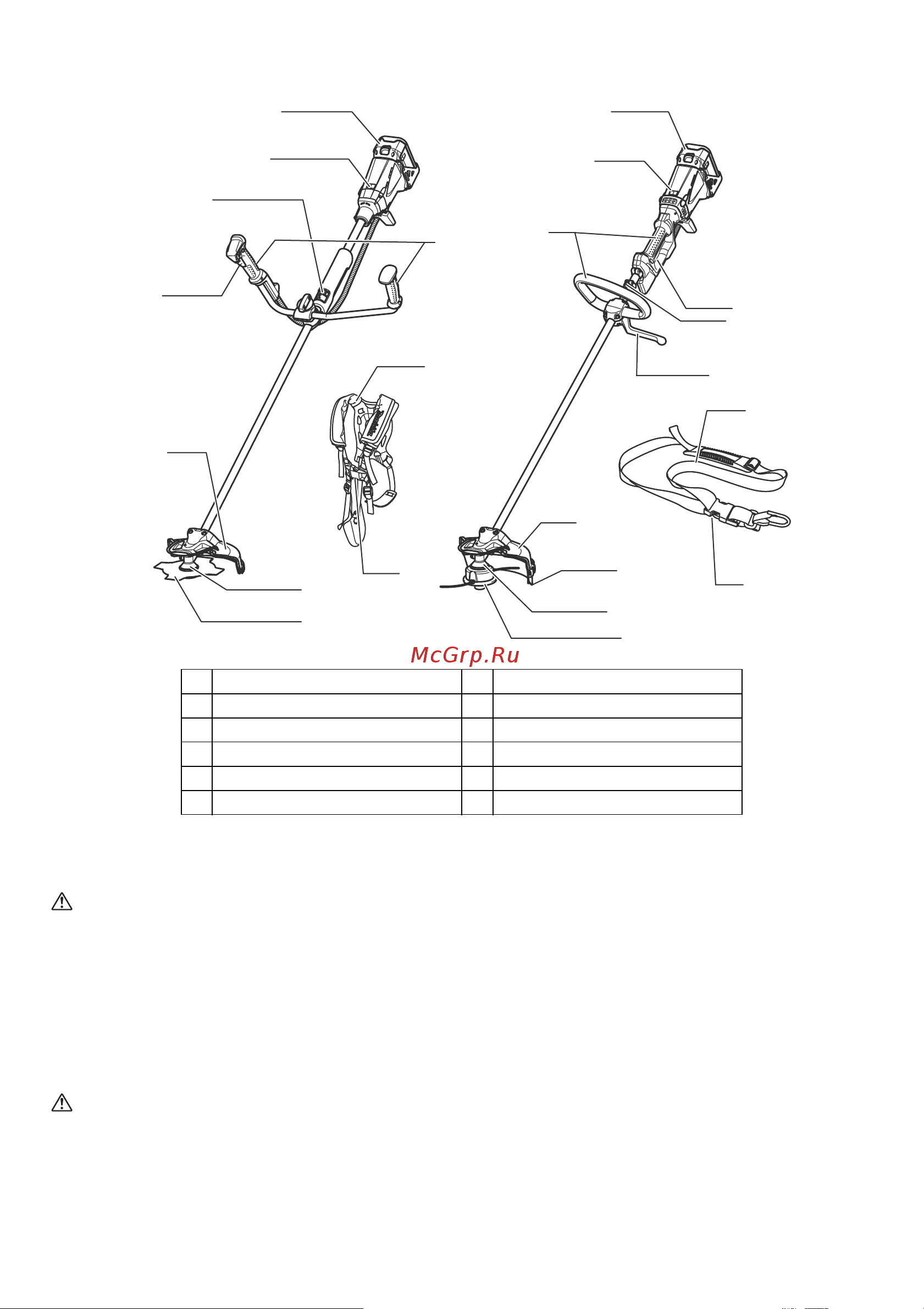

1 Блок аккумулятора 7 Картер редуктора
2 Индикатор 8 Режущий узел
3 Курковый выключатель 9 Плечевые ремни
4 Крючок (точка подвески)10Пряжка
5 Ручка 11 Барьер
6 Ограждение 12 Удлинитель ограждения
BBC231U / BC231UD BBC300L / BC300LD
1
2
3
4
5
9
7
8
1
2
6
4
6
7
8
9
10
3
5
1
1
12
10
