Makita BC300LDZ [56/100] Dalių aprašymai
![Makita BC300LDZ [56/100] Dalių aprašymai](/views2/2002026/page56/bg38.png)
56
DALIŲ APRAŠYMAI
011725
FUNKCINIS APRAŠYMAS
ĮSPĖJIMAS:
• Prieš reguliuodami įrenginį arba tikrindami jo veikimą
visada patikrinkite, ar įrenginys išjungtas, o
akumuliatorių kasetė – nuimta. Neišjungus įrankio arba
neištraukus iš jo akumuliatoriaus kasetės, įrankis gali
netyčia pasileisti ir sunkiai sužeisti.
Akumuliatoriaus kasetės įdėjimas arba
išėmimas
PERSPĖJIMAS:
• Įdėdami arba išimdami akumuliatoriaus kasetę,
tvirtai laikykite įrankį ir akumuliatoriaus kasetę.
Jeigu įrankio ir akumuliatoriaus kasetės nelaikysite
tvirtai, jie gali išslysti iš rankų ir įrankis bei
akumuliatoriaus kasetė gali būti sugadinti, o jūs galite
susižeisti.
• Visuomet išjunkite įrankį prieš įdėdami ar nuimdami
akumuliatoriaus kasetę. (6. pav.)
Jei norite išimti akumuliatoriaus kasetę, išimkite ją iš
įrankio stumdami mygtuką, esantį kasetės priekyje.
Jei norite įdėti akumuliatoriaus kasetę, sulygiuokite
liežuvėlį ant akumuliatoriaus kasetės su grioveliu korpuse
ir įstumkite į skirtą vietą. Visuomet įdėkite iki galo, kol
spragtelėdama užsifiksuos. Jei matote raudoną
indikatorių viršutinėje mygtuko pusėje, jis ne visiškai
užfiksuotas. Įstumkite jį iki galo tol, kol nebematysite
raudono indikatoriaus. Priešingu atveju ji gali atsitiktinai
iškristi iš įrankio, sužeisti jus ar aplinkinius.
PASTABA:
• Nenaudokite jėgos dėdami akumuliatoriaus kasetę. Jei
kasetė sunkiai lenda, ji neteisingai kišama.
Maitinimo jungiklio veikimas
ĮSPĖJIMAS:
• Prieš dėdami akumuliatoriaus kasetę į įrankį,
visuomet patikrinkite, kad gaiduko mygtukas gerai
veiktų ir atleistas grįžtų į padėtį „OFF“ (išjungti).
Negalima stipriai spausti jungiklio gaiduko,

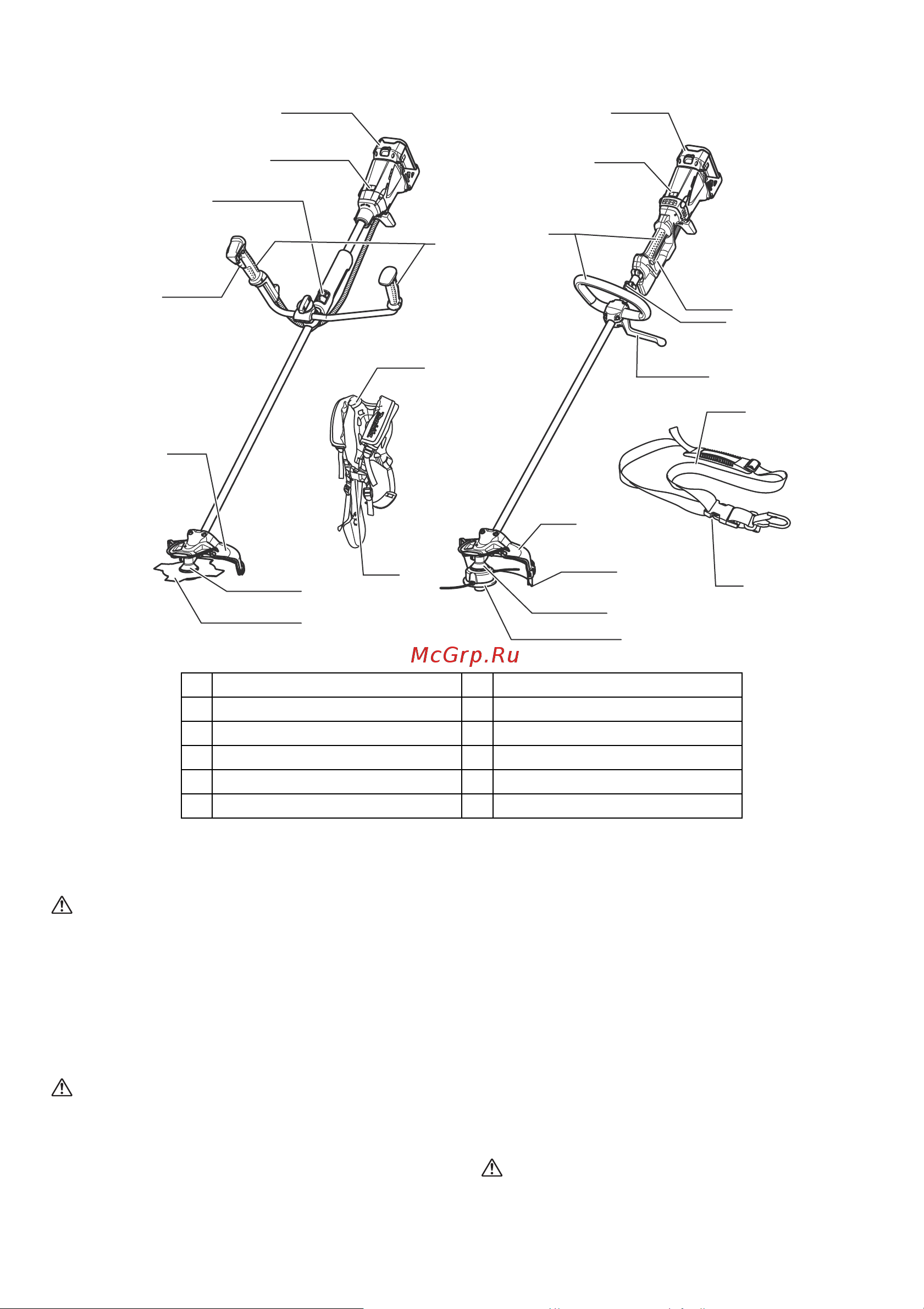

1 Akumuliatoriaus kasetė 7 Pavarų dėžė
2 Kontolinė lemputė 8 Pjovimo įrankis
3 Svirtinis jungiklis 9 Perpetinis diržas
4 Pakaba (kabinimo taškas) 10 Sąvara
5 Rankena 11 Užtvara
6 Apsauginis gaubtas 12 Papildoma apsauginio gaubto dalis
BBC231U / BC231UD BBC300L / BC300LD
1
2
3
4
5
9
7
8
1
2
6
4
6
7
8
9
10
3
5
1
1
12
10
