10
А. Отпустите рычаг хода и остановите двигатель.
В. Отсоедините цапфу от рычага переключения
скоростей.
С. Поверните цапфу вниз (по часовой стрелке) на
штоке управления переключением скоростей.
Д. Соедините цапфу с рычагом переключения
скоростей (Рис. 6)
4. Отпустите рычаг хода.
5. Переведите рычаг переключения скоростей в
положение 1, см. п. Работа рычага переключения
скоростей.
6.
Левой рукой прижмите рычаг хода к рукоятке (Рис. 13).
Снегоуборщик должен поехать вперед. Если
снегоуборщик не двигается или двигается назад,
выполните следующее:
А. Отпустите рычаг хода и остановите двигатель.
В. Отсоедините цапфу от рычага переключения
скоростей.
С. Поверните цапфу вверх (против часовой
стрелки) на штоке управления переключением
скоростей.
Д. Соедините цапфу с
рычагом переключения
скоростей (Рис. 6)
7. Повторяйте данную процедуру до тех пор, пока
регулировки не станут верными.
Важно: Если снегоуборщик двигается, когда рычаг
хода не нажат, проверьте трос хода (См. п. Проверка и
регулировка троса хода) или обратитесь в
авторизованный сервисный центр.
Внешний вид

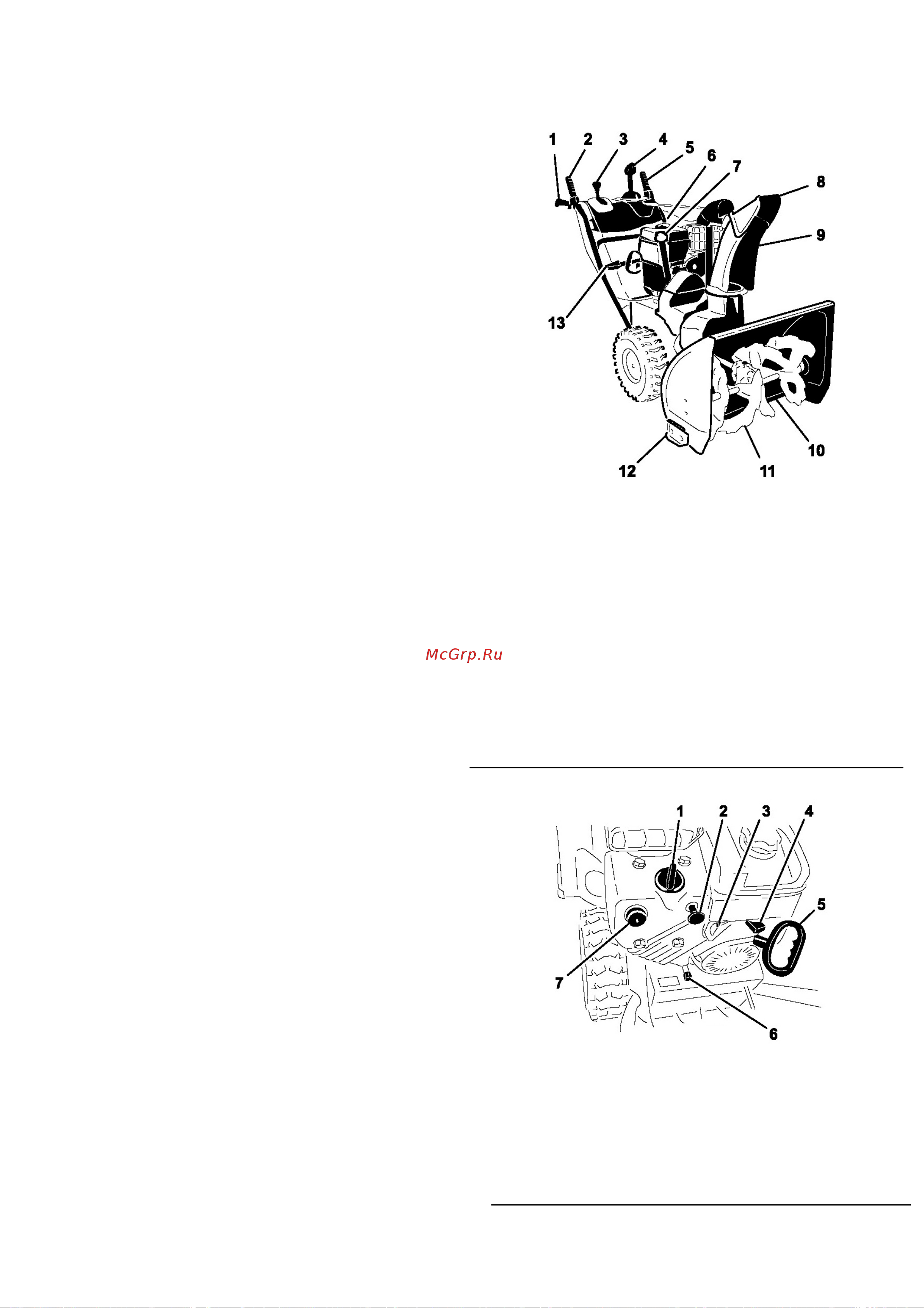

Рисунок 14
1. Рукоятка
2. Рычаг управления шнеком / крыльчаткой
3. Рычаг переключения скоростей
4. Джойстик управления желобом выброса снега Quick
Stick
5. Рычаг хода
6. Крышка топливного бака
7. Маслоналивное горлышко / щуп
8. Дефлектор
9. Желоб выброса снега
10. Скребок
11. Шнек
12. Направляющие (2 шт.)
13. Лопатка для очистки снега.
Рисунок 15.
1. Воздушная заслонка
2. Ключ зажигания
3. Краник подачи топлива
4. Дроссель
5. Рукоятка шнура ручного запуска
6. Отверстие слива масла
7. Насос подкачки топлива
