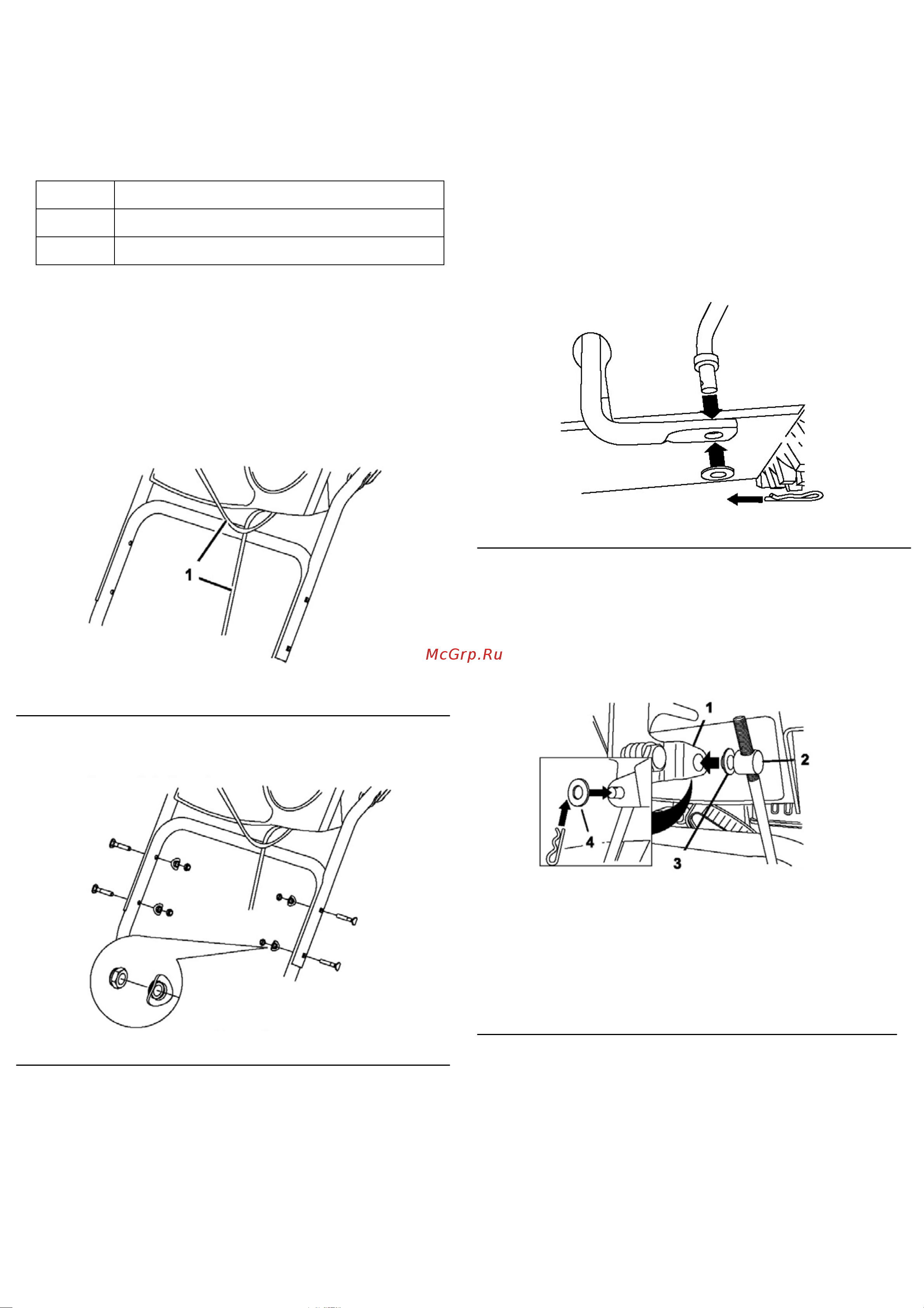

Toro 38597 [7/28] Установка верхней рукоятки

1. Установка верхней

рукоятки.

4 Болты

4 Изогнутые прокладки

4 Контргайки

Процесс сборки.

Уточнение: Не снимайте резиновую ленту с тросов, пока

не установите верхнюю рукоятку.

1. Поднимите и поверните верхнюю рукоятку и

расположите ее над нижней рукояткой. (Рис. 3)

Важно: Направьте тросы, прикрепленные к джойстику

Quick Stick, внутри верхней рукоятки и убедитесь, что

тросы не зажаты между секциями рукоятки.

Рисунок 3

1. Тросы

2. Закрепите верхнюю рукоятку 4 болтами, 4 изогнутыми

прокладками и 4 контргайками (Рис. 4)

Рисунок 4

2. Сборка управляющей

ходом.

Процесс сборки.

1. Снимите шпильку и шайбу с нижнего конца штока

переключения скоростей и вставьте нижний конец штока

в нижнее соединение, чтобы изогнутый конец штока

переключения скоростей смотрел назад (рис. 5).

Рисунок 5

2. Закрепите шток переключения скоростей с помощью

ранее снятых шайбы и шпильки.

3. Снимите шпильку и внешнюю шайбу с цапфы на

верхнем конце штока переключения скоростей.

(Рис. 6)

Рисунок 6.

1. Рычаг переключения скоростей

2. Цапфа

3. Внутренняя шайба

4. Внешняя шайба

Уточнение: Чтобы упростить установку, оставьте

плоскую шайбу на цапфе (Рис. 6)

4. Поставьте рычаг переключения скоростей в

положение R2.

5. Поверните нижнее соединение полностью вверх

(против часовой стрелки) (Рис. 7).
