9

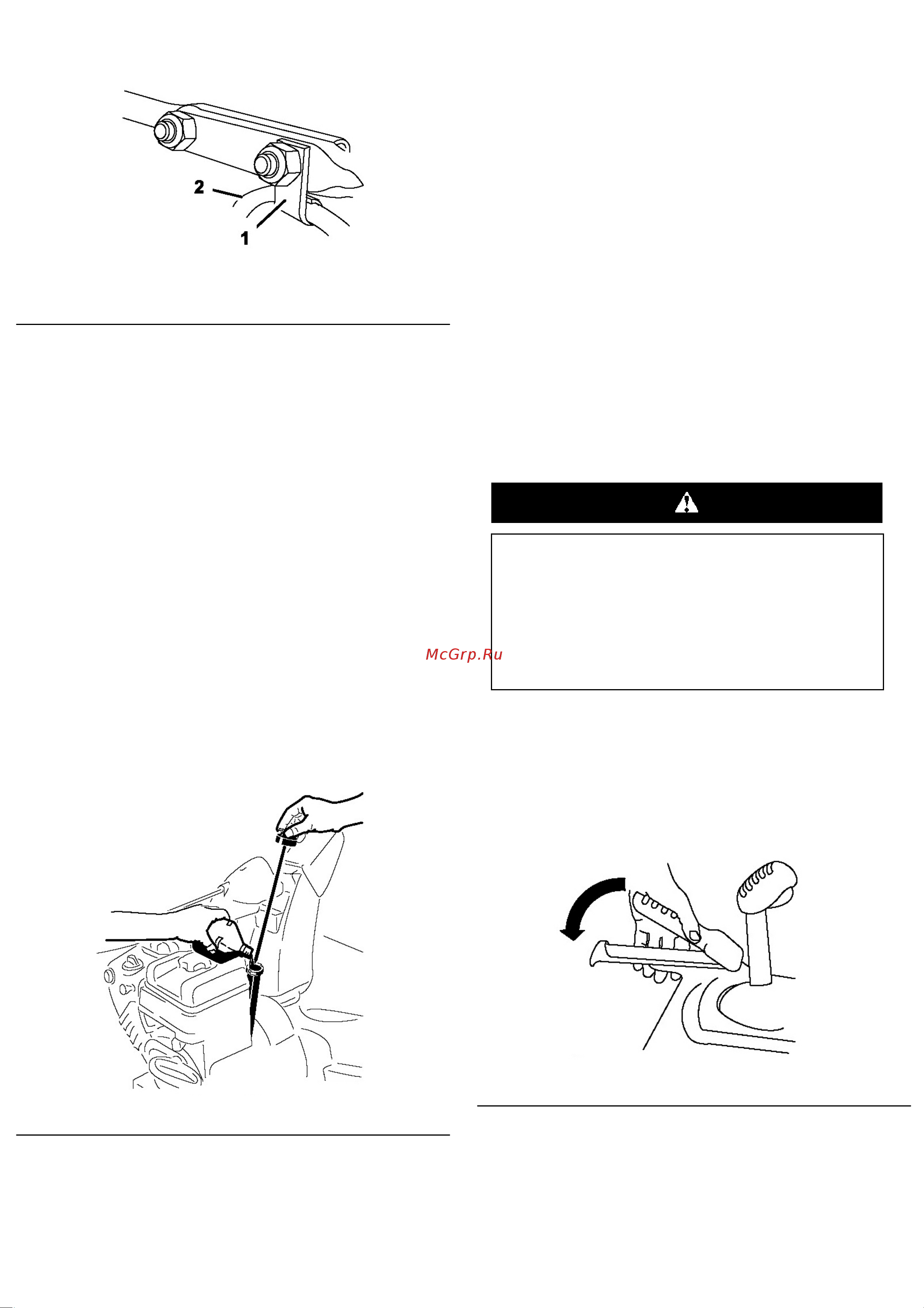

Рисунок 11.
1. Зажим троса
2. Трос дефлектора.
7. Возьмитесь за синюю ручку и поверните Quick Stick по
кругу, чтобы убедиться, что желоб и дефлектор работают
равномерно.
4. Заправка моторным
маслом.
Процесс работы.
Ваш снегоуборщик продается заправленным 0,55л масла в
картере двигателя.
Уточнение: Перед запуском двигателя проверьте
уровень масла и добавьте его при необходимости.
Максимальная заправка: 0,55л, тип: автомобильное
очищающее масло с классификацией API - SF, SG, SH, SJ,
SL или выше.
Используйте масло SAE 5W30 или SAE
10W30. Обратитесь к Руководству по эксплуатации
двигателя.
1. Вытащите щуп и медленно залейте масло в заливную
трубку до маркировки Full на щупе. Не переливайте масло
(Рис. 12).
Рисунок 12.
2. Надежно установите щуп на место.
Уточнение: Не проливайте масло вокруг заливной трубки,
масло может протечь в ходовые детали и стать причиной
их проскальзывания.
5. Проверка давления в
шинах.
Колеса накачаны на заводе с избытком. Снизьте давление
равномерно на обоих колесах до 116 – 137 кПа.
6. Проверка
направляющих и скребка.
Ход работы.
Обратитесь к п. Проверка и Регулировка направляющих и
скребка в разделе Обслуживание.
7. Проверка работы
привода хода.
Процесс работы.
1. Запустите двигатель, обратитесь к п. Запуск
двигателя.
2. Переведите рычаг переключения скоростей в
положение R1, см. п. Работа рычага переключения
скоростей.
3. Левой рукой прижмите рычаг хода к рукоятке
(Рис. 13).
Рисунок 13.
Снегоуборщик должен поехать назад. Если снегоуборщик
не двигается или двигается вперед, выполните
следующее:
Если привод хода плохо отрегулирован,
снегоуборщик может двигаться в
противоположном заданному вами направлении.
Также это может стать причиной травмы или
повреждений.
Тщательно проверяйте привод хода и при
необходимости отрегулируйте его.
