Toro 20092 [6/25] Сборка
![Toro 20092 [6/25] Сборка](/views2/2002042/page6/bg6.png)

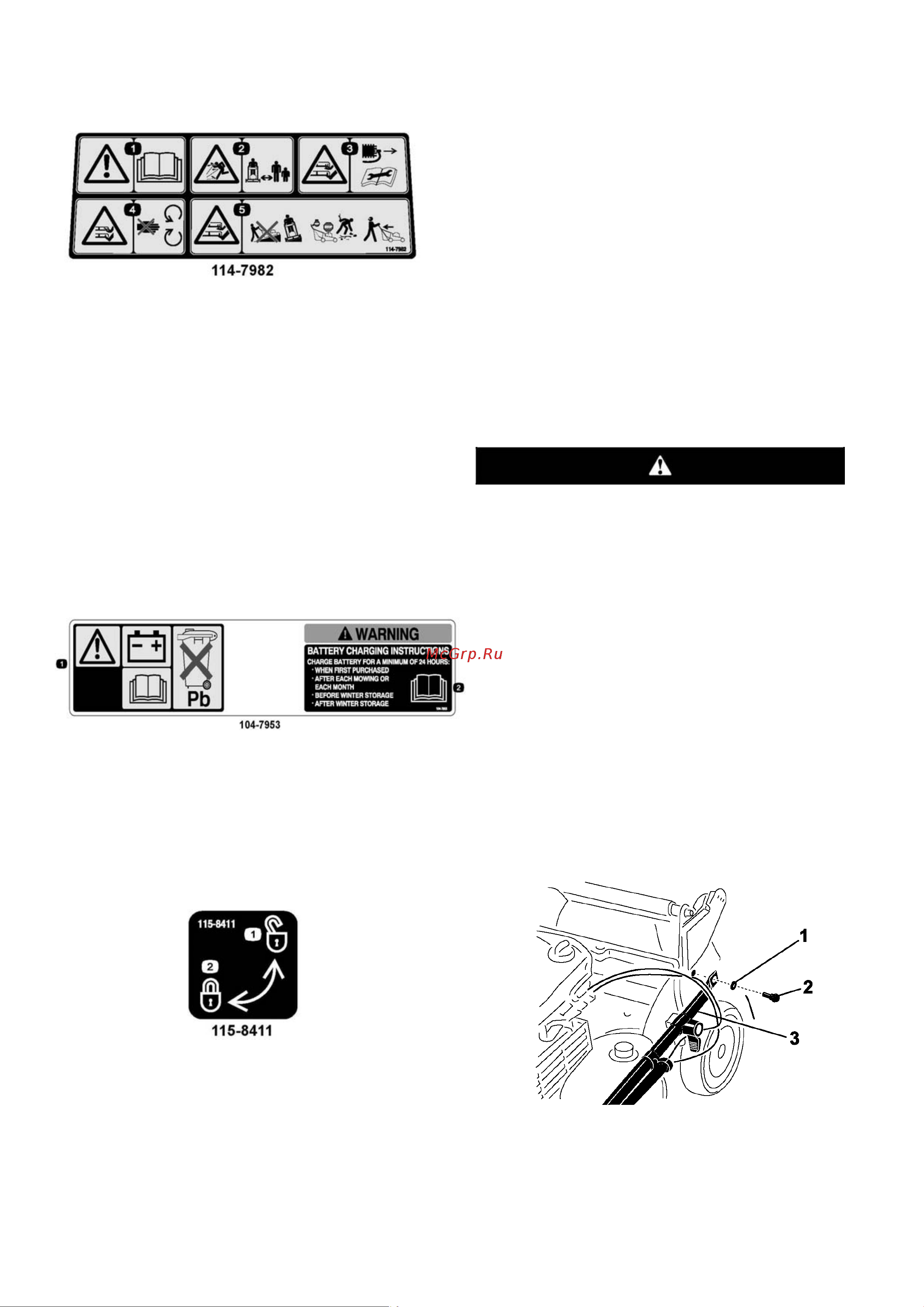

1. Предупреждение—прочтите руково-
дство по эксплуатации.
2. Опасность выброса посторонних предметов. По-
сторонние лица должны находиться на безопас-
ном расстоянии от машины.
3. Опасность травмирования или увечий рук и ног.
Держитесь в стороне от движущихся частей,
вынимайте ключ зажигания и изучите инструк-
ции перед выполнением операций по уходу и
техническому обслуживанию.
4. Опасность травмирования и увечий рук или
ног от ножа газонокосилки -держитесь на
расстоянии от движущихся частей.
5. Опасность травмирования и увечий рук или ног
от ножа газонокосилки - не направляйте ее вверх
или вниз по склону; перемещайте только вдоль
поверхности склона; остановите двигатель, пре-
жде чем покинуть рабочую позицию; а также
осматривайте пространство позади себя при
движении назад.
Только для моделей с электрическим запуском
1. Предупреждение—прочтите руково-
дство по эксплуатации для инфор-
мации относительно зарядки бата-
реи; содержит свинец; не выбрасы-
вать.
2. Прочитайте руководство по экс-
плуатации.
1. Разблокировать 2. Заблокировать
Сборка
Внимание: Снимите и удалите в отходы защитную
пластиковую пленку, покрывающую двигатель.
1. Монтаж рукоятки
Процедура
В случае неправильного складывания или раскла-
дывания рукоятки можно повредить кабели, вслед-
ствие чего работать на машине будет опасно.
- Складывая или раскладывая рукоятку, не по-
вредите кабели.
- Будьте внимательны, что бы тросики не выхо-
дили за пределы ручки.
- Если какой-либо тросик поврежден, свяжитесь с
уполномоченным дилером по техническому
обслу-
живанию.
1. Поднимите заднюю часть деки газонокосилки в
максимально высокое положение скашивания, пере-
местив вперед два задних рычага регулировки высоты
скашивания.
Обратитесь к пункту: «Наладка высоты рукоятки»
раздел «Эксплуатация».
2. Прикрепите окончания ручки к задней части деки
газонокосилки, используя 2 шайбы и 2 болта (Рисунок
3), не затягивайте болты.
Важно: Будьте внимательны, что бы тросики бы-
ли за пределами ручек (Рисунок 3).
G007705
Рисунок 3
1. Шайба
2. Болт
3. Окончания ручки
Содержание
- Введение 1
- Газонокосилка 21 дюйм super recycler 1
- Общие указания по экс плуатации 2
- Предупреждение 2
- Техника безопасности 2
- Безопасное обращение с бензином 3
- Безопасность детей 3
- Работа на склоне 3
- Техническое обслуживание 3
- Общие вопросы эксплуатации 4
- Внимание таблички с указаниями и инструкциями по технике безопасности располагаются рядом с частями машины являющимися потенциальными источниками опасности заменяйте поврежденные таблички 5
- Наклейки с правилами техники безопасности и инструкциями 5
- Монтаж рукоятки 6
- Сборка 6
- Заправка двигателя маслом 7
- Установка предохранителя 7
- Шнур стартера 7
- Замена батареи 8
- Заправка топливного бака 8
- Знакомство с изделием 8
- Эксплуатация 8
- Наладка высоты ручки 9
- Проверка уровня масла в двигателе 9
- Запуск двигателя 10
- Использование самоходного привода 10
- Остановка двигателя 10
- Утилизация срезанной травы и листьев 10
- Сбор скошенной травы и листьев в мешки 11
- Травозборника из мешка для сбора травы 12
- Удаление травы из 12
- Установка мешка для травы 12
- Внимание будьте внимательны что бы задний штепсель разгрузки был закреплен в нужном по ложении захватите штепсель поднимите дефлек тор разгрузки рисунок 28 вставьте штепсель до упора и вращайте рычаг налево рисунок 29 13
- Выброс скошенной травы и листьев с боковой стороны 13
- Используйте боковой выброс при обрезке очень высокой травы если на газонокосилку установлен мешок для сбора травы и рычаг включения сбора в мешок установлен в положение сбора в мешок пе реведите рычаг в положение утилизации обрати тесь к пункту работа рычага включения сбора в мешок при необходимости 13
- Общие советы по кошению газонов 14
- Скашивание травы 14
- Снятие бокового желоба для выброса 14
- Советы по эксплуатации 14
- Установка желоба для бокового выброса 14
- Подготовка к операциям технического обслуживания 15
- Резка листьев 15
- Внимание смотрите дополнительные процедуры технического обслуживания в руководстве по эксплуата ции двигателя 16
- Примечание запасные части приобретаются в сервис центре официального дилера чтобы найти ближайший сервисный центр наберите в интернете www toro com или на сайте www shoproro com 16
- Примечание определите какая сторона машины является правой а какая левой по отношению к нор мальному рабочему положению 16
- Рекомендуемый график и технического обслуживания 16
- Сов 16
- Техническое обслуживание 16
- Через каждые 100 ча 16
- Через каждые 50 часов 16
- Замена воздушного фильтра 17
- Замена масла в двигателе 17
- Замена ножа 18
- Замена плавкого предохранителя 18
- Зарядка батареи 18
- Зеленый свет указывает на то что зарядное 18
- Красный свет указывает на то что за 18
- Полность 18
- Попеременное мигание зеленым и красным 18
- Примечание на зарядном устройстве имеется двухцветный светодиодный блок индикации показывающий следующие состояния зарядки 18
- Рядное устройство заряжает батарею 18
- Светом указывает на то что батарея почти 18
- Смазочный механизмы колеса механизмы колеса для смазки 18
- Устройство полностью зарядило батарею или отсоединено от нее 18
- Очистка газонокосилки 19
- Подготовка машины к хранению 20
- Складывание рукоятки 20
- Хранение 20
- Примечания 21
- Расконсервация машины после хранения после хранения 21
- Снимите свечу зажигания и быстро прокрутите двигатель дергая за ручку стартера или используя электрический стартер только для моделей с электрическим двигателем чтобы продуть из цилиндра избыточное масло 2 установите свечу зажигания и затяните ее с мо ментом 20 нм 3 зарядите батарею только для моделей с электриче ским двигателем 4 присоедините провод к свече зажигания 21
- Гарантийный период 22
- Другие страны кроме сша и канады 22
- Изделия и условия на которые не распространяется гарантия 22
- Инструкции по обращению за гарантийным обслуживанием 22
- Ни компания the toro company ни компания toro war ranty company не несут ответственности за косвенные слу чайные или последующие убытки связанные с использова нием изделий toro на которые распространяется действие настоящих гарантий включая любые затраты или расходы на предоставление замещающего оборудования или услуг на время обоснованных периодов нарушения работы или неиспользования оборудования во время ожидания завер шения ремонта в соответствии с настоящими гарантиями в некоторых странах не допускается исключать случайные или последующие убытки и вышеуказанные исключения могут на вас не распространяться настоящая гарантия предоставляет вам конкретные за конные права или ограничения на то как долго продлить ся ваша гарантия но вы можете также иметь и другие пра ва которые меняются в зависимости от страны использо вания 22
- Общая гарантия компании toro 22
- Общие условия 22
- Обязанности владельца 22
- Ограниченная гарантия для коммерческого использования 22
- Ограниченная гарантия при коммерческом использовании не применяется 22
- Полная гарантия 22
- Товары 22
- Условия и изделия на которые распространяется действие полной гарантии компании toro 22
