в) Не касайтесь движущейся пильной цепью почвы.
г) Нельзя использовать пилу для обстругивания и выбирания пазов в древесине.
д) При изъятии режущей части из пропила цепь должна быть в движении.
е) Следует соблюдать осторожность при пилении расщеплённых кусков. Части
отрезанного дерева могут быть захвачены цепью (опасность травмы).
ж) В случае заклинивания цепи при резании верхней стороной полотна, пила может быть
отброшена в направлении оператора. С учётом этого следует по возможности пилить
нижней стороной полотна.
з) При обрезании сучьев пилу следует по возможности опирать о ствол. Нельзя при этом
пилить концом полотна режущей цепи (опасность отбрасывания).
и)
Это может произойти при неосторожном прикасании верхней частью конца пильного
полотна к дереву или другому твёрдому предмету. В этом случае наступит
неконтролируемое отбрасывание пилы с большой силой в сторону оператора.
Чтобы этого избежать, необходимо:
- Всегда следите за положением конца полотна режущей цепи.
- Пиление начинайте работающей пилой.
- Следует всегда правильно затачивать режущую часть.
- Не обрезайте несколько веток одновременно.
- При пилении следует обращать внимание на близко прилегающие стволы.
Внимание! При работе цепной пилой наблюдается явление отбрасывания.

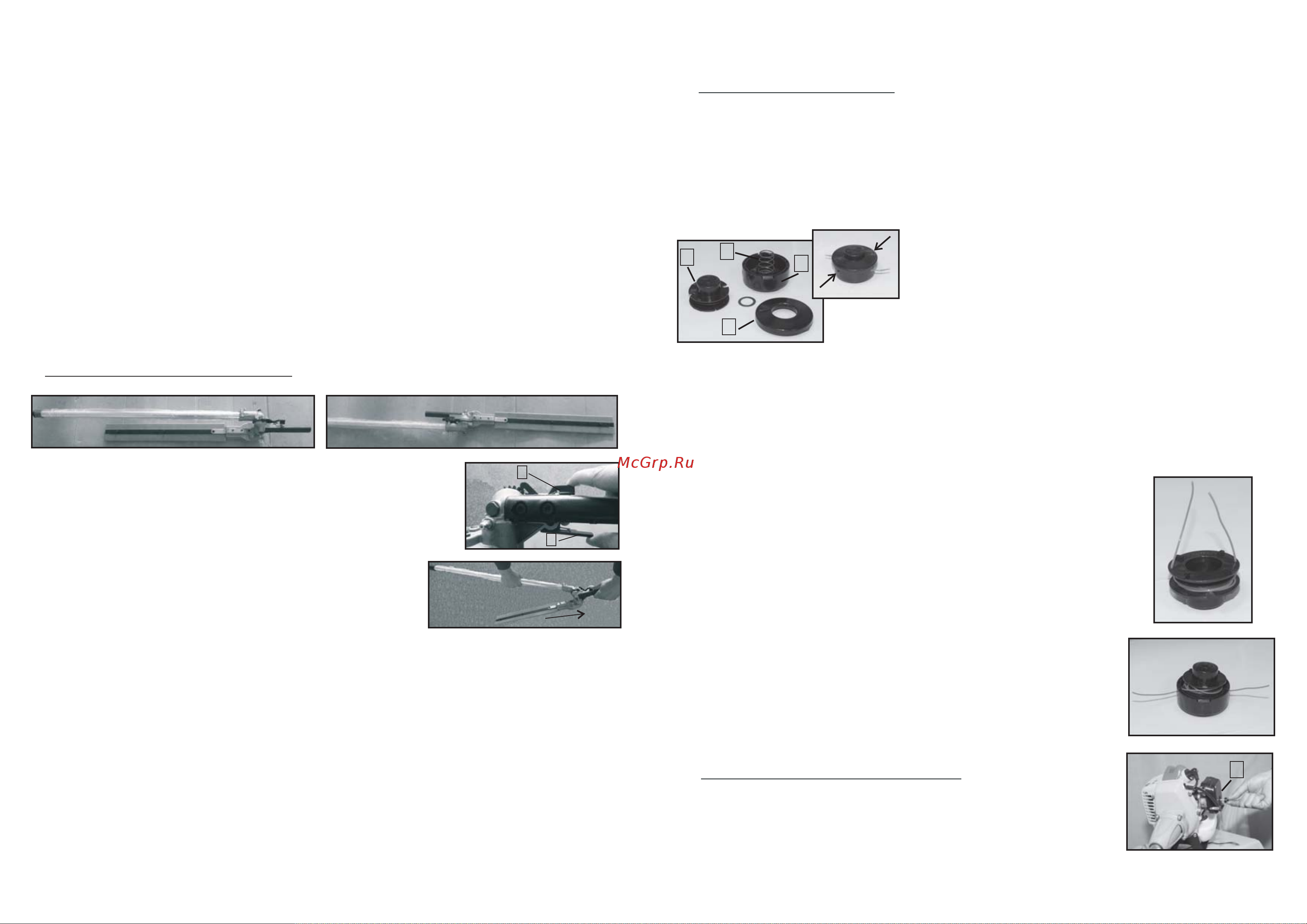

7.8 Работа насадкой - кусторез (рис.7).
7.8.1 Для удобства транспортировки насадка - кустрез
находится в сложенном состоянии рис.7а. Для работы
необходимо насадку привести в рабочее состояние рис.7 б.
Для этого нажмите двумя пальцами одновременно на
защёлку и фиксатор рис.7в, затем поверните насадку на
180 против часовой стрелки, отпустите пальцы. Проверьте,
чтобы защёлка встала в нужный паз.
12
1
0
7.8.2 Установите насадку на штангу гибкого вала (см.
п.6.3).
7.8.3 При работе насадкой - кусторез, необходимо
соблюдать следующие меры безопасности:
рис. 7
а
б
2
1
в
а) Работайте только при хорошей видимости и достаточном освещении.
б) Никогда не работайте стоя на лестнице.
в) Не работайте сильно наклоняясь корпусом вперед.
г) Подстригайте инструментом только кустарник.
д) Не используйте кусторез для подстригания травы и мелких зарослей.
е) Не прикасайтесь к земле работающим режущим приспособлением.
ж) Никогда не используйте кусторез в качестве рычага или лопаты для удаления
обрезного материала или других предметов.
з) Очень толстые ветви необходимо до подстригания кустарника предварительно
укоротить на необходимую длину с помощью ручных садовых ножниц.
и) Перед обрезанием кустарника, убедитесь в отсутствии птичьих гнёзд. Если будет
обнаружено гнездо, в котором выводятся птенцы, следует перенести время подрезки или
оставить это место неподрезанным.
8. Техническое обслуживание и ремонт
Режущая леска может быть заменена двумя различными способами:
- намоткой лески на внутреннюю катушку (шпульку);
- установкой новой внутренней катушки (шпульки) с предварительно намотанной на
неё леской.
8.1.1 Намотка лески на шпульку.
- Убедитесь, что леска соответствует диаметру, рекомендованному настоящим
руководством по эксплуатации (п.3.2).
Внимание! Перед проведением работ по техническому обслуживанию бензокосы
остановите двигатель и дайте ему полностью остыть.
8.1 Установка режущей лески.
1
2
3
4
а) Надавите на корпус катушки, по направлению, как
показано на рисунке . Снимите прижимную крышку .
б) Выньте шпульку и пружину .
в) Протрите внутреннюю поверхность корпуса
катушки ветошью.
4
23
4
рис. 8
рис. 9
г) Возьмите около 7,5 м новой лески. Сложите её пополам, и пропустите оба конца в
отверстия шпульки . Потяните леску таким образом, чтобы получившаяся петля была по
возможности меньше.
д) Удерживая пальцами оба конца лески, намотайте её ровными плотными слоями.
Наматывание лески необходимо производить в направлении, указанном на шпульке. При
этом указательный палец поместите между двумя кусками лески, чтобы исключить их
перехлёст.
а
б
1
е) Вставьте оба конца лески в два удерживающих паза шпульки
(рис.8а).
ж) Установите пружину и металлическую прокладку в шпульку
и пропустите оба конца лески через отверстия в корпусе катушки
(рис. 8б).
з) Удерживая корпус катушки и шпульку вместе одной рукой,
поочерёдно потяните за концы лески для освобождения их из
удерживающих пазов шпульки.
и) Зафиксируйте шпульку в корпусе катушки.
к) Наденьте прижимную крышку на корпус катушки.
8.1.2 Установка шпульки с предварительно намотанной на неё
леской. Убедитесь, что диаметр лески на шпульке соответствует
диаметру, рекомендованному настоящим руководством по
эксплуатации. Выполните п.п. 8.1.1 (а, б) для снятия шпульки.
Возьмите новую шпульку с предварительно намотанной леской.
Выполните п.п. 8.1.1 (ж-к) для установки новой шпульки в корпус
катушки.
Извлеките поролоновый воздушный фильтр
(рис.9).
8.2 Обслуживание воздушного фильтра.
2
8.2.1 Открутите фиксирующий винт крышки воздушного
фильтра (рис.9).
8.2.2 Снимите крышку воздушного фильтра (рис.9), аккуратно
потянув её на себя.
1
11
