Калибр БК-1100МФ [7/10] Работа
![Калибр БК-1100МФ [7/10] Работа](/views2/2002146/page7/bg7.png)
7
14

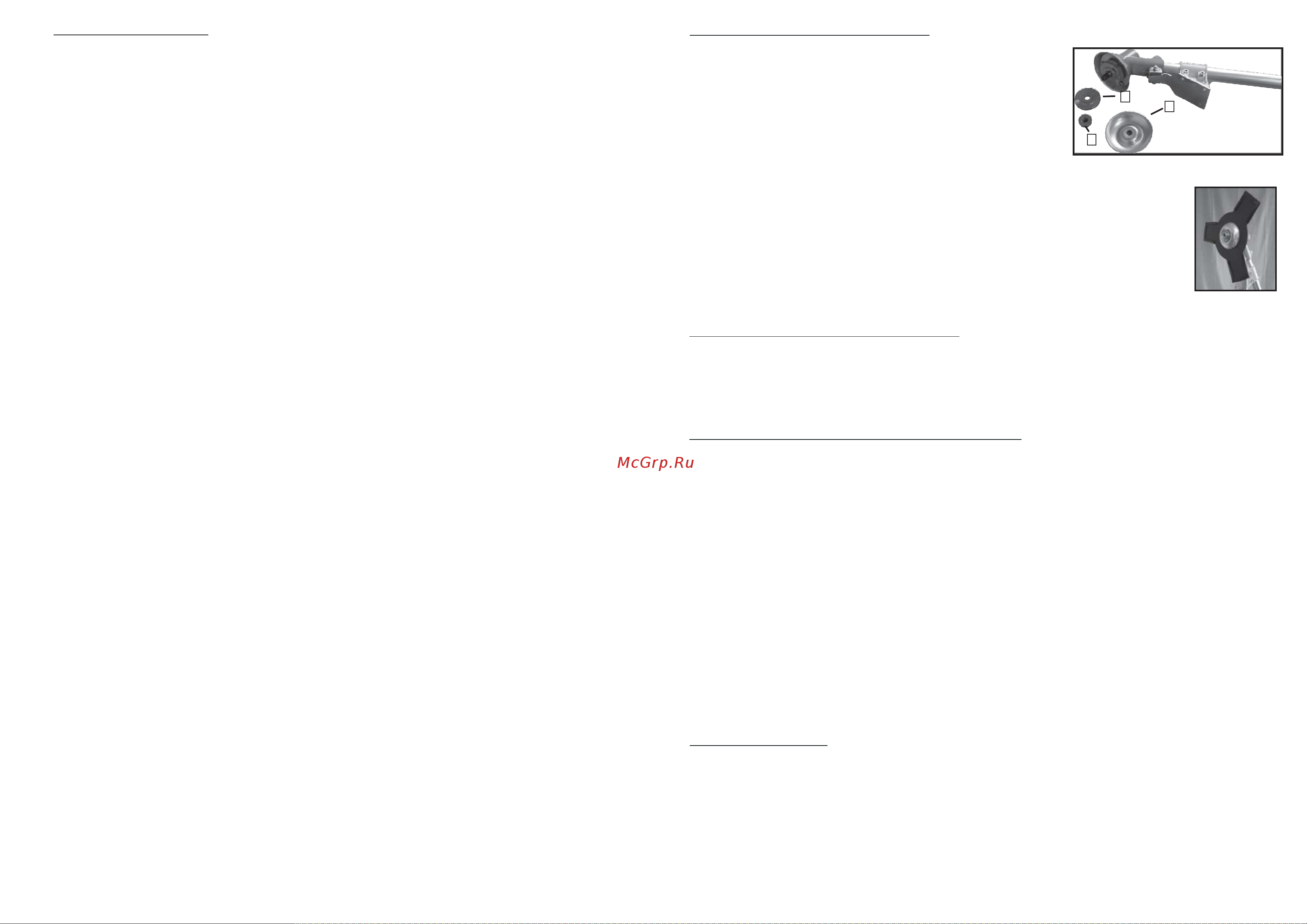

6.4 Установка режущего ножа (рис.4)
Внимание! При снятии и установке режущего ножа
используйте защитные перчатки. Надевайте на лезвия
режущего ножа защитные чехлы.
6.4.1 Открутите гайку крепления ножа (рис.4),
поворачивая её по часовой стрелке.
6.4.2 Снимите нижнюю крышку (рис.4) и прижимную
шайбу (рис.4) ножа со штанги гибкого вала.
1
2
3
рис. 4
1
2
3
6.5 Установка катушки с режущей леской.
6.5.1 Открутите гайку крепления ножа (рис.4), поворачивая её по часовой стрелке.
6.5.2 Снимите нижнюю крышку (рис.4) и прижимную шайбу (рис.4) ножа со штанги
гибкого вала.
6.5.3 Установите катушку с режущей леской на валу, поворачивая её против часовой
стрелки.
1
23
6.6 Топливная смесь. Подготовка топливной смеси.
6.6.1 В качестве топлива используется топливная смесь состоящая из бензина и моторного
масла для 2-х тактных двигателей.
6.6.2 Рекомендуется использовать высококачественное масло, предназначенное для 2-х
тактных двигателей с воздушным охлаждением (с наличием маркировки “Для садовой
техники с 2-х тактным двигателем).
6.6.3 Всегда используйте чистый, свежий, неэтилированный бензин марки АИ-92.
6.6.4 Информацию относительно использования соотношения бензин/масло смотрите на
упаковке масла для 2-х тактных двигателей.
6.6.5 Для смешивания бензина с маслом используйте специальную ёмкость. Не
смешивайте бензин с маслом непосредственно в топливном баке бензокосы.
Внимание!
Внимание!
Не используйте масло для лодочных моторов, мотоциклов и т.д.
Использование этих видов масла приведёт к поломке двигателя.
Старая и/или приготовленная в неправильном соотношении топливная
смесь является главной причиной неустойчивой работы двигателя, а также выхода его из
строя. Убедитесь в том, что используете чистую, свежую топливную смесь.
6.4.3 Наденьте режущий нож на вал.
6.4.4 Убедитесь, что режущий нож отцентрирован и ровно лежит на ступице
вала.
6.4.5 Наденьте прижимную шайбу, затем нижнюю крышку на штангу
гибкого вала.
6.4.6 Удерживая нижнюю крышку одной рукой, затяните гайку крепления
ножа, поворачивая её против часовой стрелки.
Внимание! Не забудьте перед работой снять защитные чехлы с лезвий
ножа.
7. Работа
7.1 Запуск двигателя.
7.1.1 Смешайте бензин с маслом в требуемой пропорции (см. п.6.6.4). Залейте топливную
смесь в топливный бак.
7.1.2 Запуск “холодного двигателя”:
а) Переведите выключатель зажигания (рис.5) в положение “СТАРТ”;
б) 5-7 раз нажмите на кнопку насоса ручной подкачки топлива (рис.5). Если топливо не
заполнило колпачок, надавите на кнопку насоса ещё несколько раз;
в)Переведите рычаг воздушной заслонки (рис.5) вверх в положение “Полностью
закрыта”;
1
5
4
8.7 Очистка и хранение.
8.7.1 Очистка. Внимание! В процессе эксплуатации следите за состоянием системы
охлаждения двигателя. Воздушные каналы в корпусе стартера и рёбра охлаждения
цилиндра должны быть чистыми. Эксплуатация бензокосы с загрязнённой системой
охлаждения приводит к перегреву и поломке двигателя.
8.7.2 Перед очисткой бензокосы остановите двигатель и дайте ему остыть. Для очистки
внешней поверхности бензокосы используйте щётку с мягким ворсом. Для очистки
пластмассовых деталей бензокосы не применяйте сильнодействующие растворы и
растворители, включая керосин, моющие средства, которые содержат ароматические
масла. Остатки влаги удаляйте мягкой ветошью.
8.7.3 Хранение.
- Не храните бензокосу с топливом в топливном баке, чтобы исключить непроизвольное
возгорание его паров.
- Перед хранением дайте двигателю остыть.
- Храните бензокосу в сухом, закрытом месте, чтобы исключить её использование и
поломку посторонними лицами.
8.7.4 Длительное хранение.
Если бензокоса не будет использоваться длительное время, проведите следующие
подготовительные операции:
- Слейте топливо из топливного бака.
- Запустите двигатель до полной выработки остатков топлива из карбюратора.
- Убедитесь, что двигатель остыл. Выверните свечу зажигания и залейте в цилиндр
примерно 15 мл любого высококачественного моторного масла или масла для 2-х тактных
двигателей. Медленно потяните тросик стартера, чтобы масло распределилось внутри
двигателя. Вверните свечу зажигания на место.
- Тщательно очистите всю поверхность бензокосы и осмотрите её обращая внимание на
наличие повреждений её основных частей.
- Храните бензокосу в сухом, закрытом месте, чтобы исключить её использование и
повреждение посторонними лицами, особенно детьми.
8.8 Срок службы бензокосы - 3 года.
9. Гарантия изготовителя (поставщика)
9.1 Гарантийный срок эксплуатации бензокосы - 12 календарных месяцев со дня
продажи, только в случае проведения необходимого технического обслуживания
9.2 В случае выхода из строя бензокосы в течение гарантийного срока эксплуатации по
вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при
соблюдении следующих условий:
- отсутствие механических повреждений;
- сохранность пломб и защитных наклеек;
- отсутствие признаков нарушения требований руководства по эксплуатации;
- наличие в руководстве по эксплуатации отметки о продаже и наличие подписи
Покупателя;
- соответствие серийного номера оборудования номеру гарантийного талона;
- отсутствие следов неквалифицированного ремонта.
Удовлетворение претензий потребителя с недостатками по вине изготовителя
производится в соответствии с законом РФ “О защите прав потребителей”.
Адреса гарантийных мастерских:
1) 127282, г. Москва, ул. Полярная, д. 31а т. (495) 796 94 93
2) 141074, г. Королёв, М.О., ул.Пионерская, д.1а т. (495) 513 50 45
3) 140091, г. Дзержинский, М.О., ул.Энергетиков,д. 22, кор. 2 т. (495) 221 66 53
