Калибр БК-1100МФ [6/10] Общий вид
![Калибр БК-1100МФ [6/10] Общий вид](/views2/2002146/page6/bg6.png)
6

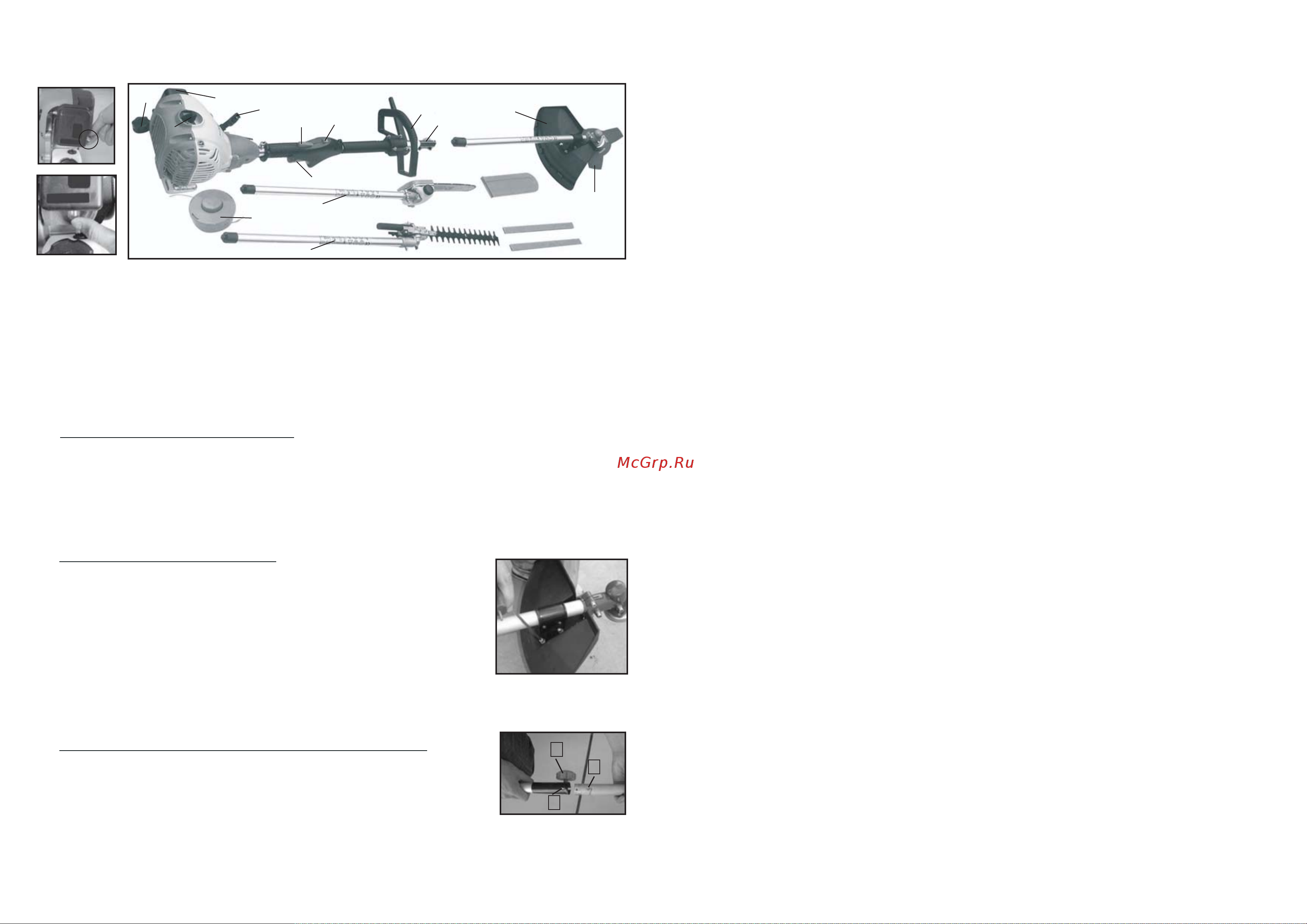

5. Общий вид
5.1 Общий вид бензокосы схематично представлен на рис.1
6.2 Установка защитного кожуха .
6.3 Установка нижней части штанги гибкого вала (рис.3).
Внимание!
1
Перед работой, не забудьте снять с ножа
ограничителя длины лески защитный чехол. Нож ограничителя
длины лески, находится на внутренней поверхности защитного
кожуха (рис.1) Соответственно, по окончанию работы наденьте
чехол обратно.
6.3.1Ослабьте барашковую рукоятку (рис.3), откручивая её
против часовой стрелки.
6.3.2 Совместите верхнюю и нижнюю части штанги, как
показано на рис.3
6.3.3 Соедините верхнюю и нижние части штанги. При этом
фиксирующая кнопка (рис.3) должна находится в отверстии
(рис.3) соединительной муфты.
1
23
6.2.1 Расположите защитный кожух над штангой гибкого вала как
показано на рис.2
6.2.2 Двигайте защитный кожух до тех пор пока отверстия в
кожухе не совпадут с отверстиями в металлической пластине.
Затяните винты крепления защитного кожуха.
рис. 2
1
2
3
рис. 3
12 3 4
910
11 12
15
16
. Защитный кожух; . Соединительная муфта; . Передняя рукоятка; .
...
. Кнопка насоса ручной подкачки топлива; . Свеча зажигания. .
Выключатель зажигания; . .
;.
Насадка - цепная пила; . Насадка - кусторез.
Рукоятка
стартера; Крышка топливного бака; Воздушный фильтр; Рычаг воздушной
заслонки;
Рычаг управления дроссельной заслонкой; Клавиша
защиты от непроизвольного включения . Катушка с режущей леской; . Нож;
567
8
13 14
6. Сборка
6.1 Установка образной рукоятки.D-
6.1.1 Установите нижнюю и верхнюю части рукоятки (рис.1) на штангу гибкого вала.
6.1.2 Совместите пазы и закрепите.
6.1.3 Расположение рукоятки на штанге регулируется индивидуально. Ослабьте гайки.
Удерживая бензокосу в рабочем положении, установите рукоятку в положение,
обеспечивающее максимальное удобство при работе. Затяните гайки.
3
7
8
15
При гарантийном ремонте срок гарантии бензокосы продлевается на время ремонта и
пересылки.
9.3 Безвоздмезный ремонт или замена изделия в течение гарантийного срока
эксплуатации производится при условии соблюдения потребителем правил эксплуатации и
технического обслуживания, хранения и транспортировки.
9.4 При обнаружении Покупателем каких-либо неисправностей изделия, в течение
срока, указанного в п.9.1 он должен проинформировать об этом Продавца и предоставить
изделие Продавцу для проверки. Максимальный срок проверки - в соответствии с законом
РФ “О защите прав потребителя”. В случае обоснованности претензий Продавец обязуется
за свой счет осуществить ремонт изделия или его замену. Транспортировка изделия для
экспертизы, гарантийного ремонта или замены производится за счет Покупателя.
9.5 В том случае, если неисправность изделия вызвана нарушением условий его
эксплуатаций или Покупателем нарушены условия, предусмотренные п.9.3 Продавец с
согласия покупателя вправе осуществить ремонт изделия за отдельную плату.
9.6 На продавца не могут быть возложены иные, не предусмотренные настоящим
руководством, обязательства.
9.7 Гарантия не распространяется на:
- любые поломки связанные с погодными условиями (дождь, мороз, снег);
- при появлении неисправностей, вызванных действием непреодолимой силы
(несчастный случай, пожар, наводнение, удар молнии и т.п.)
- нормальный износ: наружное силовое оборудование, так же , как и все механические
устройства, нуждается в расходных материалах, а также в должном техническом
обслуживании и замене изношенных частей. Гарантией не покрывается ремонт,
потребность в котором возникает вследствие нормального износа, сокращающего срок
службы частей и оборудования.
- на износ таких частей, как присоединительные контакты, указатели уровня масла,
аккумуляторы, свечи, ремни, уплотнители, воздушные и иные фильтры, топливные
отстойники и т.п;
- естественный износ бензокосы (полная выработка ресурса, сильное внутреннее или
внешнее загрязнение);
- на оборудование и части которые стали предметом неправильной установки,
модификации, неправильного применения, небрежности, несчастного случая, перегрузки,
превышения максимальных оборотов, а также неправильного обслуживания, ремонта или
хранения, что неблагоприятно влияет на его характеристики и надежность.
- на обычное техническое обслуживание, а так же промывку топливной системы и
устранение забиваний ( в результате действия химикатов, грязи, углеродистых и
известковых отложений и т.п.).
рис. 1
1
2
3
4
5
6
9
10
11
12
13
14
15
16
