Внимание!
Внимание!
Внимание!
Запрещается снимать с защитного кожуха нож ограничителя длины
лески.
После выключения режущий нож продолжает вращаться ещё некоторое
время. Не дотрагивайтесь до края режущего ножа до его полной остановки.
Для очистки режущего ножа остановите двигатель и дождитесь полной
остановки режущего ножа.
7.6. Работа режущим ножом.
7.7 Работа насадкой - цепная пила.
7.6.1 Перед началом работы займите устойчивое положение.
7.6.2 Прочно упритесь ногами.
7.6.3 Полностью выжмите рычаг управления дроссельной заслонкой. Наибольший
эффект будет достигаться при работе на максимальных оборотах двигателя. При этом
уменьшается вероятность поломки бензокосы в результате контакта режущего ножа с
посторонними предметами.
7.6.4 При скашивании поворачивайте верхнюю часть туловища из стороны в сторону.
7.6.5 При временной остановке всегда отпускайте рычаг управления дроссельной
заслонкой.
7.6.6 Для повышения эффективности кошения косите траву в сторону вращения
режущего ножа, после поворота бензокосы обратно немного передвиньтесь вперёд.
Избегайте попадания срезанной травы под режущий нож при движении бензокосы
обратно.
7.7.1
7.7.2 Установка шины и пильной цепи (рис.6).
Снимите верхнюю крышку редуктора цепной пилы
(рис.6) используя гаечный ключ.
7.7.3 Установите цепь на шине.
7.7.6 Установите насадку на штангу гибкого вала (см.
п.6.3).
45
3
Внимание!
1
2
Перед первым использованием пилы
необходимо, залить ма ло “для смазки пильной цепи” в
бачок (рис.6), дать поработать редуктору без шины и
цепи на холостом ходу, до появления масла в отверстии
корпуса редуктора (рис.6). После этого установите шину
и цепь.
c
Наденьте шину
(рис.6) на болт крепления крышки , при этом натяжитель
шины рис.6) должен войти в установочное отверстие на
шине. Шину расположите в самом заднем положении.
Цепь наденьте на ведущую звездочку и уложите в паз
шины. Проверьте, чтобы направление зуба цепи совпадало
с на правлением стрелки на шине.
7.7.4 Установите крышку редуктора на место,
зафиксируйте.
7.7.5 Отрегулируйте натяжение цепи, вращая винт
натяжителя (рис.6)
4
6
7
58
9
(
2
1
3
5
4
6
7
8
9

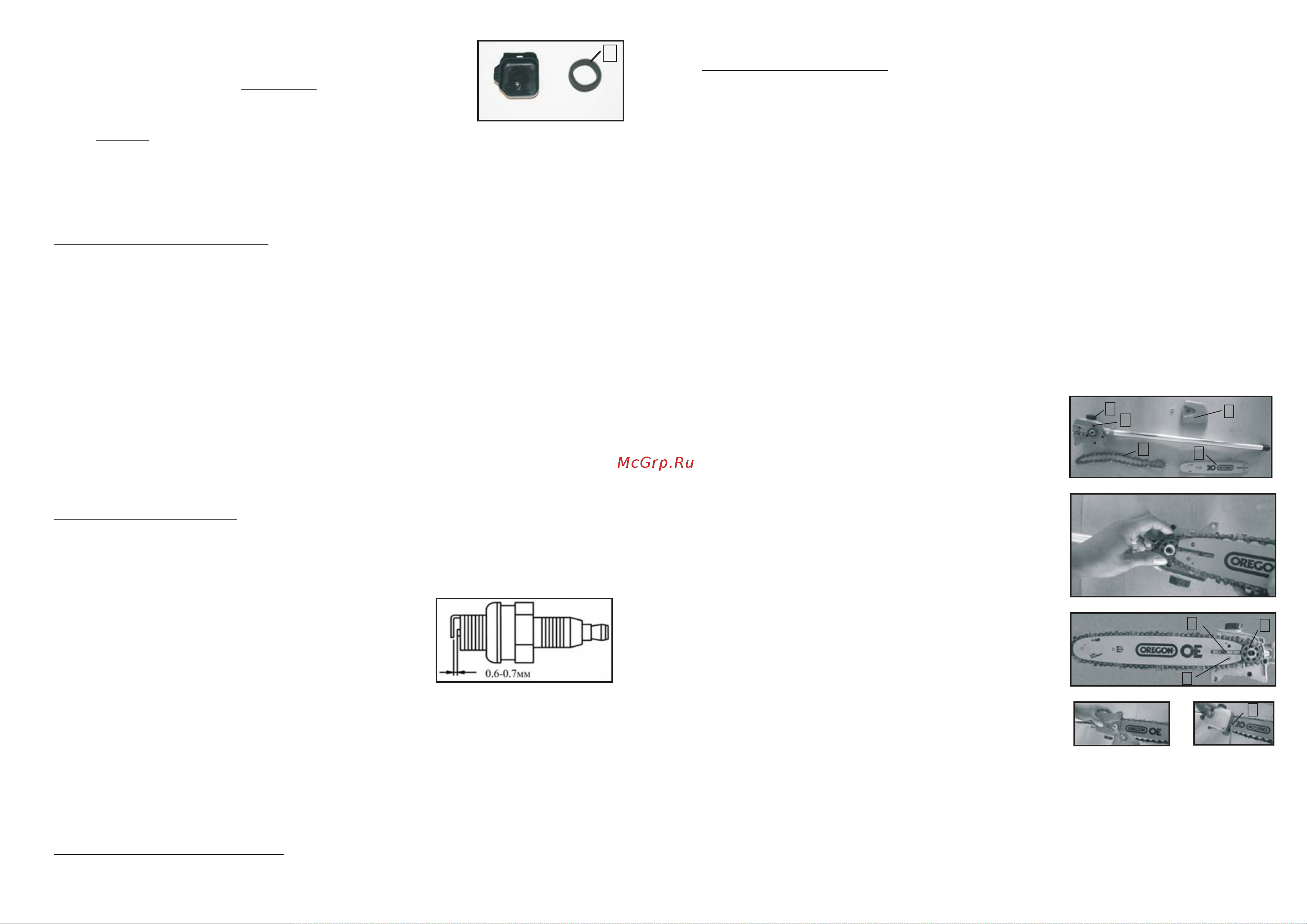

рис. 6
7.7.8 При работе насадкой - цепная пила, необходимо соблюдать следующие меры
безопасности:
а) Работать следует только при хорошей видимости и хорошем освещении. Особое
внимание необходимо уделять при работе на мокрой почве, гололёде, снеге.
б) Никогда не пилите стоя на лестнице.
8.2.3 Промойте воздушный фильтр в растворе воды с моющим
средством. Тщательно прополощите его, отожмите лишнюю воду и
дайте ему высохнуть.
8.2.4 Пропитайте фильтр количеством чистого
моторного масла (используйте масло, применяемое для
приготовления топливной смеси).
8.2.5 отожмите фильтр для того, чтобы удалить
излишки масла и равномерно распределить масло по нему.
небольшим
Хорошо
2
рис. 9
8.2.6 Установите фильтр на место.
8.2.7 Установите крышку воздушного фильтра на место.
8.3.1 Проверка топлива. Использование старой и/или приготовленной в неправильной
пропорции топливной смести приводит к тому, что двигатель начинает неправильно
работать. Поэтому слейте старое топливо и заполните топливный бак чистой, свежей,
приготовленной в правильной пропорции топливной смесью.
8.3.2 Проверка воздушного фильтра. Грязный воздушный фильтр уменьшает
поступление воздуха в карбюратор, изменяя соотношение воздушно-топливной смеси. Это
часто является причиной разрегулировки карбюратора. Проверьте состояние воздушного
фильтра.
8.3.3 Регулировка оборотов холостого хода карбюратора. Если после проверки качества
топливной смеси и очистки воздушного фильтра двигатель работает на холостых оборотах
неустойчиво, то необходимо произвести регулировку оборотов холостого хода.
Регулировку оборотов холостого хода рекомендуется производить в специализированном
техническом центре с привлечением специально обученных мастеров.
8.4.1 Остановите двигатель и убедитесь, что он остыл. Отсоедините высоковольтный
провод от свечи зажигания.
8.4.2 Очистите зону вокруг свечи. Вывинтите свечу из двигателя, используя свечной
ключ.
Внимание!
Внимание!
При эксплуатации бензокосы без установленного воздушного фильтра и
крышки воздушного фильтра гарантия считается недействительной.
Неправильная регулировка карбюратора может привести к поломке
двигателя.
8.3 Обслуживание карбюратора.
8.4 Замена свечи зажигания.
8.4.3 Замените неисправную или грязную свечу
зажигания, а также свечу зажигания с треснутым
изолятором.
8.4.4 Проверьте величину межэлектродного зазора,
которая должна быть около 0,6...0,7 мм. При существенном
отличии измеренной величины зазора указанным
требованиям замените свечу.
Внимание! Не следует скоблить, шлифовать песком или каким-либо способом
чистить электроды свечи, что может привести к выходу из строя двигателя при
попадании твёрдых частиц в двигатель. При необходимости используйте металлическую
щётку, а затем тщательно продуйте электроды свечи сжатым воздухом.
8.4.5 Установите свечу в двигатель, завернув её до упора от руки, затем затяните ключом
на 180 для новой, и на 90 для использованной ранее.
8.4.6 Установите в/в провод на центральный электрод свечи.
График проведения ТО бензокосы представлен в таблице ниже. Кроме того,
приведённые в таблице процедуры могут выполняться в начале сезона.
00
8.5 Периодичность проведения ТО.
