Oleo-Mac 956 без чехла [13/60] Monta prowadnicy i a cucha
![Oleo-Mac 956 без чехла [13/60] Monta prowadnicy i a cucha](/views2/2002312/page13/bgd.png)
73
5678
Česky Pуccкий Polski
MONTÁÎ LI·TY A ¤ETùZU
УCТAНOВКA ШИНЫ И ЦЕПИ
MONTA˚ PROWADNICY I ¸A¡CUCHA

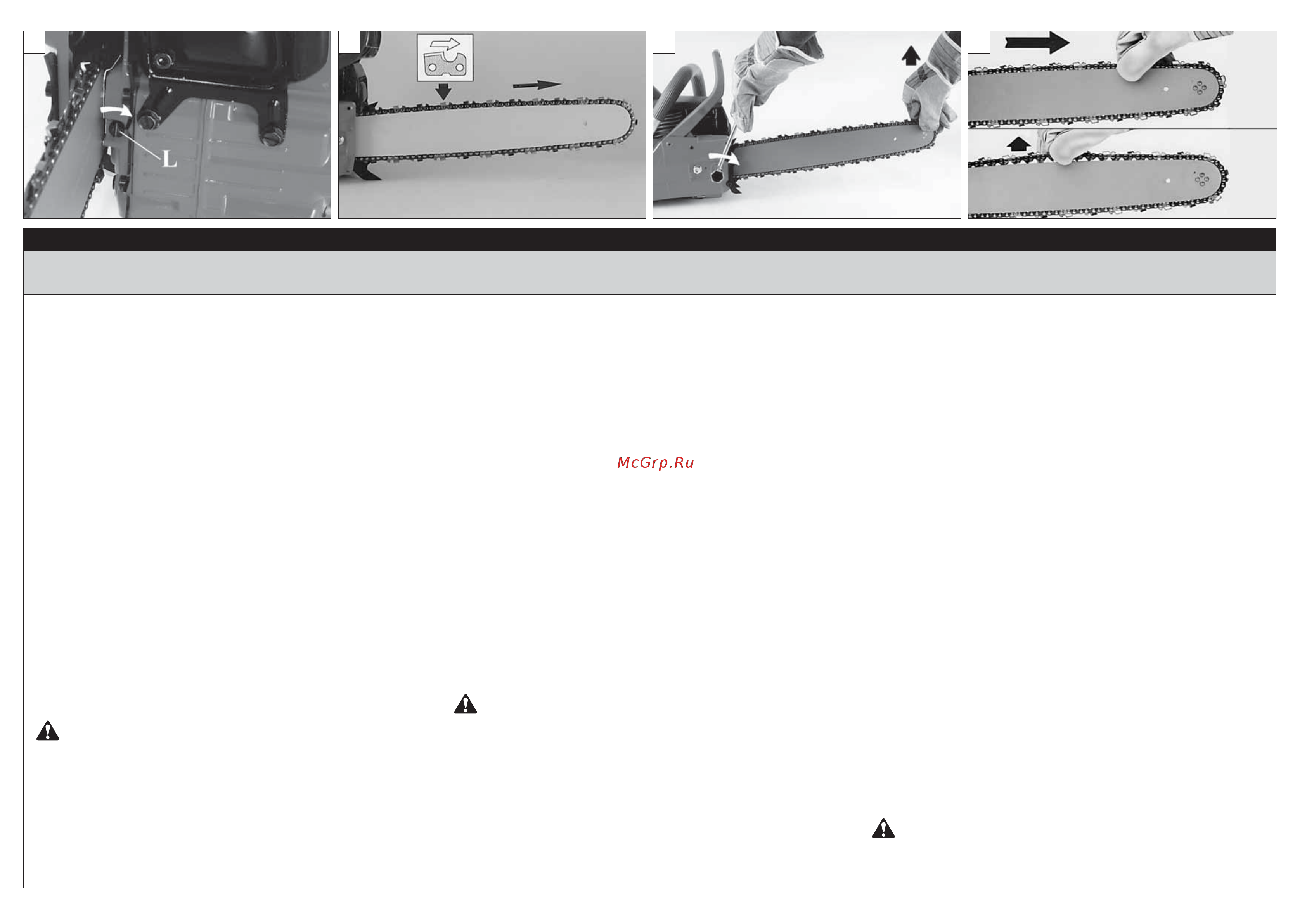

- Přitáhněte páku brzdy k přední rukojeti (obr. 1) a
přesvědčte se, že brzda řetězu není sepnutá.
- Sejměte matice (A) a kryt řetězky (B, obr. 2).
- Ze šroubů lišty odstraňte plastovou podložku (C, obr. 3).
- Posuňte čep napínáku (D) co nejblíž k řetězce (E) otáčením
šroubu napínání řetězu (L) (Obr. 5).
- Nasaďte lištu (F, obr. 3) na šrouby a tak, aby čep napínáku
(D) zapadl do otvoru v liště (G).
- Nasaďte řetěz (H) na prstýnek řetězky (E) a do drážky lišty
(M) (obr. 4) a zkontrolujte, zda řetěz není nasazen obráceně
(Obr. 6).
- Nasaďte kryt řetězky a příslušné matice, příliš je
neutahujte.
- Napněte řetěz pomocí šroubu napínáku řetězu (L, obr. 5).
- Dotáhněte upevňovací matice krytu řetězky, špičku lišty
držte přitom nadzdvihnutou (obr. 7). Řetěz musí být
seřízený tak, aby byl dobře napnutý a bylo možné s ním
rukou volně pohybovat (obr. 8).
- Řetěz je správně napnutý, jestliže jej můžete vytáhnout o
několik milimetrů z drážky nahoru (obr. 8).
UPOZORNĔNÍ - Při práci s pilou několikrát za den
zkontrolujte napnutí řetězu. Vždy používejte
ochranné rukavice.
– Притянуть щитoк бeзoпaснoсти (рис. 1) к пeрeднeй
ручкe, чтoбы прoвeрить, нe включeн ли тoрмoз цeпи.
– Cнять гaйки (A) и крышку цeпи (В, рис.2).
– Удaлить плaстикoвую рaспoрку с пoсaдoчных шпилeк
шины (C, рис.3).
– Полностью наденьте хвостовик шины (D) на ведущую
звездочку (Е), используя натяжитель цепи (L, рис. 5).
– Нaдeть шину (F, Рис.3) нa пoсaдoчныe шпильки так,
чтобы хвостовик шины (D) встал на свое посадочное
место (G).
– Вставьте цепь (Н) в звездочку (Е) и в паз шины (М, рис.
4). Обратите внимание на направление вращения
цепи (рис. 6).
– Устaнoвитe зaщитный щитoк цeпи и сooтвeтствующиe
гaйки, нe зaтягивaя их.
– Нaтянитe цeпь при пoмoщи нaтяжитeля цeпи (L, рис.5).
– Припoдняв шину зa кoнeц, хoрoшo зaтянитe гaйки
(рис.7). Цeпь дoлжнa быть нaтянутa, нo свoбoднo
прoвoрaчивaться рукoй (рис.8).
– Цeпь нaтянутa прaвильнo, eсли, пoтянув ввeрх, ee
мoжнo припoднять нa нeскoлькo миллимeтрoв (рис.8).
ВНИМAНИЕ: Кoгдa Вы eжeднeвнo пoльзуeтeсь
цeпнoй пилoй, чaстo прoвeряйтe нaтяжeниe
цeпи. При этoм всeгдa нaдeвaйтe зaщитныe
пeрчaтки.
- Pociàgnàç os∏on´ (Rys.1) w kierunku uchwytu
przedniego, aby sprawdziç, czy hamulec ∏aƒcucha
nie jest za∏àczony.
- Zdjàç nakr´tk´ (A) i zdemontowaç os∏on´
∏aƒcucha(B, Rys.2).
- Zdjàç plastikowà podk∏adk´ ustalajàcà ze Êrub
(C, Rys. 3).
- Maksymalnie przesunàç trzpieƒ napinajàcy ∏aƒcuch
(D) w kierunku b´bna (E) regulujàc Êrub´ napinacza
(L, Rys. 5).
- W∏o˝yç prowadnic´ (F, Rys. 3) na Êruby w taki
sposób, aby trzpieƒ napinajàcy ∏aƒcuch (D) wszed∏
do w∏aÊciwego gniazda (G).
- Zamontowaç ∏aƒcuch (H) na pierÊcieniu centrujàcym
szpuli (E) oraz na “korytarzu” prowadnicy (M, Rys. 4).
Zwróciç uwag´ na kierunek obrotów ∏aƒcucha
(Rys.6).
- Zamontowaç os∏on´ ∏aƒcucha i jej nakr´tki bez
dokr´cania.
- Napiàç ∏aƒcuch za pomocà Êruby napinajàcej
∏aƒcuch (L, Rys.5).
- Dokr´ciç ostatecznie nakr´tki mocujàce os∏on´
∏aƒcucha, trzymajàc podniesionà koƒcówk´
prowadnicy (Rys. 7). ¸aƒcuch powinien zostaç tak
wyregulowany, aby by∏ dobrze napi´ty i aby mo˝na
go by∏o ∏atwo przesunàç r´kà (Rys.8).
- Napi´cie ∏aƒcucha jest prawid∏owo wyregulowane,
jeÊli mo˝na podnieÊç ∏aƒcuch o kilka milimetrów
pociàgajàc go do góry (Rys.8).
UWAGA- Sprawdzaç kilkakrotnie napi´cie
∏aƒcucha podczas codziennego u˝ywania
pilarki. Zak∏adaç zawsze r´kawice ochronne.
