Samsung AR12RSFHMWQNER [34/53] Прилагаемые принадлежности
![Samsung AR12RSFHMWQNER [34/53] Прилагаемые принадлежности](/views2/2003987/page34/bg22.png)

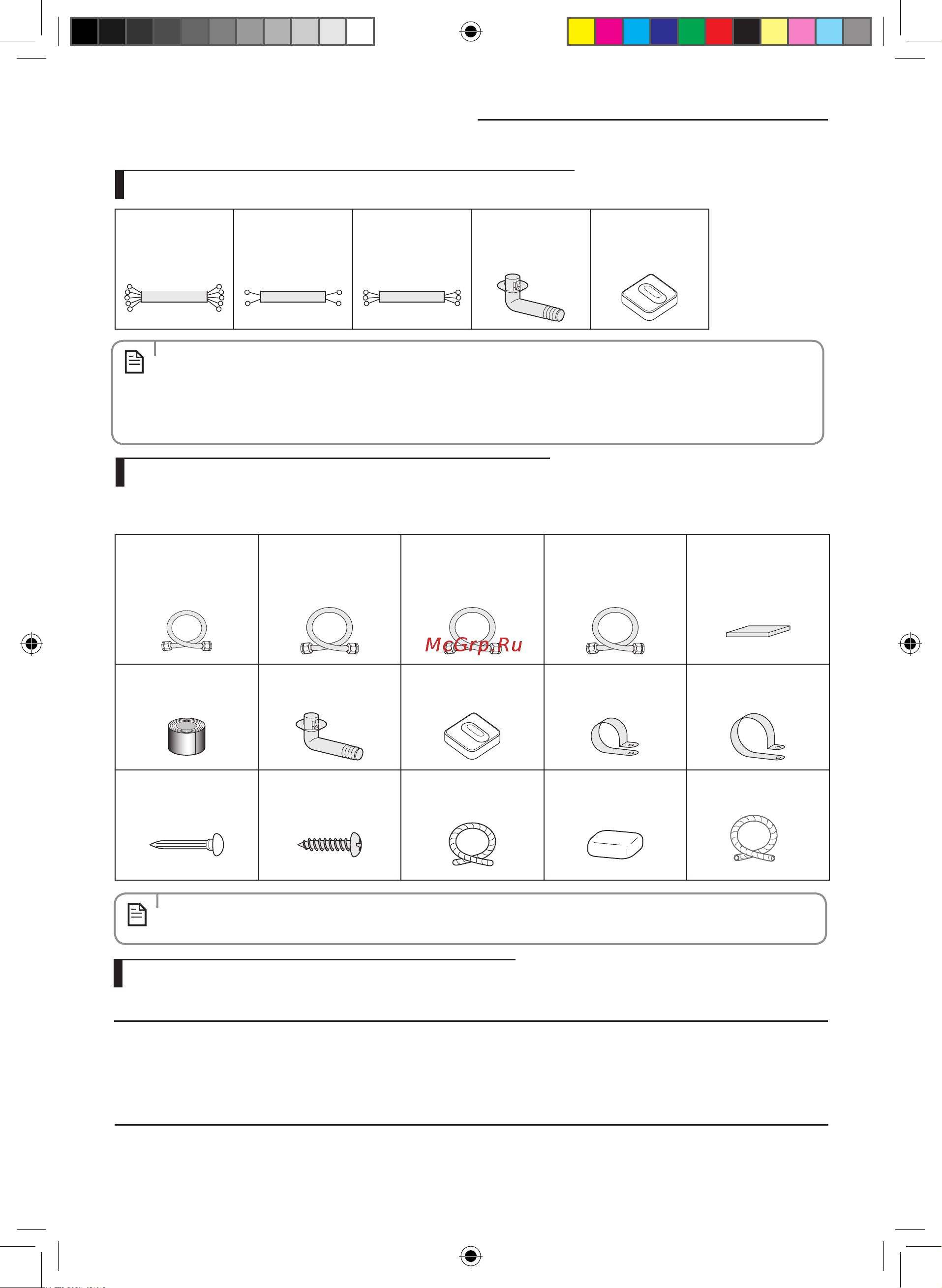

Принадлежности, вложенные в коробку наружного блока
• Конусныегайкиприкручиваютсякконцукаждойтрубыиспарителяиливотверстиядлясервисныхработ.
Используйте эти гайки для соединения труб.
• Подключатькабельнеобязательно.Еслионинепоставлены,используйтестандартныйкабель.
• Гайкисливногоотверстияирезиновыеподкладкиподножкипоставляются,толькоесликондиционер
поставляется без трубной сборки, как показано на рисунке ниже.
Инструменты, необходимые для монтажных работ
Инструменты общего назначения
•Вакуумныйнасос(Дляпредотвращенияобратноготечетения)•Манометрколлектора •Крепежеискатель
•Динамометрическийключ •Труборез •Развёртка •Трубогиб •Спиртовойуровень
•Отвертка •Гаечныйключ •Дрель •Г-образныйключ •Мернаялента
Инструменты для работ по тестированию
•Термометр •Измерительсопротивления •Электроскоп
Принадлежности, поставляемые по отдельному заказу
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
• Еслиэтипринадлежностибудутпоставлены,тоонибудутуложенывкоробкуспринадлежностями.
,
Ø6,35 (1)
,
Ø9,52 (1)
09
,
Ø12,70 (1)
12/18
,
Ø15,88 (1)
24
PE T3 (1)
(2) (1)
(4)
A (3) B (3)
(6)
-
4 25 (6)
,
2 (1)
100 (1)
(1)
5-проводной кабель
с разъемами (1)
09
2-проводной кабель
с разъемами (1)
12/18/24
3-проводной кабель
с разъемами (1)
12/18/24
Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
-34
New Boracay CIS HP_IB&IM_DB68-05693A_RU.indd 34 2015/12/19 9:39:18
