Samsung AR12RSFHMWQNER [37/53] Русский 37

2 . Откройте крышку.

3 . Удалите винт, крепящий крышку разъема.

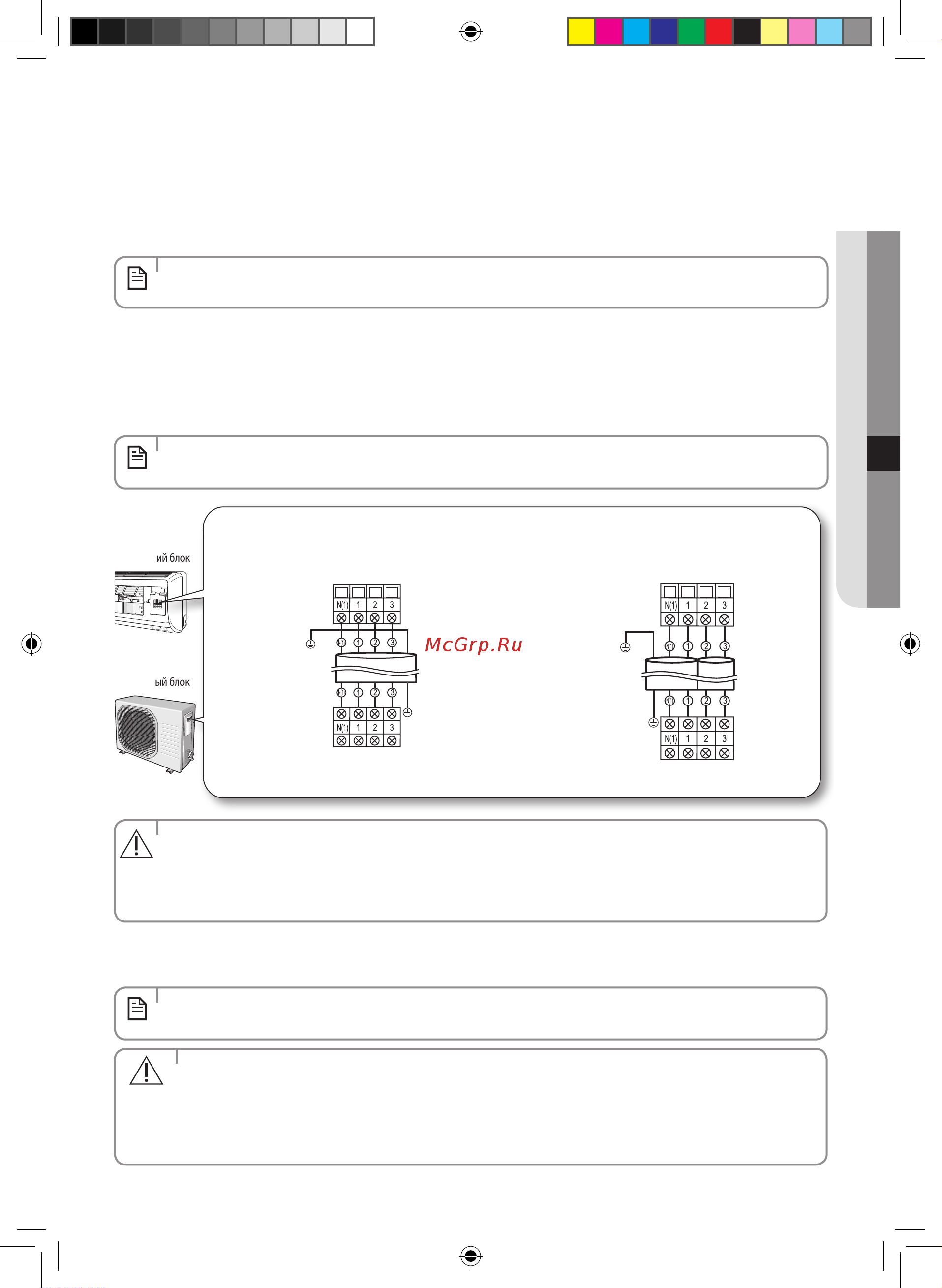

4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к клеммам.

(См. рисунок ниже)

• Накаждомпроводенанесенсоответствующийейномерклеммы.

5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.

6 . Закройте крышку клеммной колодки, туго закрутив винт.

7 . Закройте крышку.

8 . Снимите крышку клеммной колодки на стенке наружного блока.

• Необходимопрокладыватьпроводпитанияипроводсвязиотдельно,имнельзянаходитьсяводномкабеле.

• НДлинакабеляпитаниянедолжнапревышать30м.

10. Присоедините заземляющий провод к клеммам заземления.

11. Закройте крышку клеммной колодки, туго закрутив винт.

• ЕсливыживетевРоссиииЕвропе,проконсультируйтесьсуполномоченнымпоставщиком,какопределитьполное

сопротивлениеисточникаэлектропитания,преждечеммонтироватьустройство.

• Надежносоединяйтепровода,чтобыихнельзябылолегковытащить.

• Присоединяйтепроводавсоответствиисцветовымикодами,справляясьпоэлектрическойсхеме.

• Проводпитанияисоединительныйпроводдолженвыбиратьсявсоответствиисоспецификацией,приведенной





Внутреннийблок

Наружныйблок

09

12/18/24
