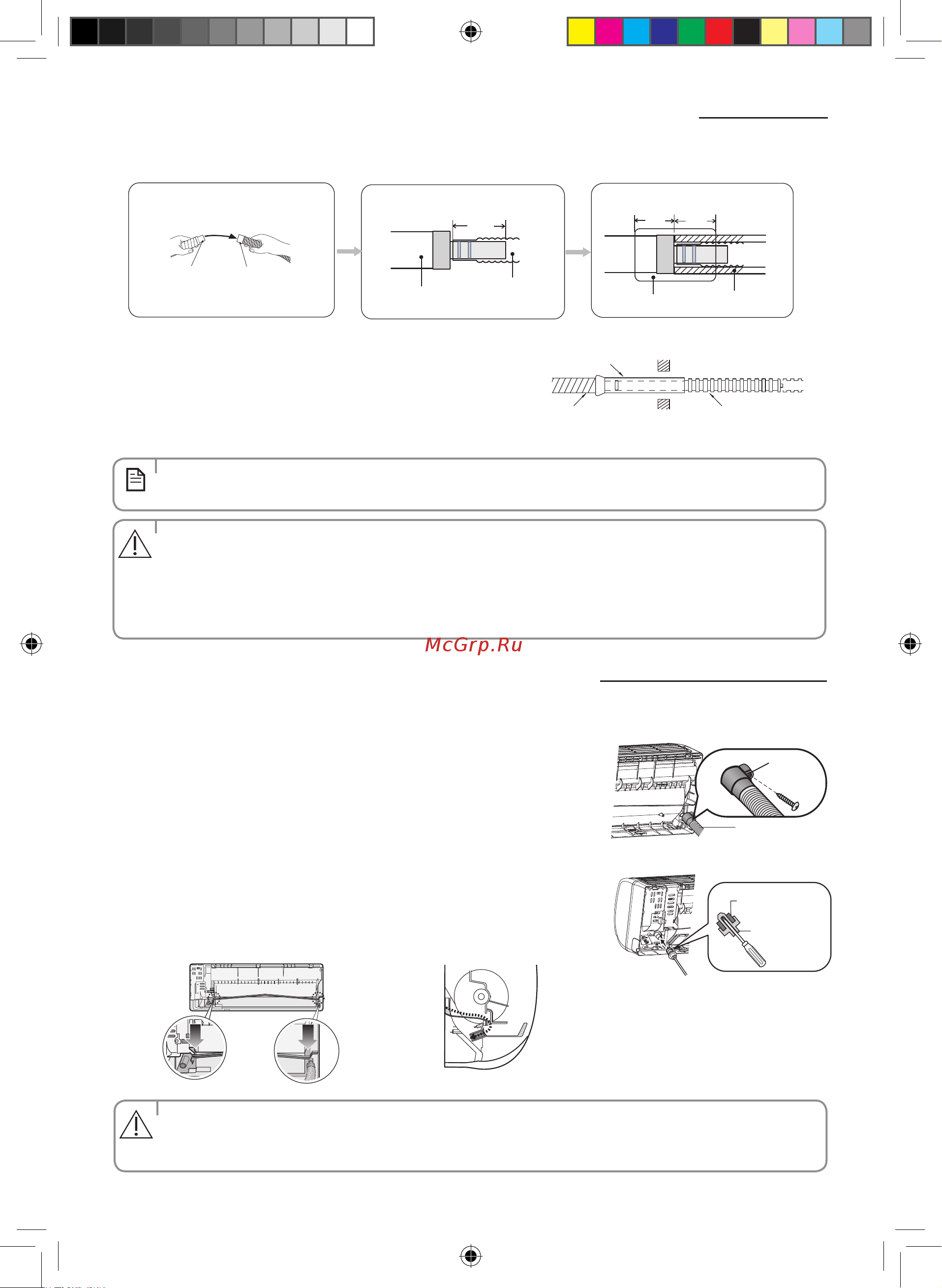

![Samsung AR12RSFHMWQNER [42/53] Изменение направления сливного шланга](/img/pdf.png)
Samsung AR12RSFHMWQNER [42/53] Изменение направления сливного шланга
![Samsung AR12RSFHMWQNER [42/53] Изменение направления сливного шланга](/views2/2003987/page42/bg2a.png)
Сливной
шланг
Удлинение
сливного шланга
Сливной
шланг
Удлинение
сливного шланга
40~45 мм
Изоляция пены
20 мм или
более
20 мм или
более
Виниловая лента
• Шлангдолженбытьжесткозакрепленнаместепослезавершенияустановкиииспытаниянаутечкугаза;более
подробная информация приведена на стр. 47.
• Убедитесь,чтонаправлениесливногошлангаустановленоправильно.
Неправильная установка может привести к протечке конденсатной воды.
• Еслисливнойшлангпроходитвнутрипомещения,изолируйтеэтотшлангтак,чтобыкапающийконденсатне
повредил мебель или полы.
• НЕЗАМУРОВУЙТЕСОЕДИНЕНИЯСЛИВНОГОШЛАНГА!
Соединения сливного шланга должны быть легко доступными и удобными для обслуживания.
• Убедитесь,чтовнутреннийблокнаходитсяввертикальномположении,когдавыльетеводу,чтобывыполнить
проверку на утечку.
Убедитесь, что вода не заливает электрические элементы.
6. Пропустите сливной шланг под трубкой хладагента и надежно закрепите
его.
7. Пропустите сливной шланг через отверстие в стене. Проверьте, наклонен
ли он вниз, как показано на рисунке.
8. Пользуясь способом естественного слива, убедитесь, что слив
происходит нормально.
Защитная трубка
Сливной шланг Удлинение
сливного шланга
ПРИМЕЧАНИЕ
Резиновый
колпачок
Выпуск сливного
поддона
Лейте воду в направлении стрелки
Направление сливаемой воды
Изменяйте направление сливного шланга только при необходимости.
1. Снимите резиновый колпачок плоскогубцами.
2. Отсоедините сливной шланг, потянув его и повернув направо.
3. Вставьте сливной шланг и зафиксируйте его винтом в пазу сливного шланга
и на выпуске из поддона.
4. Вставьте резиновый колпачок отверткой, поворачивая его влево до тех пор,
пока он не достигнет конца паза.
5. Проверьте на утечку обе стороны выпуска слива.
Сливной шланг
Отверстие
для винта
Винт
-42
New Boracay CIS HP_IB&IM_DB68-05693A_RU.indd 42 2015/12/19 9:39:21
