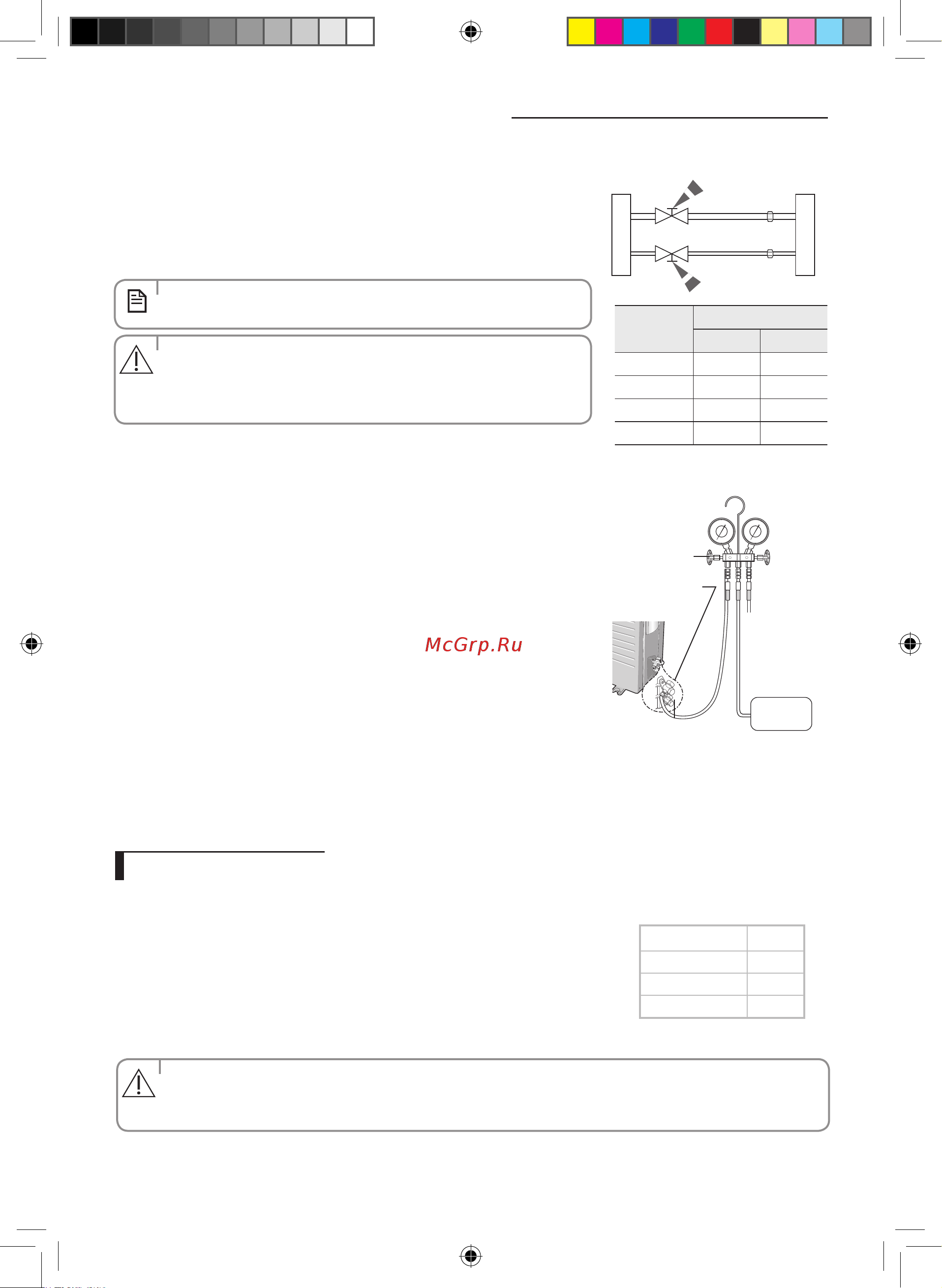

Samsung AR12RSFHMWQNER [44/53] Продувка присоединенных трубок
![Samsung AR12RSFHMWQNER [44/53] Продувка присоединенных трубок](/views2/2003987/page44/bg2c.png)
1. Подсоедините все трубки сборки к соответствующим вентилям наружного
блока и затяните накидные гайки.
2. Затяните накидную гайку сначала рукой, а затем с помощью
динамометрического ключа, прилагая следующий крутящий момент.
Наружный блок Внутренний блок
Сторона трубы с газом
Сторона трубы с жидкостью
• Приложениечрезмерногокрутящегомоментаможетстать
причиной утечки газа.
• Выполнитеэлектрическиесоединенияиоставьтесистемуврежиме
"stand by" (Ожидание). Не включайте систему!
Это необходимо для лучшей работы в вакууме (положение Электронного
расширительногоклапана-EEV-полностьюОТКРЫТОЕ).
3. Подключите заправочный шланг со стороны коллектора манометра низкого
давления к сервисному отверстию газа, как показано на рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Подавайте воздух в соединенные трубки с помощью вакуумного насоса
примерно 15 минут.
Убедитесь, что примерно через 10 минут манометр показывает
-0,1 МПа (-76 см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
Закройте вентиль на стороне манометра низкого давления, поворачивая его
вращением по часовой стрелке.
Отключите вакуумный насос.
Понаблюдайте в течение 2 минут, изменяется ли давление газа.
Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа в
открытое положение.
Вакуумный
насос
Манометр коллектора
Вентиль
Сервисное
отверстие для газа
<Низкое давление>
Сервисное отверстие
для жидкости
<Высокое давление>
(Предотвращение
обратного течения)
• Воздух,оставшийсявконтуреохлаждения,вкоторомимеетсявлага,можетпривестикнарушениюработы
компрессора.
• Приустановкеизделиявсегдаобращайтесьвсервисныйцентриливпрофессиональноемонтажноеагентство.
Добавление хладагента
Наружный
диаметр
Крутящий момент
Н•м кгс•см
ø6,35 мм
14~18 140~180
ø9,52 мм
34~42 350~430
ø12,70 мм
49~61 500~620
ø15,88 мм
68~82 690~830
Добавляйте хладагент в соответствии со следующей таблицей:
Если вы пользуетесь трубками длиной более 4 или 5 м,
На каждый дополнительный метр следует добавлять 'A' грамм хладагента R-410A.
Если вы пользуетесь трубками длиной менее 4 или 5 м,
То достаточно выполнить обычную продувку.
Дополнительные подробности приведены в Руководстве для пользователя.
Модель A
09/12
10
18
20
24
30
ПРИМЕЧАНИЕ
-44
