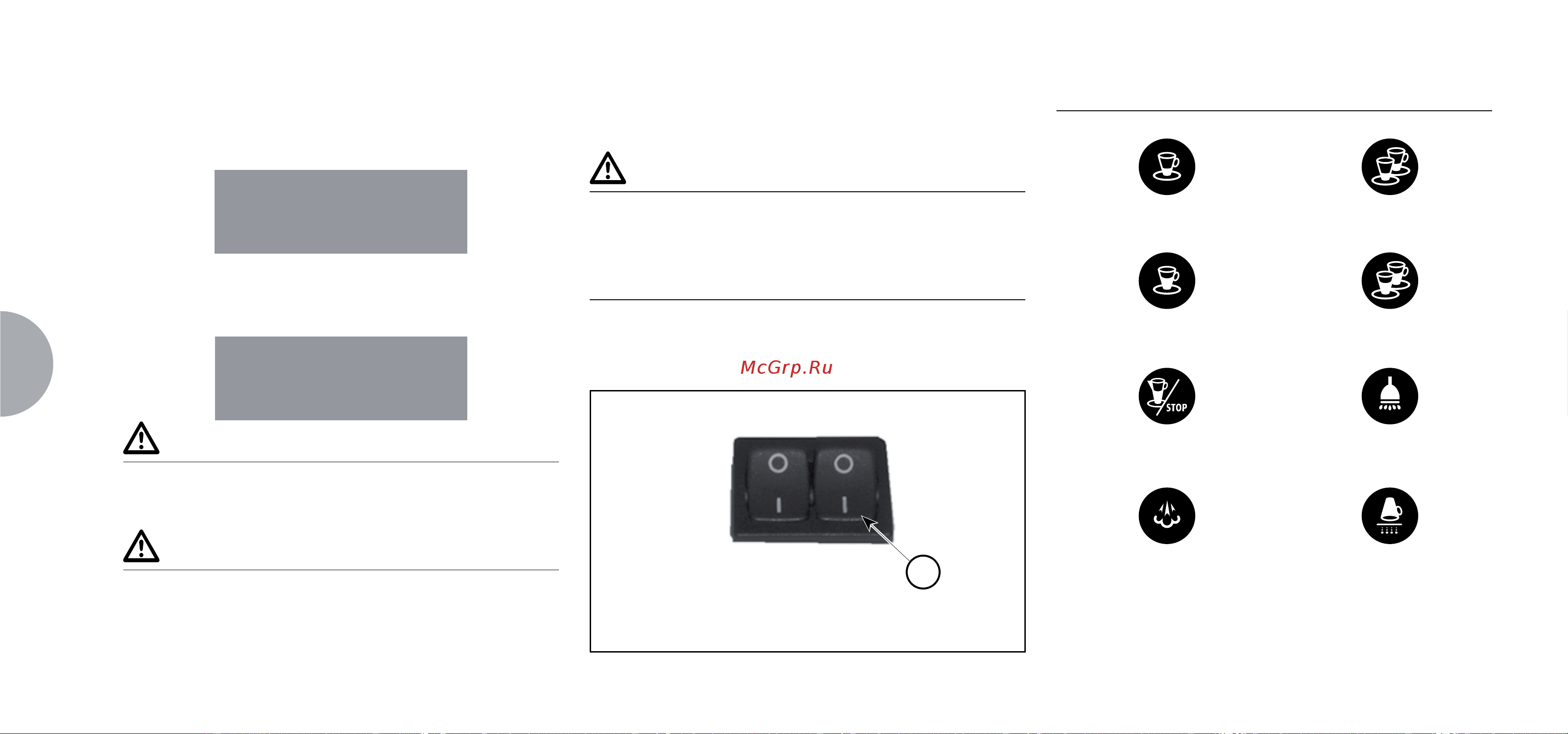

The control unit will perform an auto diagnosis of all func-
tions and all of the selection keys will light up.
Once the diagnosis is complete, the display will read as
follows:
with the date and time. Once the temperature of 110°C has
been the word “Heating” will disappear to be replaced by:
NOTE
Once the auto diagnosis has been completed all the
keys are activated.
WARNING
In case the auto diagnosis indicates error or malfunc-
tion, call the assistance centre; the operator MUST NOT
intervene.
The machine will SWITCH OFF at the first time set for stop-
ping the coffee maker (see chapter on PROGRAMMING
and paragraph on PROGRAMMING ON – OFF).
NOTE
the machine can be switched on or off manually as
indicated in the previous paragraph.
6.3 LED SWITCH ON
Switch off the disconnector and set the main
switch "B" to “I”.
6.4 BUTTONS KEY
Selection Configuration
HEATING
MACHINE READY
1 Small coffee 2 Small coffees
1 Long coffee
2 Long coffees
Continuous Hot Water
Steam Cup Warmer
Fig. 15
B
