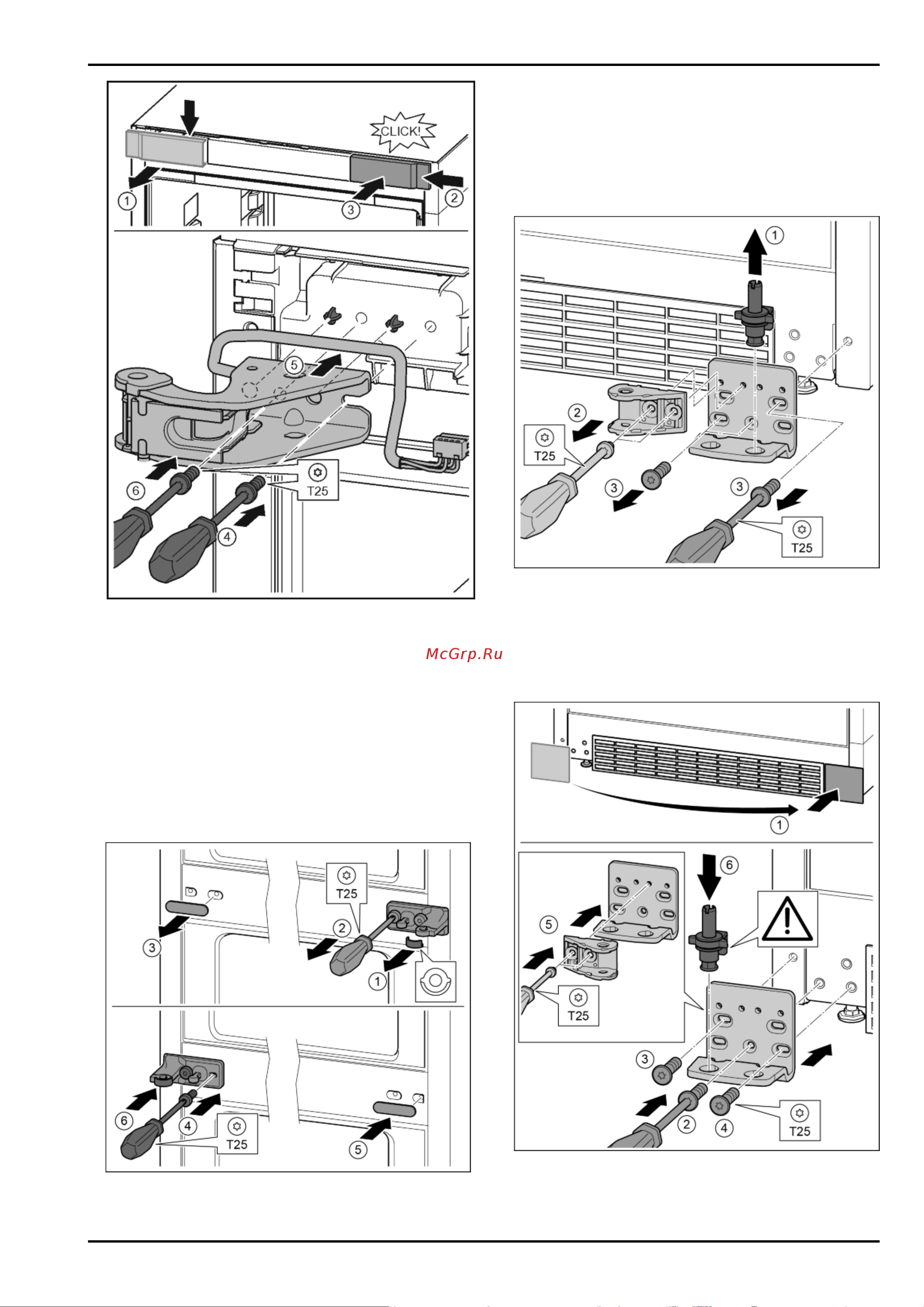

Fig. 26
u
Отпустить крышку и снять сбоку.
Fig. 26 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 26 (2)
u
Крышку зафиксировать.
Fig. 26 (3)
u
Установить винт отверткой Т25.
Fig. 26 (4)
u
Установить верхний опорный кронштейн.
Fig. 26 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 26 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 26 (6)
4.3.7 Перестановка средних опорных
деталей
Fig. 27
u
Снять шайбу.
Fig. 27 (1)
u
Выкрутить винты отверткой Т25.
Fig. 27 (2)
u
Осторожно снять крышку.
Fig. 27 (3)
u
Плотно прикрутить опорный кронштейн с подкладкой с
поворотом на 180° с другой стороны.
Fig. 27 (4)
u
Установить крышку с поворотом на 180° с другой
стороны.
Fig. 27 (5)
u
Спереди надвинуть шайбу.
Fig. 27 (6)
4.3.8 Перестановка нижних опорных частей
Fig. 28
u
Опорный палец полностью извлечь движением вверх.
Fig. 28 (1)
u
Открутить винты отверткой Т25 и снять соедини-
тельный элемент амортизатора закрывания дверей.
Fig. 28 (2)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 28 (3)
Fig. 29
u
Снять крышку и поставить с другой стороны.
Fig. 29 (1)
Ввод в работу
14 * Наличие в зависимости от модели и комплектации
