4.3.15 Монтаж нижнего амортизатора
закрывания двери

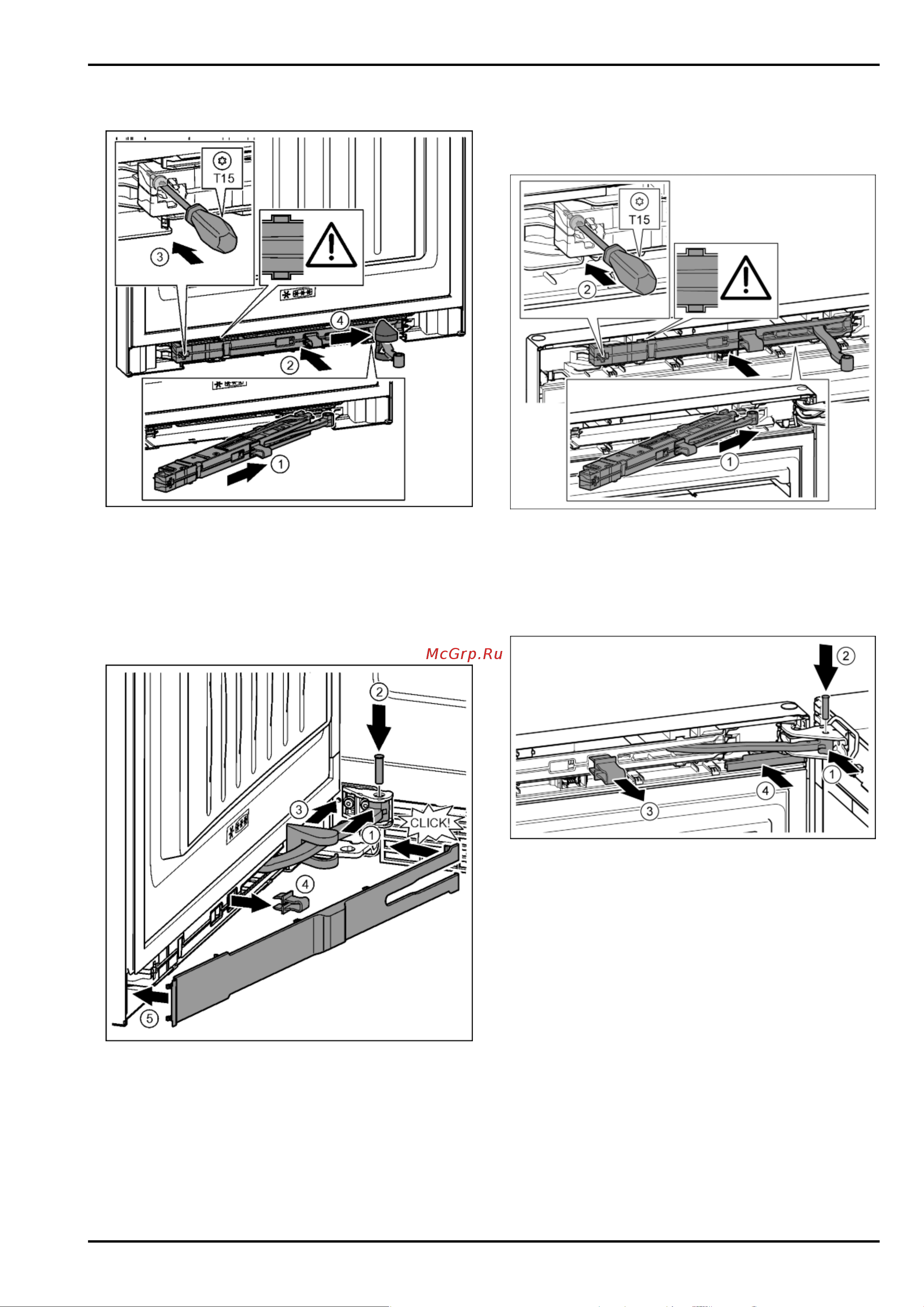

Fig. 37
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 37 (1)
u
Полностью вставить узел амортизатора в выемку.
Fig. 37 (2)
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей.
u
Затянуть винт отверткой Т15.
Fig. 37 (3)
u
Переместить крышку над шарниром.
Fig. 37 (4)
Fig. 38
Дверь открыта на 90°.
u
Повернуть шарнир в навеске.
Fig. 38 (1)
u
С помощью отвертки Т15 вставить палец в навеску и
шарнир. При этом следить за тем, чтобы выступ фикса-
тора занимал правильное положение в пазу.
Fig. 38 (2)
u
Переместить крышку опорного кронштейна вдоль
шарнира и установить над навеской.
Fig. 38 (3)
u
Снять предохранитель.
Fig. 38 (4)
u
Установить накладку со стороны ручки и повернуть.
Fig. 38 (5)
w
Накладка зафиксирована.
u
Закрыть нижнюю дверь.
4.3.16 Монтаж верхнего амортизатора
закрывания двери
Fig. 39
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 39 (1)
u
Вставить узел полностью.
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей в корпусе.
u
Затянуть винт отверткой Т15.
Fig. 39 (2)
Fig. 40
Дверь открыта на 90°.
u
Повернуть шарнир в опорном кронштейне.
Fig. 40 (1)
u
Вставить палец в опорный кронштейн и шарнир. При
этом следить за тем, чтобы выступ фиксатора занимал
правильное положение в пазу.
Fig. 40 (2)
u
Снять предохранитель.
Fig. 40 (3)
u
Надвинуть крышку.
Fig. 40 (4)
Ввод в работу
18 * Наличие в зависимости от модели и комплектации
