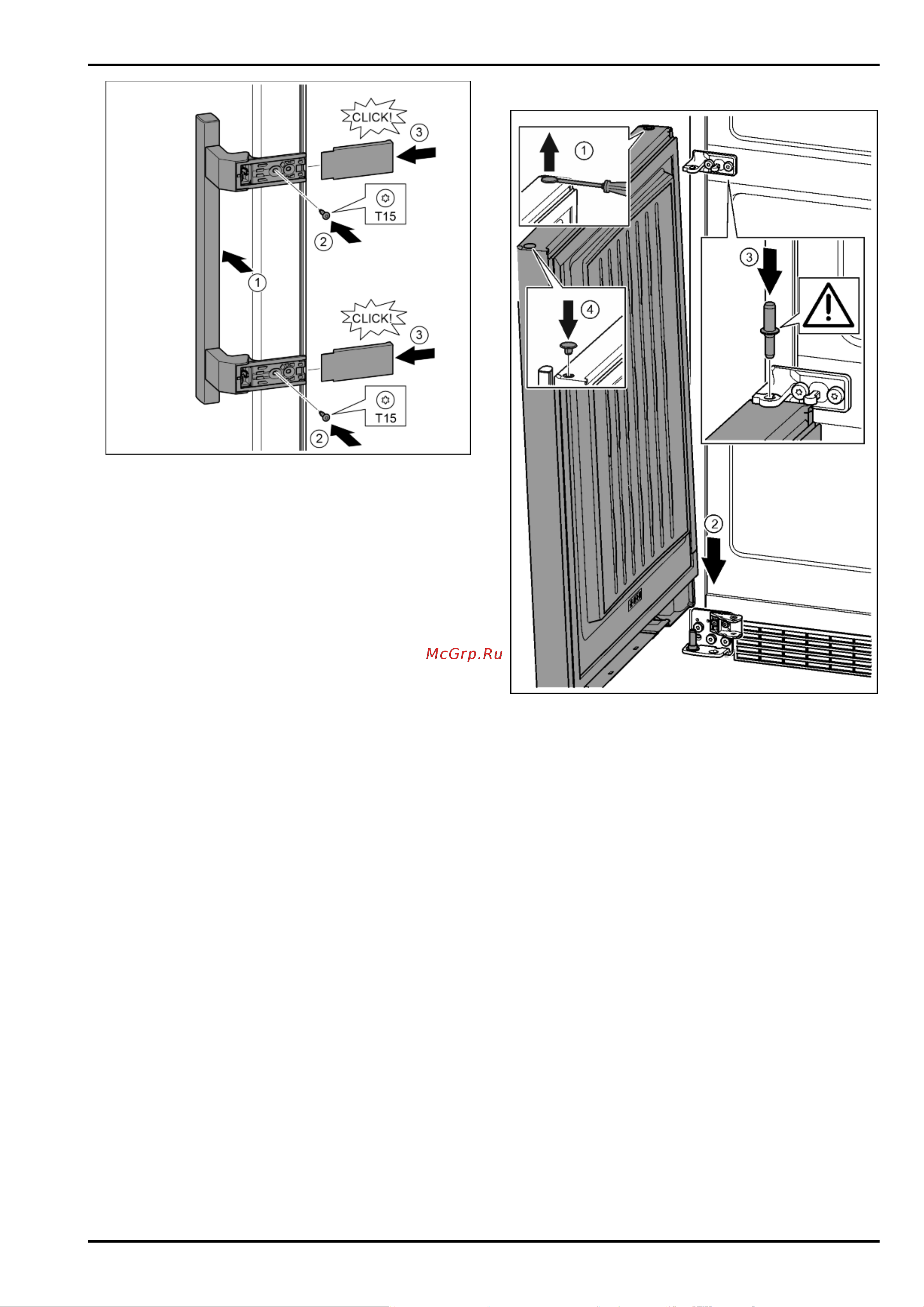

Fig. 32

Установить ручку на противоположной стороне.

Fig. 32 (1)

Отверстия под винты должны находиться точно друг

над другом.

Затянуть винты отверткой Т15.

Fig. 32 (2)

Установить крышки сбоку и надвинуть.

Fig. 32 (3)

Следить за правильной фиксацией.

4.3.11 Монтаж нижней двери

Fig. 33

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

Fig. 33 (1)

Установить дверь сверху на нижний опорный палец.

Fig. 33 (2)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 33 (3)

Заглушку снова вставить с другой стороны.

Fig. 33 (4)

Ввод в работу

16 * Наличие в зависимости от модели и комплектации
