45
Filter en onderhoud
Bij afzuigkappen met twee filtercassettes:
Attentie: De halogeenlampen moeten uit-
geschakeld en afgekoeld zijn.

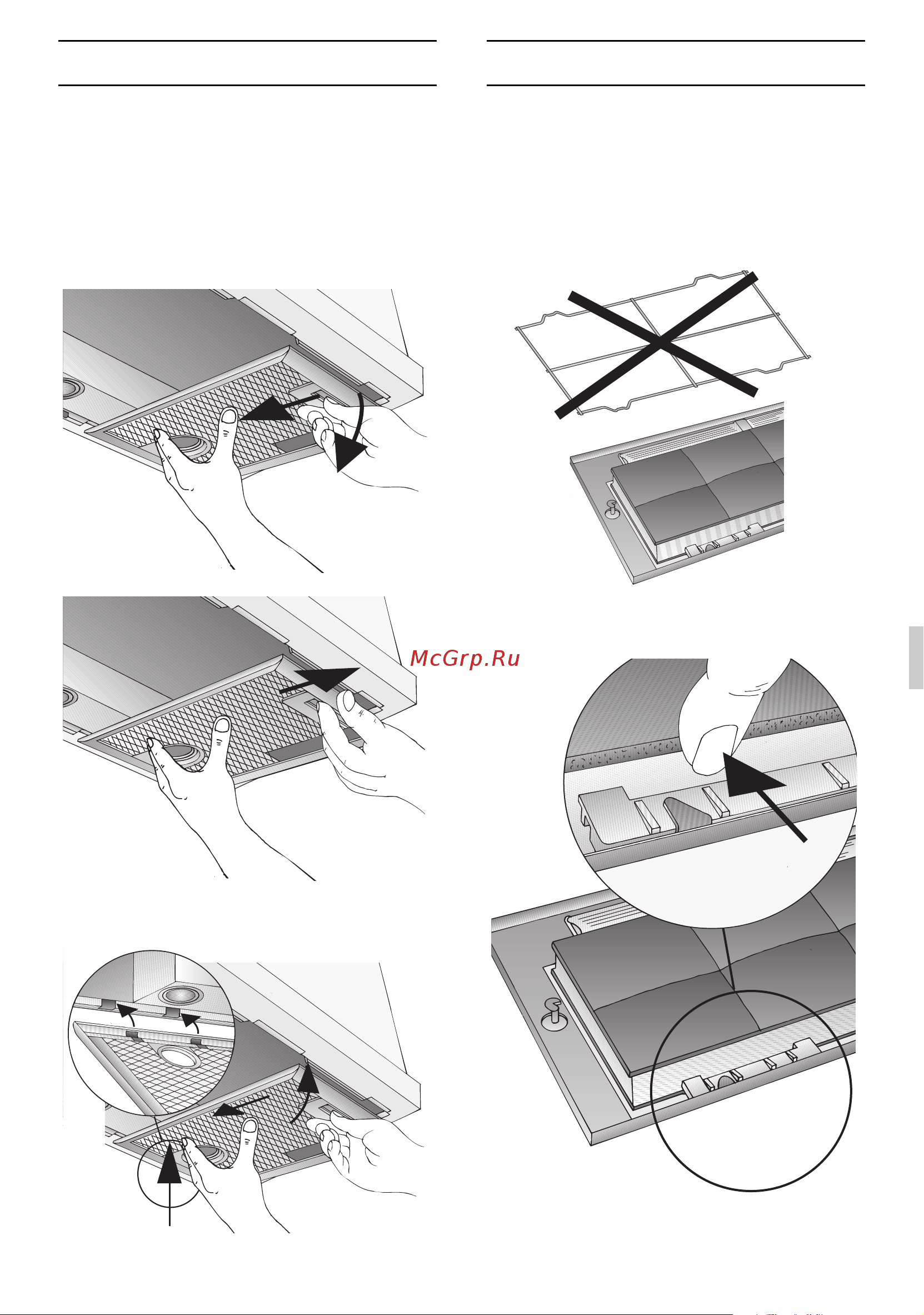

1. Druk de vergrendeling op de vetfilters in
de pijlrichting in en klap het vetfilter eerst
iets naar onderen. Maak hem los door
hem naar u toe te trekken.
2. Reinig de vetfilters.
3. Breng de gereinigde vetfilters weer aan.
Uit- en inbouwen van het actieve-
koolfilter
Bij afzuigkappen met een filtermat:
1. Uitbouwen van het filter, zie Vetfilter.
❑ Het draadrooster is bij inbouw van
een actieve-koolfilter niet nodig.
2. Leg het actieve-koolfilter op de filtermat
en klem hem vast.
3. Monteren van het filterframe.
❑ Zie Vetfilter.
Actieve-koolfilter
