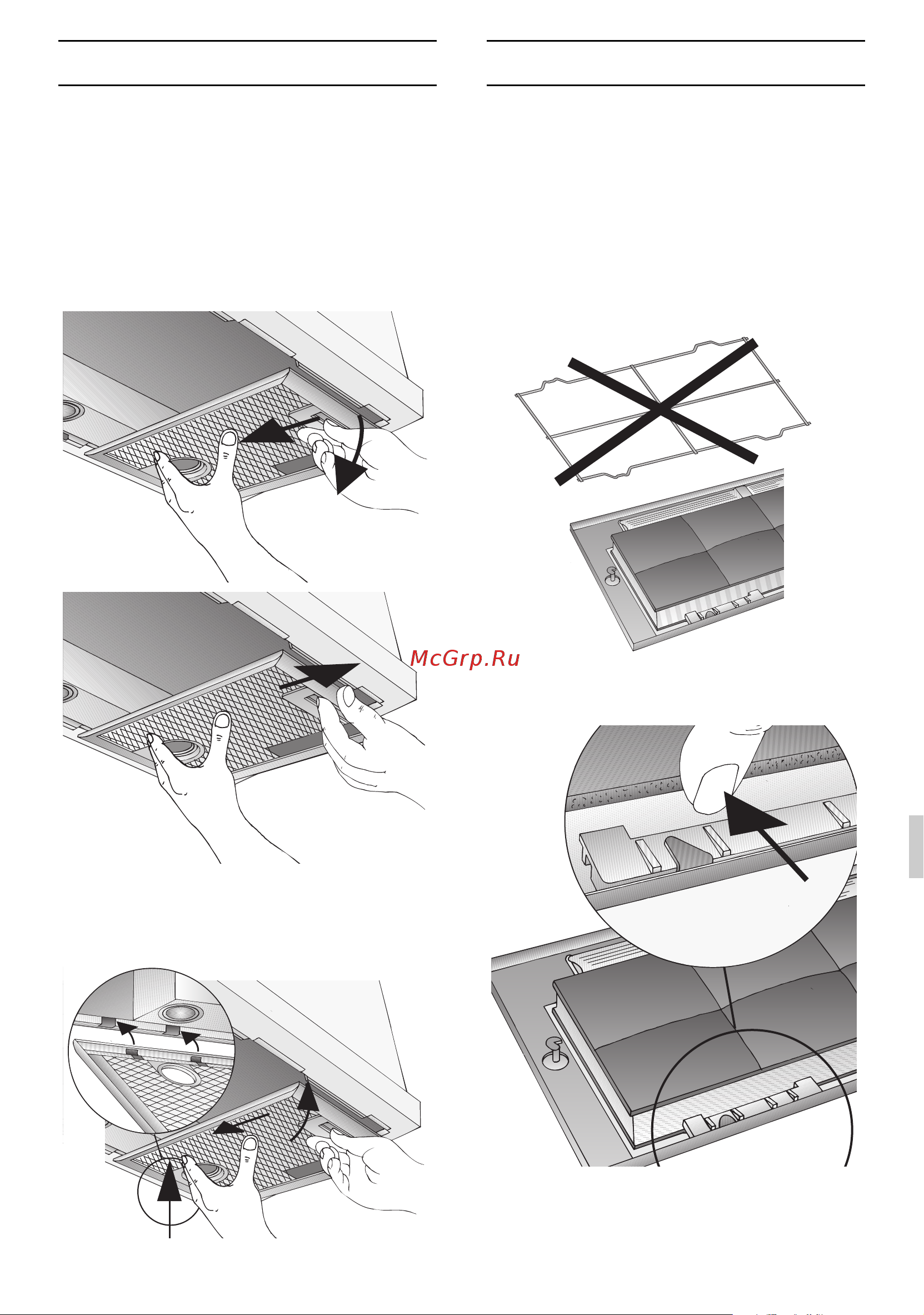

Filtro e Manutenção
Desmontagem e montagem do filtro
de carvão activo
Nos exaustores com uma esteira de
filtro:
1. Para desmontar o filtro, ver filtros para
gorduras
❑ A grelha de arame deixa de ser
necessária com a montagem dum fil-
tro de carvão activo.
2. Coloque o filtro de carvão activo na
esteira de filtro e fixe-o nela.
3. Monte a armação do filtro.
❑ Ver filtro para gorduras.
Nos exaustores com duas cassetes de
filtro:
Atenção: As lâmpadas de halogéneo têm
que estar desligadas e frias.
1. Pressione o entalhe nos filtros de gordu-
ra no sentido da seta e dobre, primeiro,
o filtro um pouco para baixo. Solte-o
puxando-o para si.
2. Limpe os filtros de gorduras.
3. Volte a montar os filtros de gorduras
limpos.
Filtro de carvão activo
85
