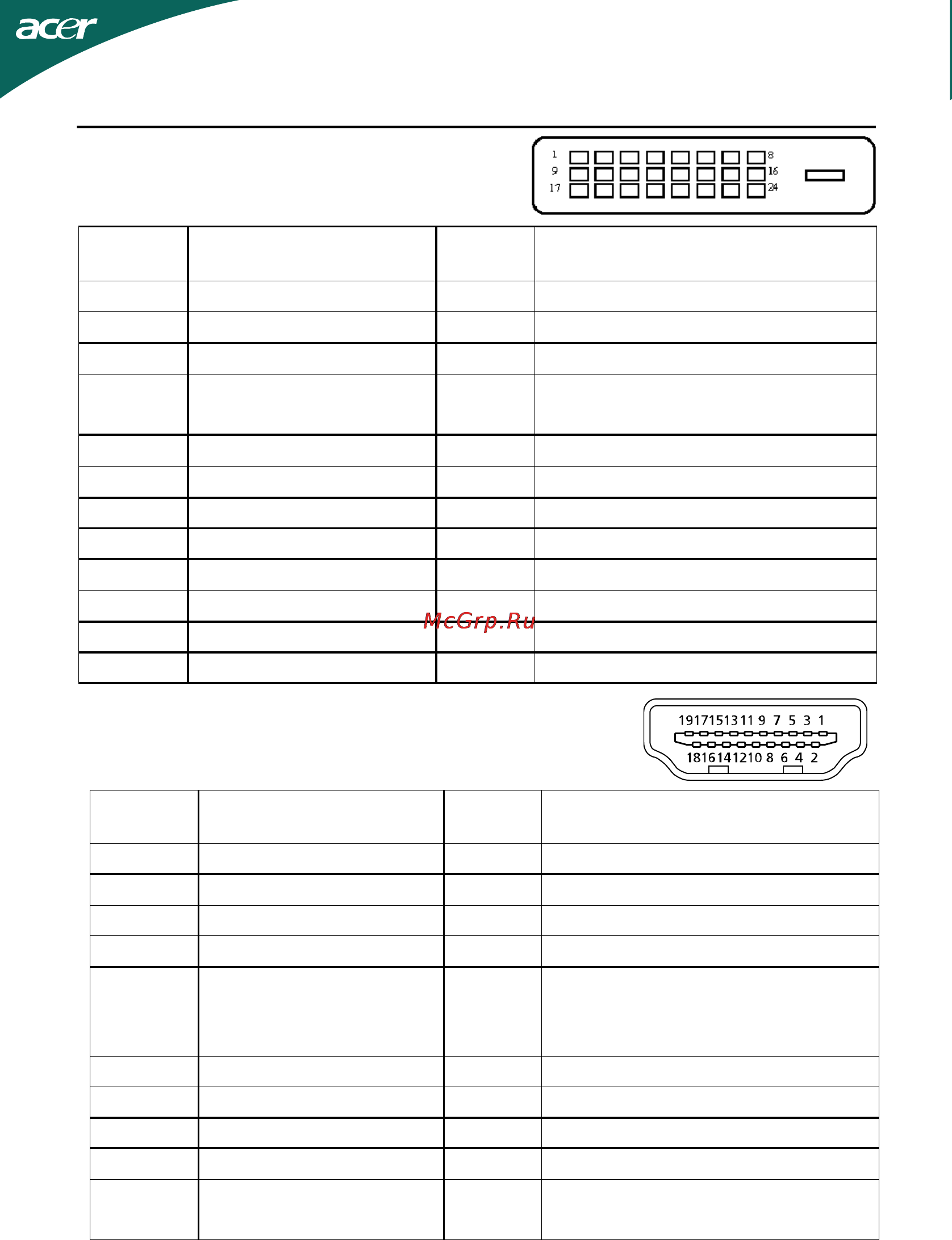

![Acer G245HQBID [11/23] Контакт значение контак т значение](/views2/1001006/page11/bgb.png)
RU-10
Контакт
Значение Контак
т
Значение
1. TMDS Data2- 13. TMDS Data3+
2. TMDS Data2+ 14. Питание +5 В
3. TMDS Data GND 15. Self tect
4. TMDS Data4- 16. Определение "горячего"
Sподключени
5. TMDS Data4+ 17. TMDS Data0-
6. DDC Clock 18. TMDS Data0+
7. DDC Data 19. TMDS Data GND
8. NC 20. TMDS Data5-
9. TMDS Data1- 21. TMDS Data5+
10. TMDS Data1+ 22. TMDS Clock GND
11. TMDS Data GND 23. TMDS Clock+
12. TMDS Data3- 24. TMDS Clock-
24-контактный сигнальный кабель
цветного дисплея*
19-контактный сигнальный кабель
цветного дисплея*
*для определенных моделей
Контакт
Значение Контак
т
Значение
1. Данные TMDS 2+ 10. Тактовый сигнал TMDS +
2. Данные TMDS 2 экран
11. Тактовый сигнал TMDS, экран
3. Данные TMDS 2- 12. Тактовый сигнал TMDS -
4. Данные TMDS 1+ 13. CEC
5. Данные TMDS 1 экран
14. Зарезервировано (нормально
замкнутое состояние в
устройстве)
6. Данные TMDS 1- 15. SCL
7. Данные TMDS 0+ 16. SDA
8. Данные TMDS 0 экран
17. Земля DDC/CEC
9. Данные TMDS 0- 18. Питание +5 В
19. Определение "горячего"
подключения
