Pусский
Подсоединение к электричеству
Перед установкой устройства внимательно прочитайте раздел «Требования
безопасности» на стр. 6.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСТВУ ДОЛЖНО ПРОИСХОДИТЬ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ
НОРМАМИ СТРАНЫ, К КОТОРОЙ УСТАНАВЛИВАЕТСЯ УСТРОЙСТВО; ВСЕ АРБОТЫ ПО ПОДКЛЮЧЕНИЮ
ДОЛЖНЫ ПРОИЗВОДИТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ, АВТОРИЗОВАННЫМ
ПРОИЗВОДИТЕЛЕМ. НЕСОБЛЮДЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЯМ,
НЕСЧАСТНЫМ СЛУЧАЯМ, А ТАКЖЕ АННУЛИРУЕТ ГАРАНТИЮ И ОСВОБОЖДАЕТ ПРОИЗВОДИТЕЛЯ ОТ ЛЮБОЙ
ОТВЕТСТВЕННОСТИ
.
LI2293A0 - Stampato: 01-2012
ww
w
.unox.com

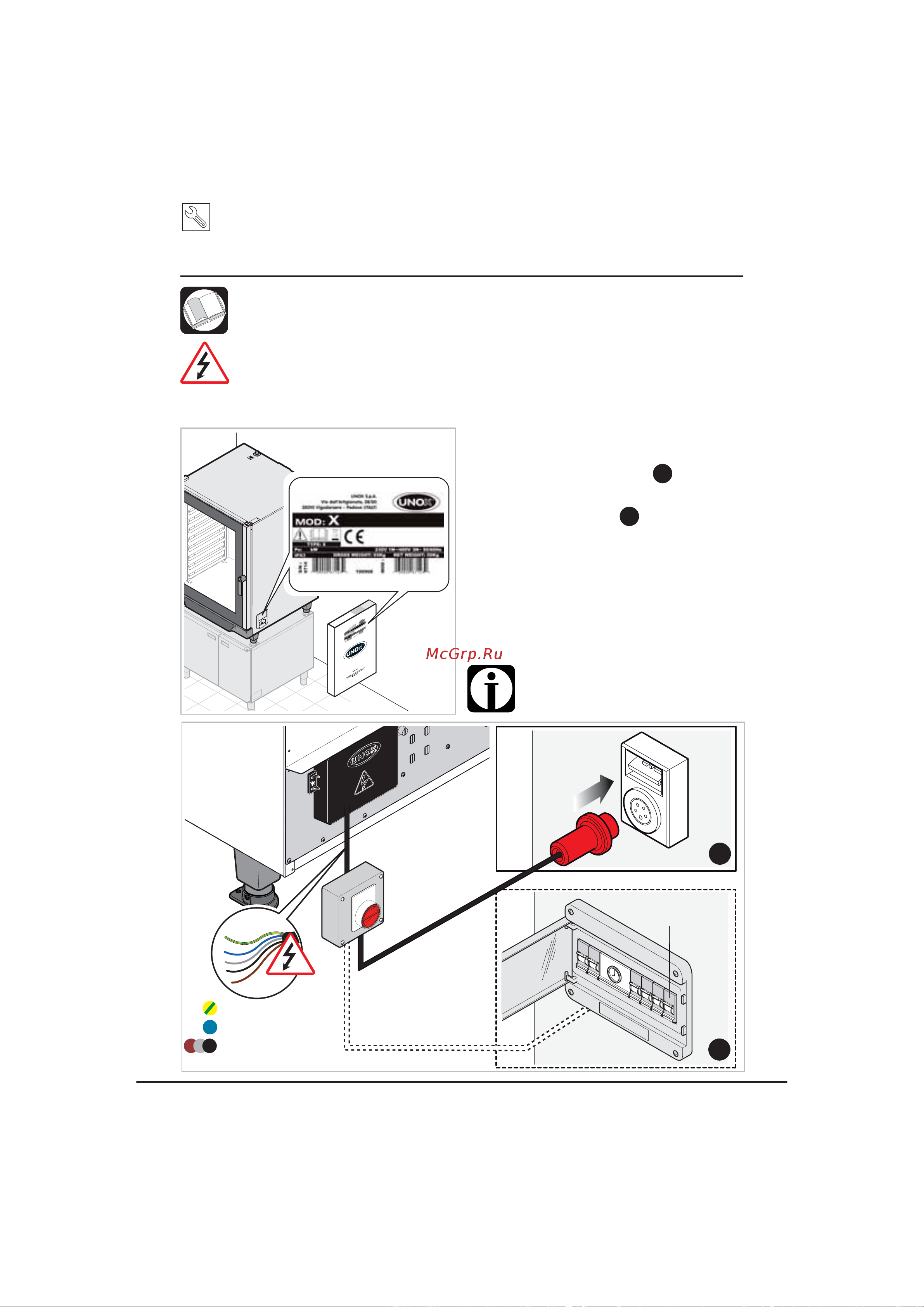

Подсоединение к электричеству осуществляется путем
монтажа розетки (не поставляется в комплекте)
соответствующего типа для максимальной мощности,
потребляемой печью и напряжением
A
(эти сведенья
есть в листе технических данных). Если это невозможно,
провода, поставляемые производителем, напрямую
соединяются с электрощитком
B
.
Перед подсоединением устройства к электричеству
всегда сравнивайте данные мощности устройства с
характеристиками электросети.
Устройство выходит с фабрики с кабелем питания (400В
~ 3Ф + N+PE 50/60 Гц - три фазы+нейтраль+заземление)
уже смонтрованным с платой. Для адаптации печи к
разным видам напряжения и мощности изучите главу
«Адаптация к различным видам напряжения» на
стр
.
21.
Электрическая схема находится в
«Техническом листе», который идет в
комплекте с печью.
Для правильного подключения к электричеству устройство должно:
- быть включено в эквипотенциальную систему, эффективность которой проверена и
соответствует действующим нормам. Это подсоединение должно быть выполнено между
оборудованием с помощью зажима с соответствующим значком. Эквипотенциальный провод
должен иметь минимальный разрез 10 мм 2 и должен быть желто-зеленого цвета;
- должно быть заземлено (зелено-желтый провод).
- должно быть соединено с термо-дифференциальным переключателем в соответствии с
действующими нормами;
- должно быть соединено с многополюсным выключателем.
A
B
ДИФФЕРЕНЦИАЛЬНЫЙ
+ ТЕРМОМАГНИТНЫЙ
ВЫКЛЮЧАТЕЛИ
МНОГОПОЛЮСНЫЙ
ВЫКЛЮЧАТЕЛЬ
заземление (желтый/зеленый)
нейтраль (синий)
три фазы (L1 - L2 - L3)
(коричневый/серый/черный)
20
