38

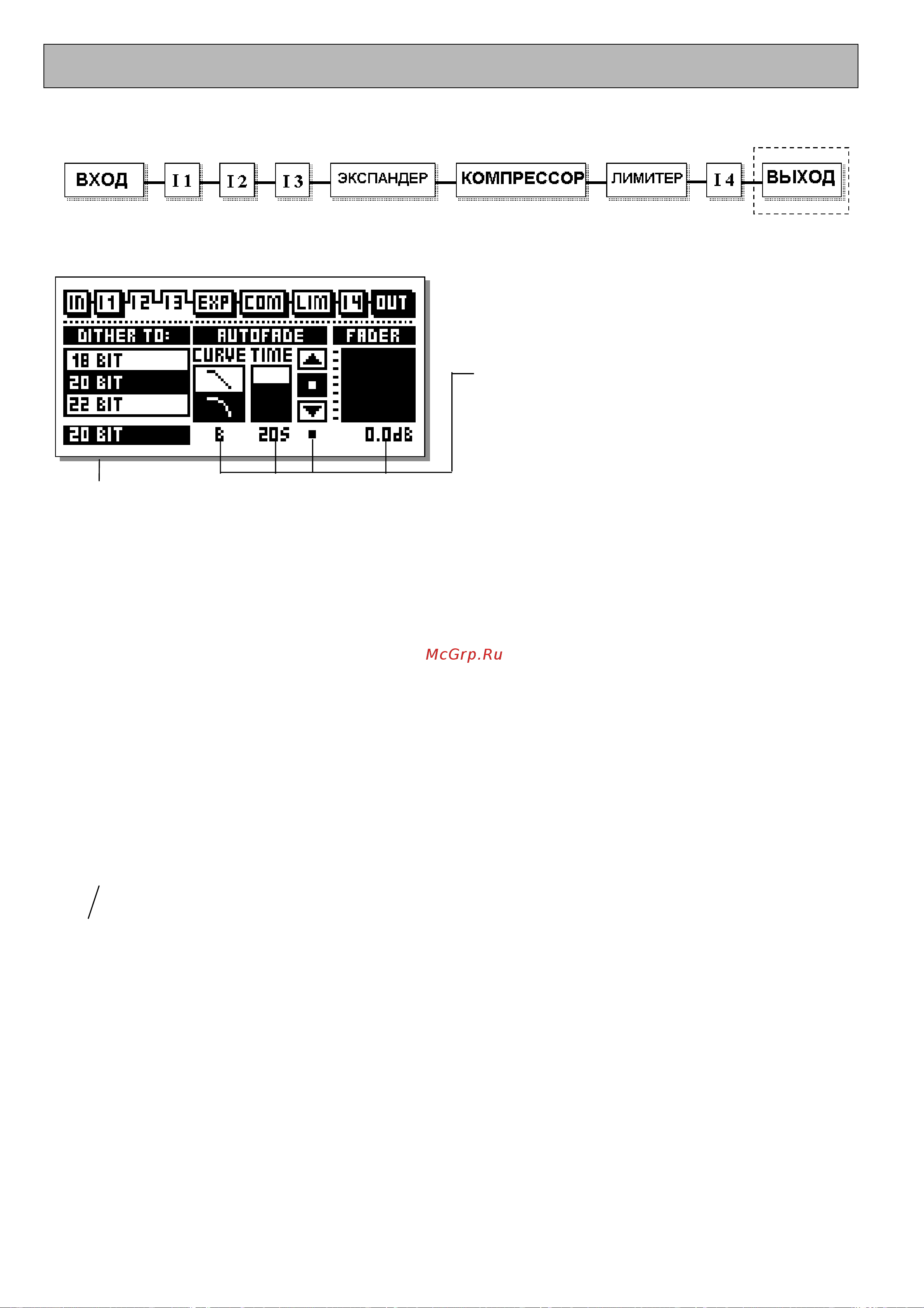

Меню Main
Блок Output (Выход)
Пунктиром выделен описываемый блок обработки
Блок Output (выход)
DITER TO: выберите кол-во бит, до которых
будет понижено разрешение сигнала при
дитеринге:
8 bit
16 bit
(по умолчанию для S/PDIF)
18 bit
20 bit
22 bit
24 bit
(по умолчанию для AES)
Доступ к блоку OUT осуществляется при
помощи кнопок BLOCK
Параметр DITER TO (дитеринг)
Использование дитеринга чрезвычайно важно при
цифровой коммутации аудиооборудования.
Каждый раз, когда разрешение меняется с более
высокого на более низкое, необходимо применять
дитеринг (рэндомизацию), алгоритм,
минимизирующий искажения для сигналов,
уровень которых близок к шумовому порогу. Даже
если в целях регулировки уровня сигнал проходит
только через цифровой микшерный пульт или
DBMAX, все равно следует применять дитеринг,
особенно если следующее в цепочке устройство
работает с более низким разрешением.
В DBMAX алгоритм дитеринга применяется только
на основных цифровых выходах и не влияет на
выходной аналоговый сигнал. Для контроля
окончательного результата следует прослушивать
сигнал на выходе принимающего устройства.
Секции Autofade и Fader:
CURVE
– тип кривой фейд-аута
TIME –
время фейд-аута
FADE –
увеличение/уменьшение сигнала
(up/down)/остановка фейда (stop)
Fader –
ручной фейд-аут.
Примечание:
При подключении аппаратного фейдера все эти
параметры недоступны.
Разрешение дитеринга
Выходное разрешение DBMAX = 24 бита. Если
устройство, принимающее сигнал от DBMAX,
имеет более низкое разрешение, следует
применять алгоритм дитеринга – в целях
обдеспечения равного разрешения.
Пример: если DBMAX подключен к DAT-
магнитофону через интерфейс AES/EBU или
S/PDIF, разрешение на выходе DBMAX должно
быть понижено до 16 бит (DITER TO = 16 BIT).
Если принимающее устройство, например
рабочая станция с устройством записи на жесткий
диск, способно записывать с разрешением 24
бита, алгоритм дитеринга DBMAX должен быть
отключен.
Если запись в таком устройстве осуществляется с
разрешением 16 бит, а обработка с 24-битовым
разрешением, то дитеринг DBMAX также должен
быть отключен, а в принимающем устройстве -
включен.
В случае сомнений, попробуйте записать
синусоидальный сигнал низк ого уровня через
DBMAX с выключенным дитерингом. Для записи
на 16-битовую систему установите уровень
приблизительно -60 dBFS. Затем воспроизведите
сигнал, повысив чувствительность
приблизительно на 40 дБ, прислушиваясь к
искажениям. Если искажения явно слышны, то на
принимающем устройстве внутренний дитеринг не
применяется, и в этом случае его необходимо
включить в DBMAX.
