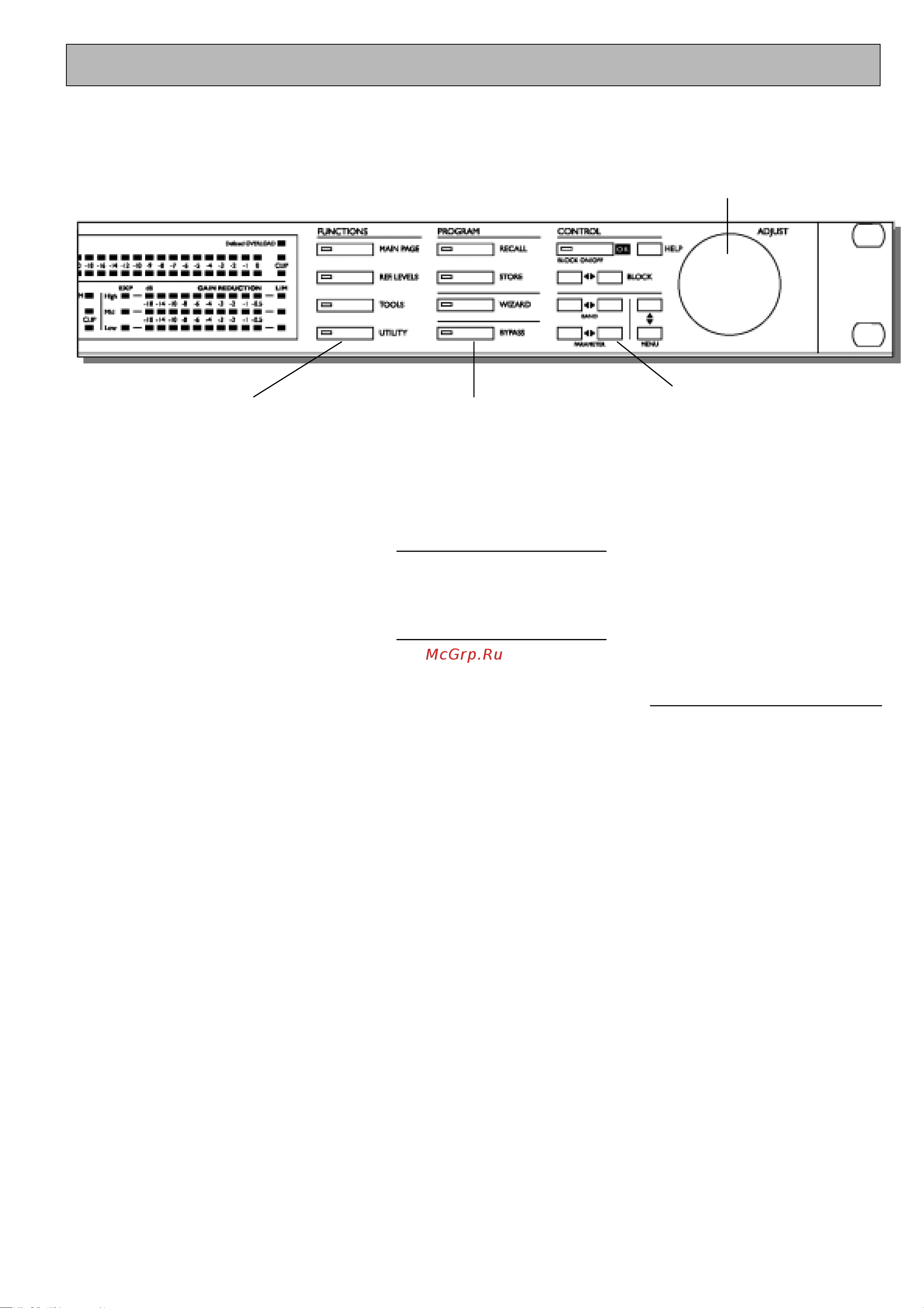

Лицевая панель
Кодер ADJUST -
изменяет значения
параметров и
позволяет выбирать
пресеты
Секция FUNCTIONS
Кнопка MAIN PAGE
(основное меню) –
вход в
меню редактирования всех
«этапов» прохождения
сигнала, от входа до выхода.
.
Кнопка REF. LEVELS
(эталонные уровни) –
вход в
меню параметров
входов/выходов.
Кнопка TOOLS
(инструменты) -
доступ к
алгоритмам оптимизации
качества звукового материала.
Кнопка UTILITY (утилиты) -
функция защиты, расчет
параметров времени,
управление памятью и др.
Секция PROGRAMM
Кнопка RECALL (вызов) -
вызов пресетов из памяти.
Кнопка STORE (сохранение)-
сохранение в памяти и
наименование пресетов.
Кнопка WIZARD
– режим
помощи в поиске правильных
значений необходимых
параметров.
Кнопка BYPASS (обход) -
обход функций обработки
сигнала.
Секция CONTROL
Кнопка OK -
подтверждение
операций и включение /
выключение отдельных блоков
обработки.
Кнопка HELP (помощь) -
при
нажатии на дисплей
выводится справка (на англ.
языке).
Кнопки BLOCK ◄ ►-
выбор
определенного блока
алгоритмов в целях
редактирования в режиме Main
Page.
Кнопки MENU ▼▲
(меню) -
вертикально ориенти рованный
селектор меню.
Кнопки PARAMETER ◄ ►
(параметр) -
горизонтальны й
селектор изменяемого
параметра.
Кнопки BAND ◄ ► (полоса
частот) –
переключение
между пятью частотными
полосами при работе с меню
Com/Lim/Exp.
В меню EQ кнопками BAND
осуществляется выбор одного из
пяти фильтров в целях
редактирования параметров.
