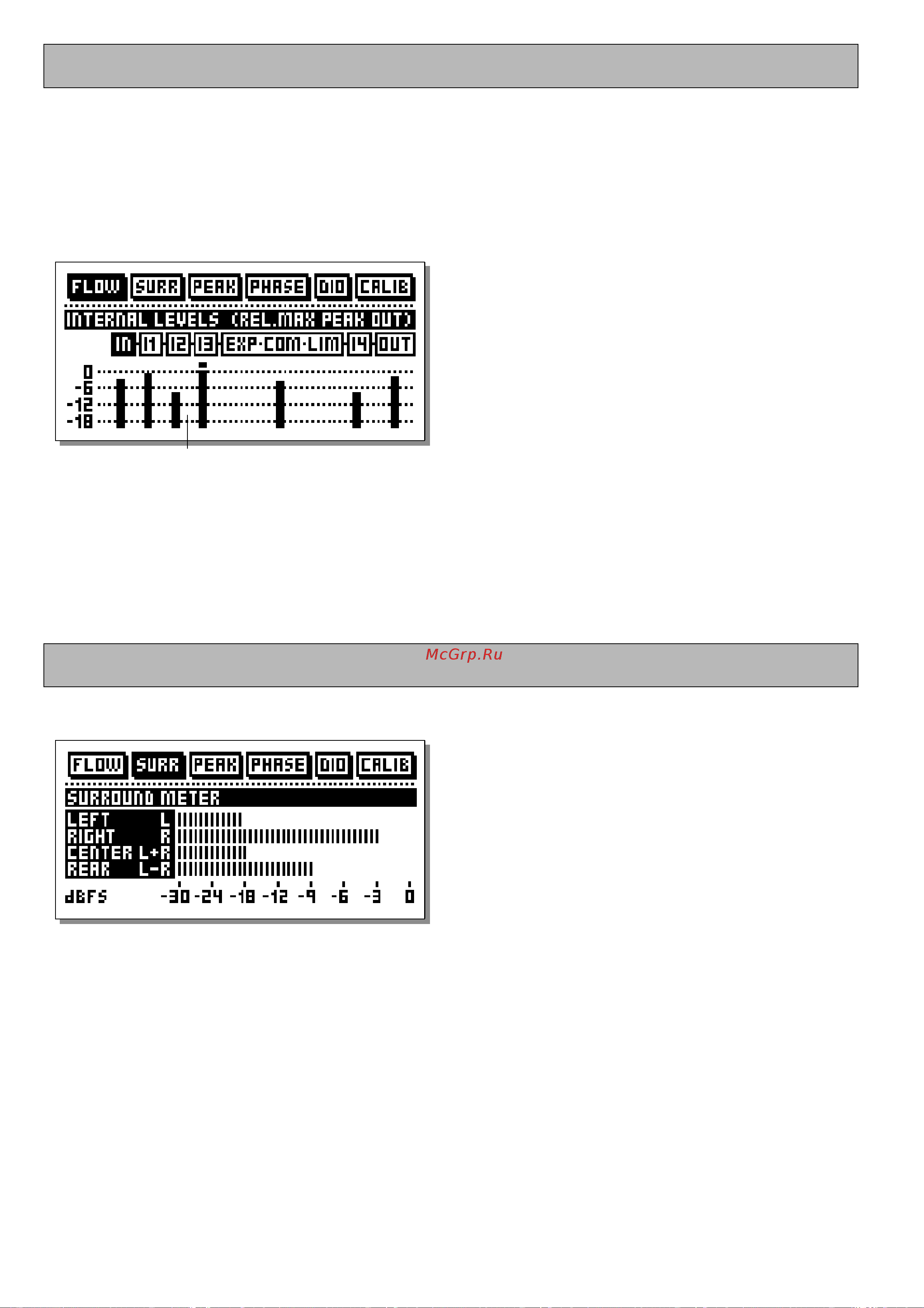

40
Меню Tools
Внутренние индикаторы (Flow)
В меню TOOL пользователю становятся доступны несколько секций с различными «инструментами»
для контроля.
Внутренние индикаторы (FLOW)
В этой секции расположены пять (без блоков входа и
выхода) небольших пиковых индикаторов,
отображающих уровень сигнала в различных блоках
обработки DBMAX. Показания этих индикаторов
соотносятся с абсолютным значением пиков,
установленным в меню эталонных уровней
(Ref.Levels).
Если в каком-либо из блоков возникла перегрузка,
доступ к данному блоку осуществляется кнопками
PARAMETER (выбор блока) и п оследующим нажатием
кнопки OK
.
Индикаторы уровней сигнала (РРМ) внутри блоков обработки
Меню Tools
Surround-индикатор
Surround-индикатор (SURR)
Индикатор с 4 шкалами, на которых отображаются
уровни в следующих режимах: Left (левый канал), Right
(правый канал), Center Left+Right (сумма левого и
правого каналов) и Reаr Left-Right (разность левого и
правого каналов).
Служит для расширенного визуального контроля над
уровнями сигнала.
