Tc Electronic DBMAX [6/49] Лицевая панель
![Tc Electronic DBMAX [6/49] Лицевая панель](/views2/2007803/page6/bg6.png)
6

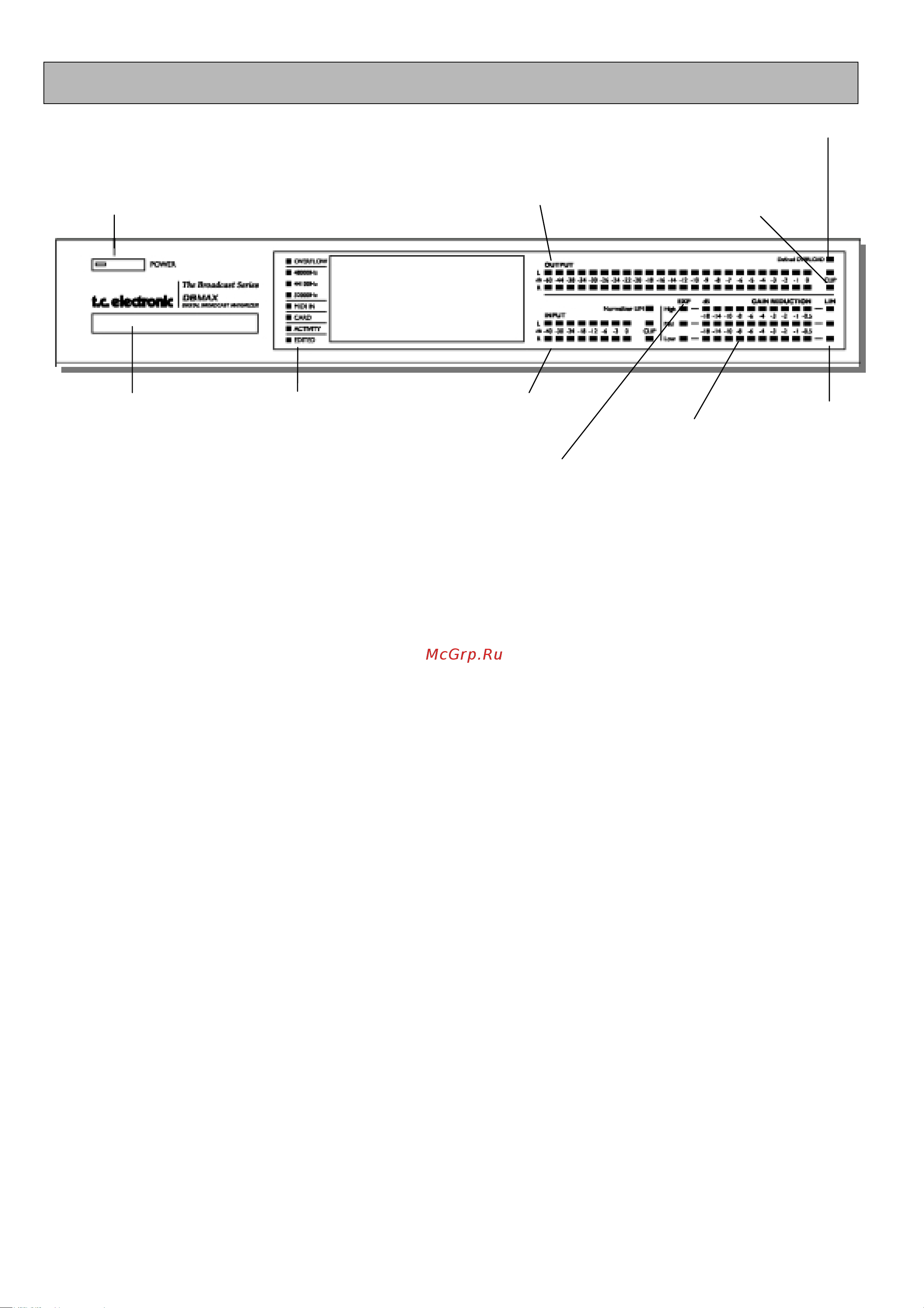

Лицевая панель
POWER - электронный
выключатель питания
Для включения прибора
удерживайте нажатым
более 2 секунд
OUTPUT
– подробные РРМ
индикаторы выходного уровня
Defined OVERLOAD
– индикатор
заданной перегрузки
INPUT
–РРМ
индикаторы
входного уровня
Слот для РС-карты
Пресеты могут быть
скопированы с/на
стандартной карты
памяти PCMCIA/PC-
CARD
Группа индикаторов
OVERFLOW –
индикатор
внутренней перегрузки
48000Hz, 44100Hz и 32000
Hz -
светодиодные
индикаторы входной
частоты дискретизации
MIDI IN -
Индикатор активности
MIDI (RS485)
CARD -
индикатор
присутствия совместимой
PCMCIA-карты
ACTIVITY -
индикатор
активности процесса
вычислений
EDIT –
индикатор,
указываеющий, что
текущий пресет был
отредактирован
EXP –
светодиоды
активности
многополосного
экспандера
GAIN REDUCTION -
индикаторы
подавления
чувствительности
High
- указывает на
максимальное
подавление
чувствительности в
двух полосах ВЧ
Mid
- указывает на
максимальное
подавление
чувствительности в
полосе СЧ
Low - указывает на
максимальное
подавление
чувствительности в
двух полосах НЧ
LIM –
светодиоды
срабатывания
лимитеров
CLIP -
светодиоды
перегрузки на выходах
