10
TASCAM iXR
and contact the retailer where you purchased
the unit or a TASCAM service center to request
repair.
When using a computer (Windows/Mac)
When this unit is connected to a computer, it will
operate using USB bus power, so connecting a
separate power supply device is not necessary.

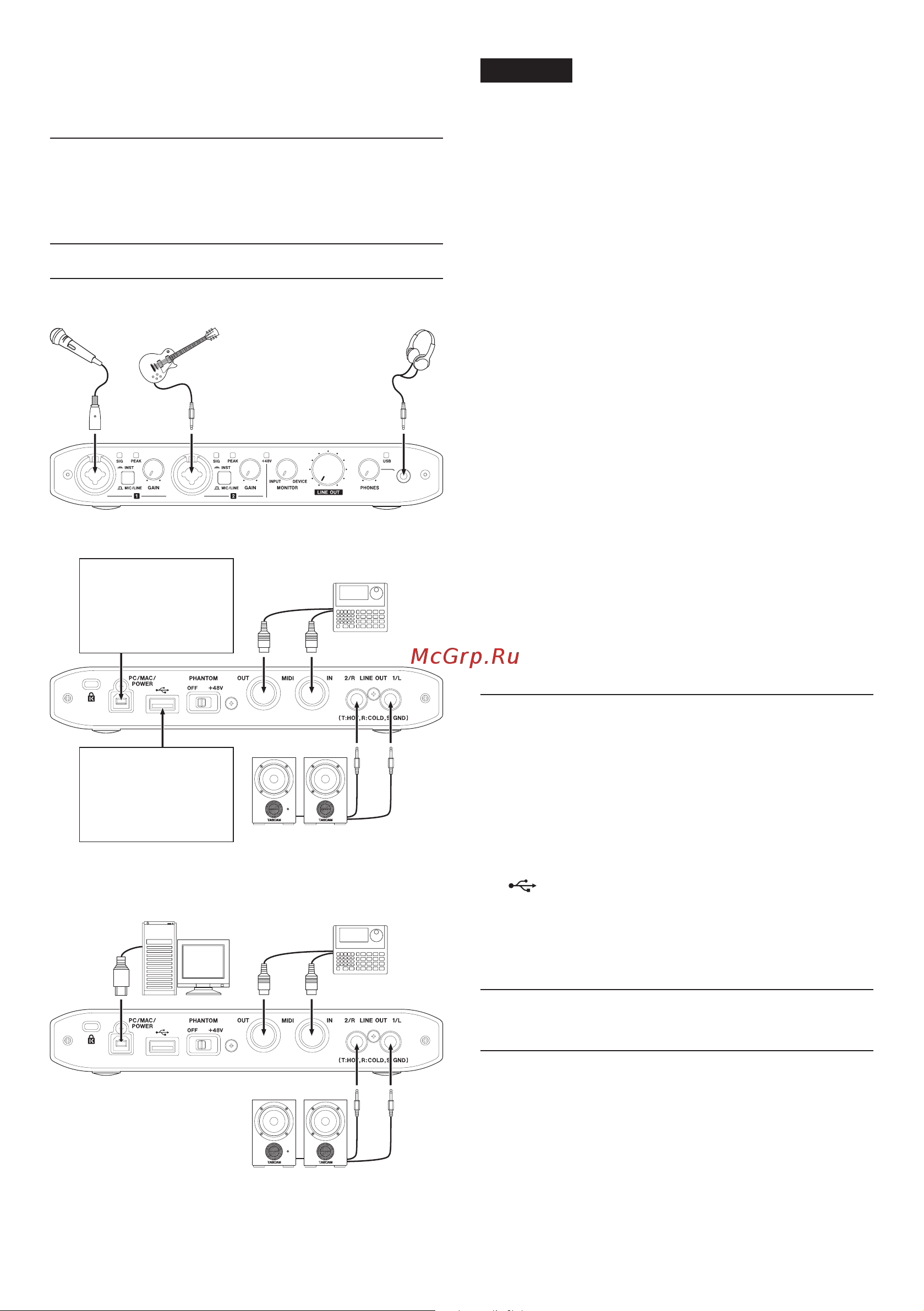

Connection illustrations
Vocal mic
Guitar
Headphones
Connection example (front)
Drum machine
Powered monitor speakers
with balanced connections
USB power adapter
included with iPad/
iPhone (using USB
cable included with
iXR)
iOS device (using
Lightning-USB cable
included with iOS
device)
Connection example with an iOS device (rear)
Drum machine
Powered monitor speakers
with balanced connections
Computer
Connection example with a computer (rear)
CAUTION
• Before making connections, turn this unit and
all connected devices (excluding computers/iOS
devices) to be connected off (standby).
• The PHANTOM switch affects both input
channels simultaneously. Do not turn phantom
power on when connecting a mic that does not
require phantom power.
• Turning phantom power on when a dynamic mic
or other mic that does not require it is connected
could damage this unit and connected
equipment.
• Do not connect or disconnect mics while
phantom power is on. Doing so could cause
a loud noise and might damage this unit and
connected equipment.
• Set the LINE OUT and PHONES knobs to their
minimum values before turning phantom
power on/off. Depending on the connected
mics, sudden loud noises from monitoring
equipment could occur, and this could damage
the equipment or harm hearing.
• When using condenser mics that require
phantom power and dynamic mics together, be
sure to use balanced dynamic mics. Unbalanced
dynamic mics cannot be used when phantom
power is enabled.
• Supplying phantom power to some ribbon mics
will break them. If you are unsure, do not supply
phantom power to a ribbon mic.
Using the USB ports when connecting
iOS devices
Connect the USB power adapter included with the
iPad or iPhone to the USB cable included with this
unit, and connect the cable to the PC/MAC/POWER
port.
To connect an iOS device, use the Lightning-USB
cable included with the iOS device to connect it to
the port.
A USB power adapter is not included with an iPod
touch. To use an iPod touch with this unit, purchase
a genuine Apple USB power adapter (capable of
supplying 5V and at least 700mA current).
Making settings on the Settings
Panel screen
8
iOS device
Tap the “iXR Settings” icon on the Home Screen.
