TASCAM iXR – Bedienungsanleitung
55

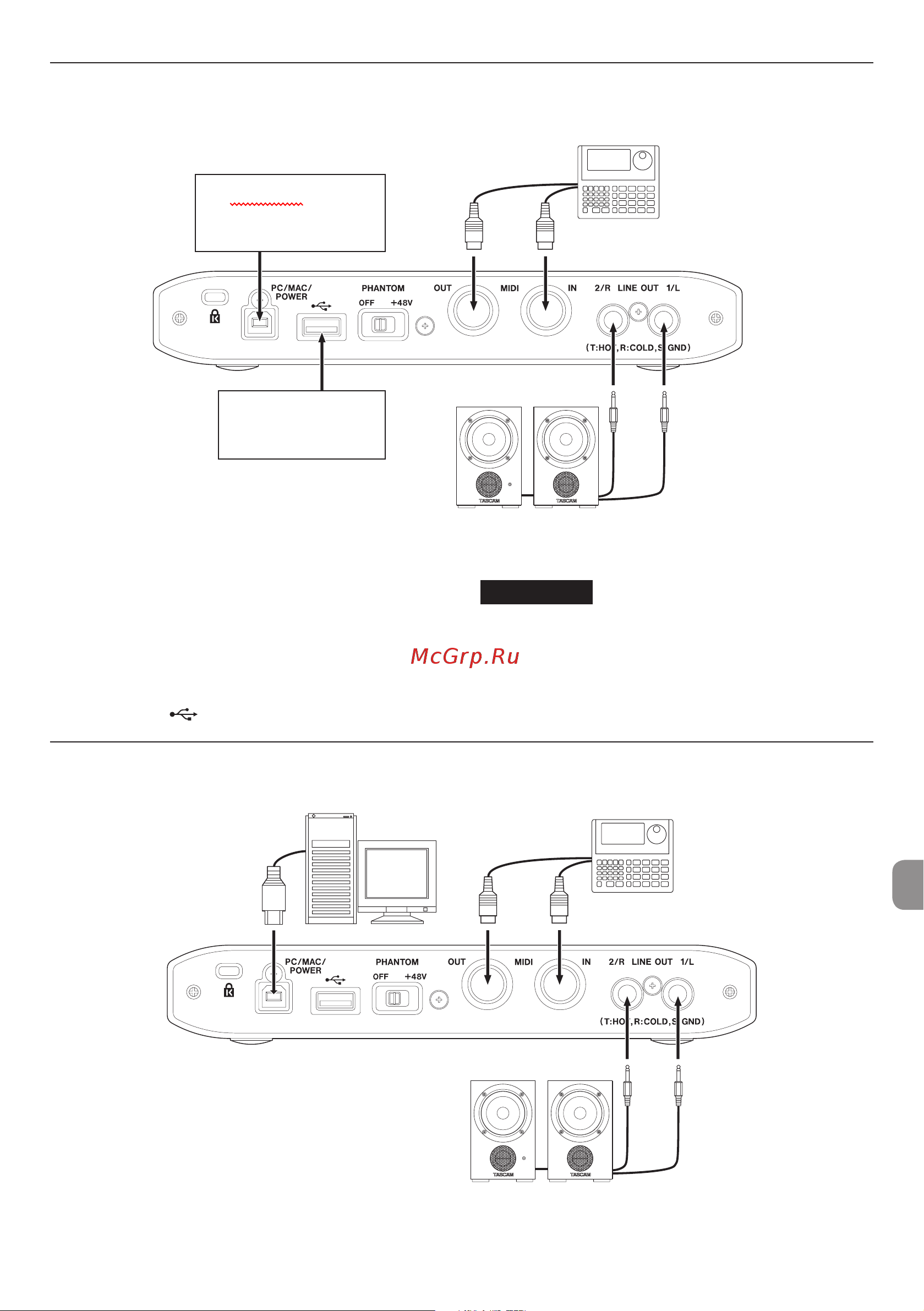

Anschlussbeispiel für den Betrieb mit einem iOS-Gerät (Rückseite)
Drumcomputer
Aktivlautsprecher oder Verstärker mit Lautsprechern
(symmetrische Verbindung)
Zum iPad/iPhone gehörendes
USB-Netzteil (über das mit
dem iXR gelieferte USB-Kabel)
iOS-Gerät (über das zum
iOS-Gerät gehörende
Lightning-USB-Kabel)
Nutzen Sie das mitgelieferte USB-Kabel, um den
Wechselstromadapter, der zu Ihrem iPad oder iPhone
gehört, mit der Buchse PC/MAC/POWER zu ver-
binden.
Um ein iOS-Gerät anzuschließen, verbinden Sie das
zum iOS-Gerät gehörende Lightning-USB-Kabel mit
der USB-Buchse .
Anmerkung
Beim Kauf eines iPod touch ist kein USB-Netzteil
enthalten. Wenn Sie einen iPod touch mit dem iXR
verwenden wollen, kaufen Sie ein originales USB-
Netzteil von Apple (das mindestens 700 mA bei 5 V
liefern kann).
Anschlussbeispiel für den Betrieb mit einem Computer (Rückseite)
Drumcomputer
Aktivlautsprecher oder Verstärker mit Laut
-
sprechern (symmetrische Verbindung)
Computer
