TASCAM iXR
11
8
Windows
From “All Apps” (All Programs), select “iXR Settings
Panel” under TASCAM.
8
Mac
Select “iXR Settings Panel” from Applications and
launch it to open the Settings Panel on the computer
display.

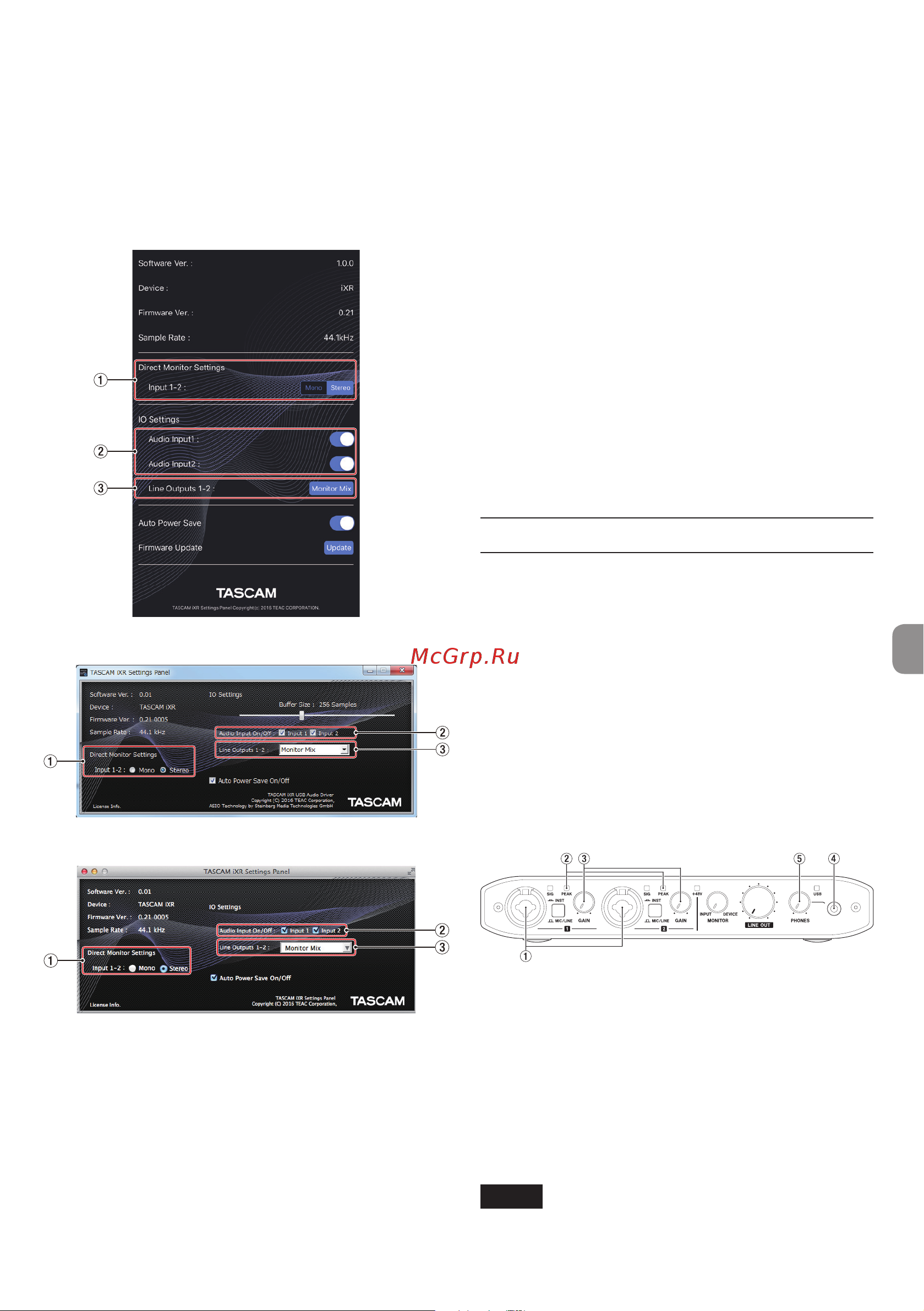

iOS Settings Panel
Windows Settings Panel
Mac Settings Panel
1 Direct Monitor Settings Input 1-2
Set the monitoring signal for the IN 1/IN 2 jacks
to Mono or Stereo.
2 Audio Input On/Off
Turn input on/off for each channel separately.
3 Line Outputs 1-2
Select the signals to be output from the LINE
OUT 1/L-2/R and PHONES jacks.
Options
Monitor Mix
The signals input from all the input ports
and the signals sent by USB from the device
connected by USB (computer or iOS device)
are mixed by this unit and output.
xxxx Out 1-2 (Used with an iOS device)
Only the playback signals sent from the iOS
device connected by USB are output. The
connected iOS device name appears in place
of “xxxx”.
Computer Out 1-2 (Used with a computer)
Only the playback signals sent from the
computer connected by USB are output.
For details about settings other than the above, see
“Settings Panel overview” in “6 – Using the Settings
Panel” of the Reference Manual.
Adjusting the input sound
Analog audio signals input into this device from mics,
guitars, keyboards and other audio equipment can be
converted into digital signals and transmitted to the
computer/iOS device by USB.
You can use the features of this unit to adjust the
digital signals that are sent to the computer/iOS
device.
In addition, by connecting speakers (through an
amplifier) or headphones to this unit, you can
monitor audio signals that are input to this unit and
output from the computer/iOS device.
Use the various controls on the front of the unit as
necessary while listening to the input sound.
Example of operation using this unit
Use the GAIN knobs (3) to adjust the analog input
levels of the IN 1/IN 2 jacks (1) so that the PEAK
indicators (2) above and to the right of the knobs do
not light.
To listen to the monitoring signal using headphones,
connect the headphones to the PHONES jack (4)
and adjust the PHONES knob (5).
NOTE
If you cannot hear the input sound through the
headphones or the LINE OUT 1/L-2/R jacks,
