TASCAM iXR – Bedienungsanleitung
49

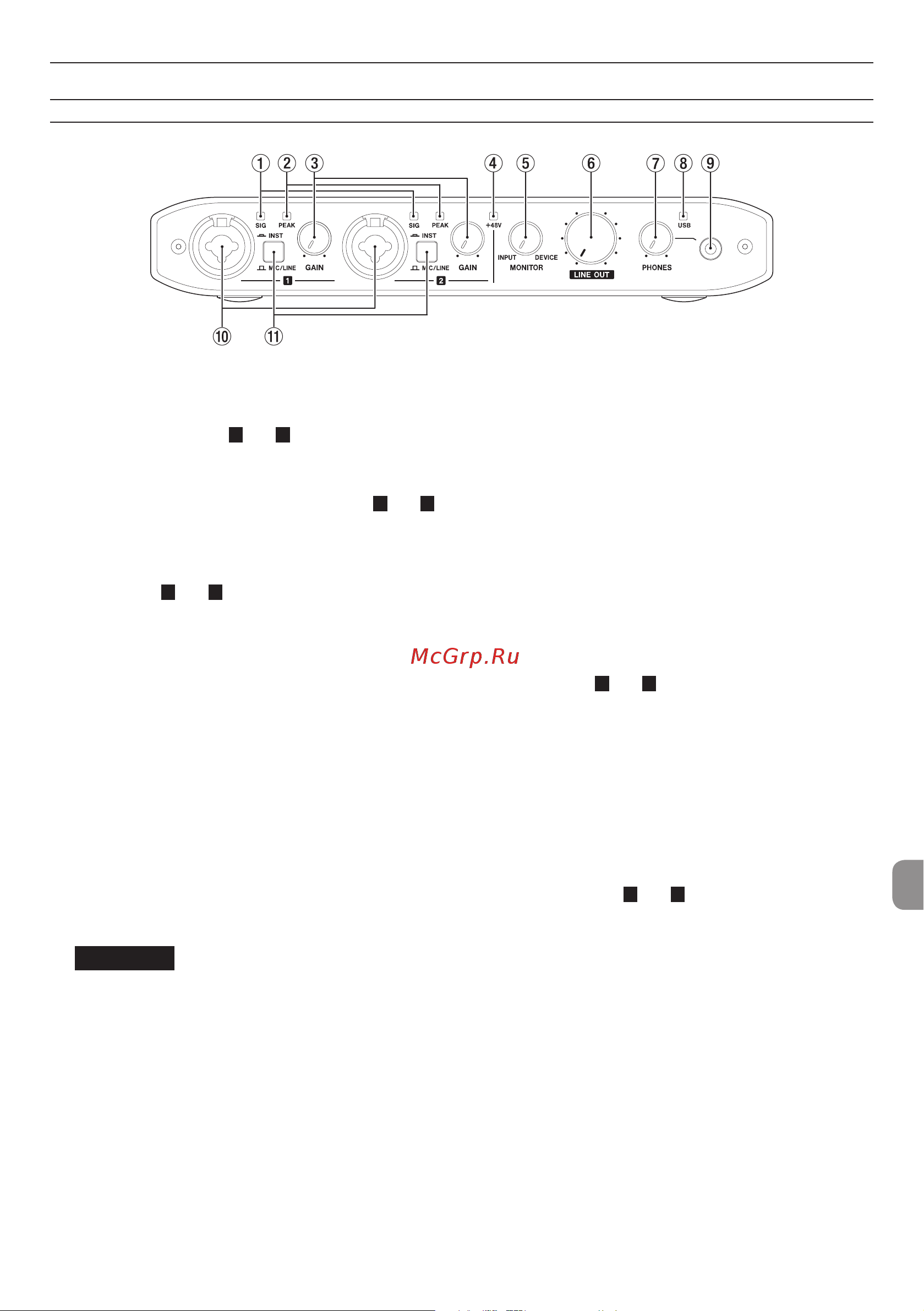

Die Bedienelemente und ihre Funktionen
Vorderseite
1 SIG-Lämpchen
Die SIG-Lämpchen leuchten grün auf, sobald ein
Signalpegel von mindestens –32dBFS an den
Eingangsbuchsen IN
1
/ IN
2
anliegt.
2 PEAK-Lämpchen (Übersteuerungsanzeigen)
Die PEAK-Lämpchen leuchten rot auf, wenn der
Signalpegel an den Eingangsbuchsen IN
1
/ IN
2
zu übersteuern droht (–1dBFS oder höher).
3 Regler GAIN
Hiermit stellen Sie den Pegel an den Eingangs-
buchsen IN
1
/ IN
2
ein.
4 +48V-Lämpchen
Dieses Lämpchen leuchtet, wenn die Phantom-
speisung eingeschaltet ist (Schalter PHANTOM in
Stellung +48V).
5 Regler MONITOR
Hiermit bestimmen Sie die Balance zwischen den
Signalen, die über die Eingangsbuchsen in das
Gerät gelangen, und den Signalen, die über USB
empfangen werden.
6 Regler LINE OUT
Hiermit stellen Sie den Pegel an den Ausgangs-
buchsen LINE OUT 1/L und 2/R ein.
7 Regler PHONES
Hiermit passen Sie den Pegel am Kopfhörer-
ausgang (PHONES) an.
VORSICHT
Drehen Sie den Regler PHONES herunter, bevor Sie
Ihren Kopfhörer anschließen. Andernfalls kann es
zu plötzlichen, sehr lauten Geräuschen kommen,
die Ihr Gehör oder Ihre Geräte schädigen.
8 USB-Lämpchen
Leuchtet, wenn eine funktionierende
USB-Verbindung besteht.
Blinkt, wenn keine funktionierende
USB-Verbindung besteht.
Leuchtet nicht, wenn das Gerät ausgeschaltet ist.
9 Kopfhörerausgang (PHONES)
Schließen Sie hier einen Stereokopfhörer mit
3,5-mm-Miniklinkenstecker an.
Es wird das gleiche Signal wie an den Buchsen
LINE OUT 1/L und 1/R ausgegeben.
Verwenden Sie einen Adapter, wenn Ihr Kopf-
hörer mit einem Standardklinkenstecker (6,3 mm)
ausgestattet ist.
0 Buchsen IN
1
/ IN
2
Dies sind Analogeingänge über Kombibuchsen
XLR/Klinke.
Verwenden Sie die Schalter MIC/LINE INST auf
der Gerätefront, um zwischen symmetrischen
Eingängen für Mikrofone und Line-Signale (MIC/
LINE) und unsymmetrischen Eingängen für Instru-
mente (INST) zu wählen.
q Schalter MIC/LINE INST
Stellen Sie diese Schalter entsprechend der an
den Buchsen IN
1
/ IN
2
angeschlossenen Signal-
quellen ein.
Schieben Sie den Schalter in die Stellung MIC/
LINE, wenn Sie elektronische Musikinstrumente,
Audioplayer, Mikrofone andere Audiogeräte ange-
schlossen haben. Schieben Sie ihn in die Stellung
INST, wenn Sie eine elektrische Gitarre, einen elek-
trischen Bass oder ein anderes Gerät mit hoher
Impedanz angeschlossen haben.
