TASCAM iXR
89

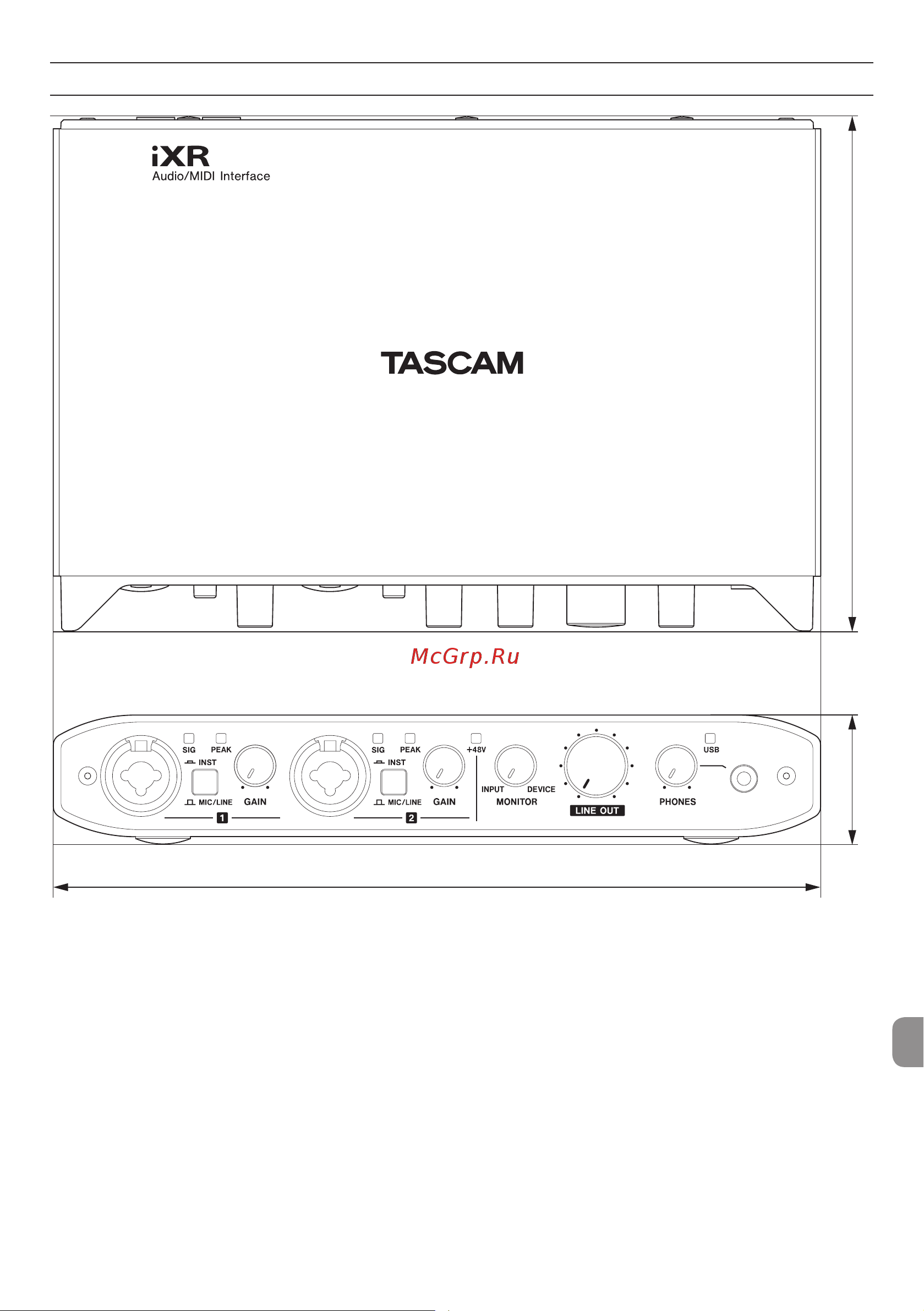

⼨法図
210 mm
35.3 mm 140.7 mm
0
取扱説明書のイラストが一部製品と異なる場合があります。
0
製品の改善により、仕様および外観が予告なく変更することがあります。
