TASCAM iXR
83

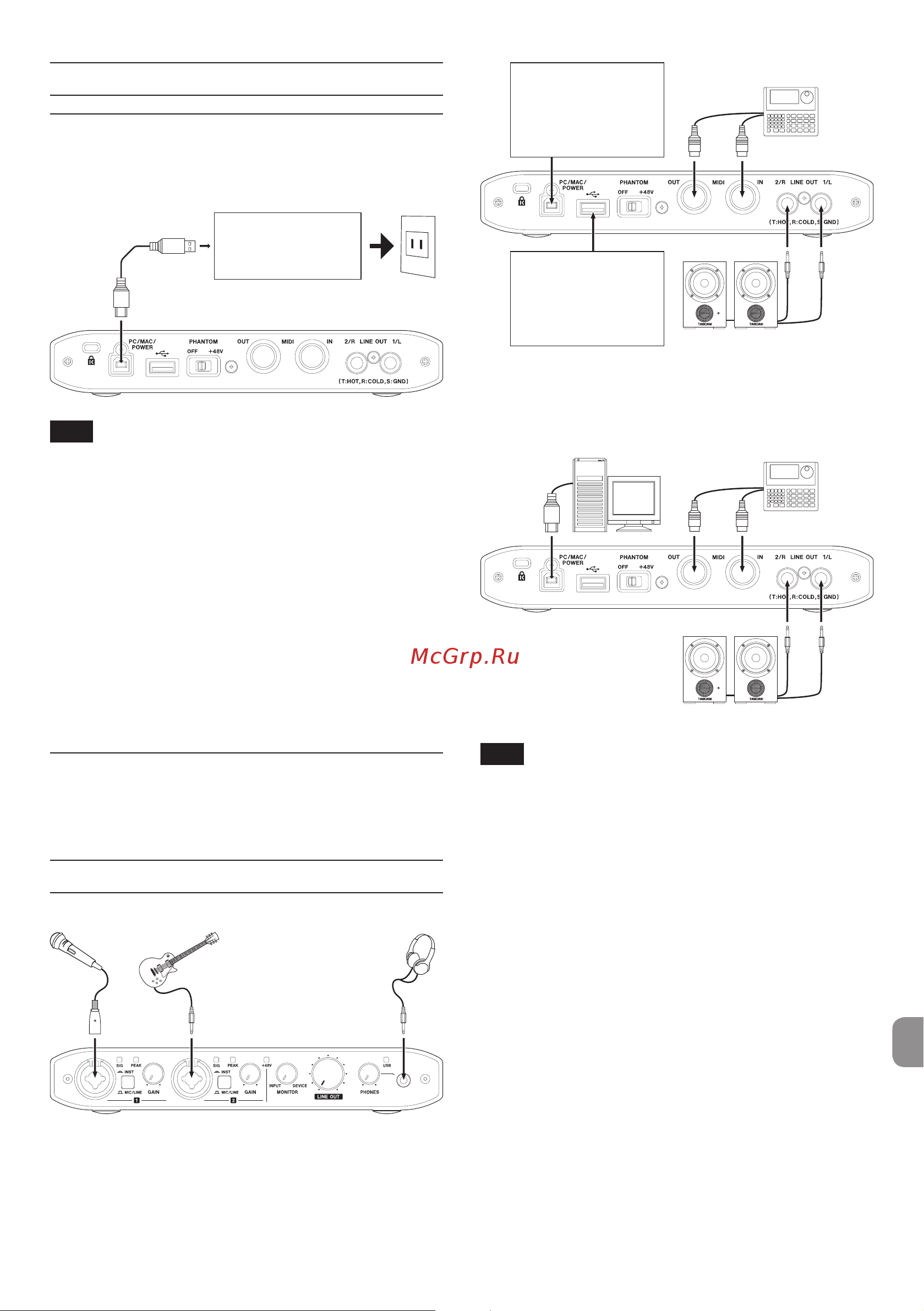

電源を接続する
iOSデバイスでご使用の場合
iPadやiPhoneに付属の USB 電源アダプターを、本機付
属の USBケーブルと接続して、PC/MAC/POWER 端子
に接続します。
iPad/iPhone付属
のUSB 電源アダプ
ター
iXR付属の USBケーブル
注意
i
iPod touch にはUSB 電源アダプターが付属されてい
ません。iPod touch でご使用の場合は、別途 Apple
純正の USB 電源アダプタ( 電圧 5V、電流が 700mA
以上供給可能なもの）をご購入ください。
i
他の USB 電源アダプターでも動作可能ですが、Apple
純正の iPad/iPhone 付属の USB 電源アダプターをご
使用になることを強く推奨します。
他のUSB電源アダプターをご使用になる場合は、下記
の仕様の電源デバイスをご使用ください。
i
供給電圧 ： 5V
i
供給電流 ： 700mA以上
上記の仕様以外で電源デバイスを使用すると故障、発
熱、発火などの原因になります。異常がある場合は、
使用を中止して、販売店またはティアック修理センター
に修理をご依頼ください。
パソコン(Windows / Mac)でご使用の場合
本機をパソコンに接続して使用する場合、USBバスパワー
で起動しますので、他の電源デバイスを接続する必要はあ
りません。
接続図
ボーカルマイク
ギター
ヘ ッド ホ ン
[接続例 (フロント)]
ドラムマシン
バランス接続タイプの
パワードモニタースピーカー
iPad/iPhone付属の
USB電源アダプター
(iXR付属のUSBケー
ブル使用 )
iOSデバイス
(iOSデバイスに付属
のLightning-USB
ケーブル使用 )
[iOSデバイス接続時の接続例 (リア)]
ドラムマシン
バランス接続タイプの
パワードモニタースピーカー
パソコン
[パソコン接続時の接続例 (リア)]
注意
i
接続する前に、本機および接続する機器(パソコン/iOS
デバイスを除く) の電源を全てオフまたはスタンバイ状
態にしてください 。
i
PHANTOMスイッチは、2つの入力チャンネルを同時
にオン/オフします。ファントム電源を必要としないマイ
クを接続している場合は、ファントム電源をオンにしない
でください 。
i
ファントム電源を必要としないダイナミックマイクなどを
接続しているときにファントム電源をオンにすると、本機
および接続中の機器が故障する恐れがあります。
i
ファントム電源をオンにした状態で、マイクの抜き挿しを
しないでください。大きなノイズを発生し、本機および
接続中の機器が故障する恐れがあります。
i
LINE OUT つまみとPHONES つまみを下げた状態で
ファントム電源のオン/ オフ切り換えを行ってください。
マイクによっては大きなノイズを発生し、モニター機器
から突然大きな音が出て、機器の破損や聴力障害の原
因になる可能性があります。
i
ファントム電源を必要とするコンデンサーマイクとダイナ
ミックマイクを合わせて使用する場合は、必ずバランス
タイプのダイナミックマイクをご利 用ください。 アンバ
ランスタイプのダイナミックマイクを混 用することはでき
ません。
i
リボンマイクの中には、ファントム電源を供給すると故障
