26
User's Guide ADI-648 © RME

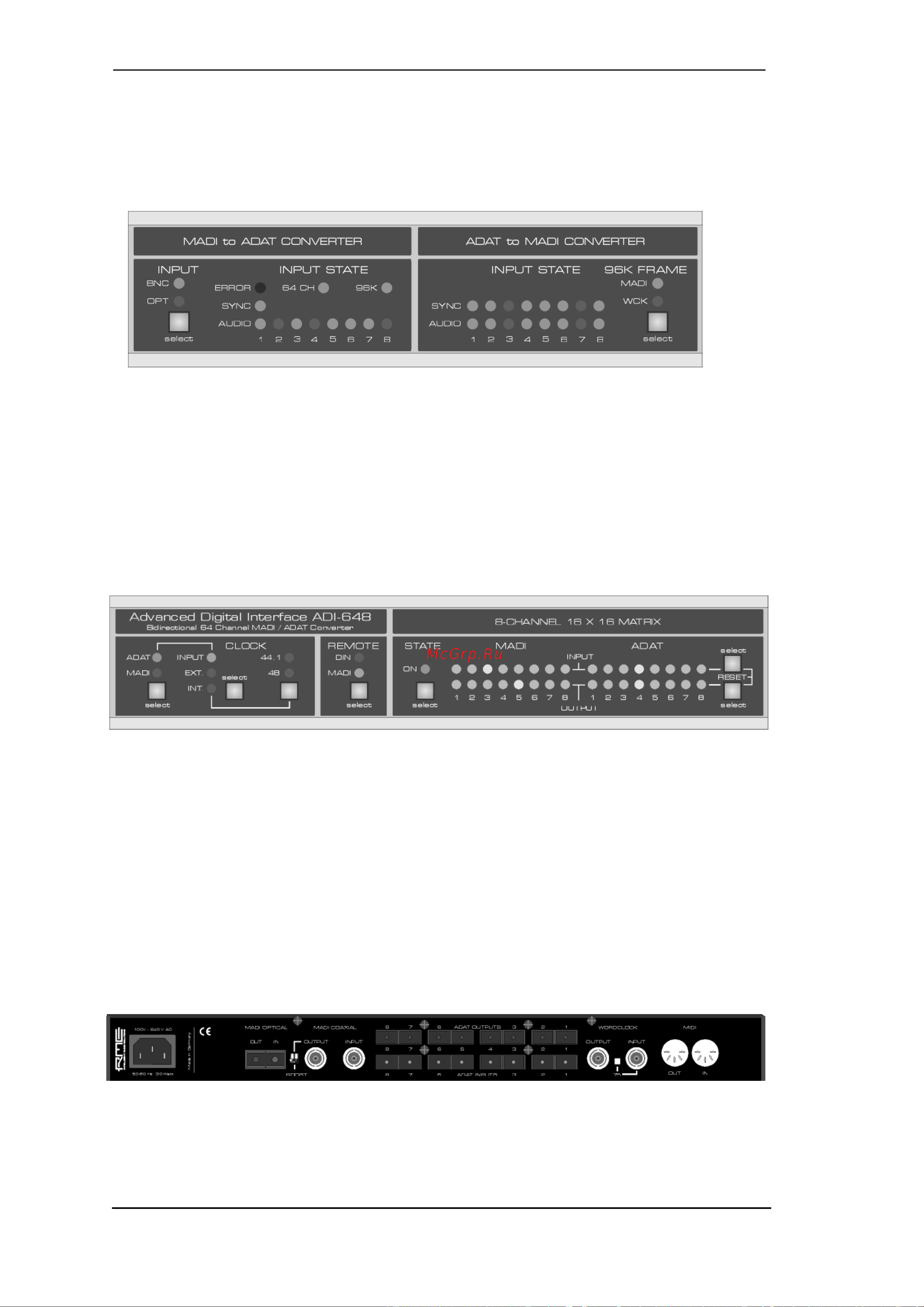

13. Controls and Connectors
Front Left Part
Front Right Part
Power
Rear
Matrix Router
Signal source
BNC
Optisch
Status display
Error
Sync
Audio
Matrix Router
On/Off
Input/Output
Select
Reset
Clock Source
ADAT
MADI
Clock Section
Status display
Input Sync
Audio
Clock Source
Input
Word
Internal
Internal Clock
44.1 / 48 kHz
96k Frame
88.2 / 96 kHz
Status MADI Output
96k Frame
DS word clock
A
DAT I/OMADI I/O Wordclock I/O
MIDI I/O
Remote control via
DIN
MIDI
