Kiva II руководство пользователя v.
14

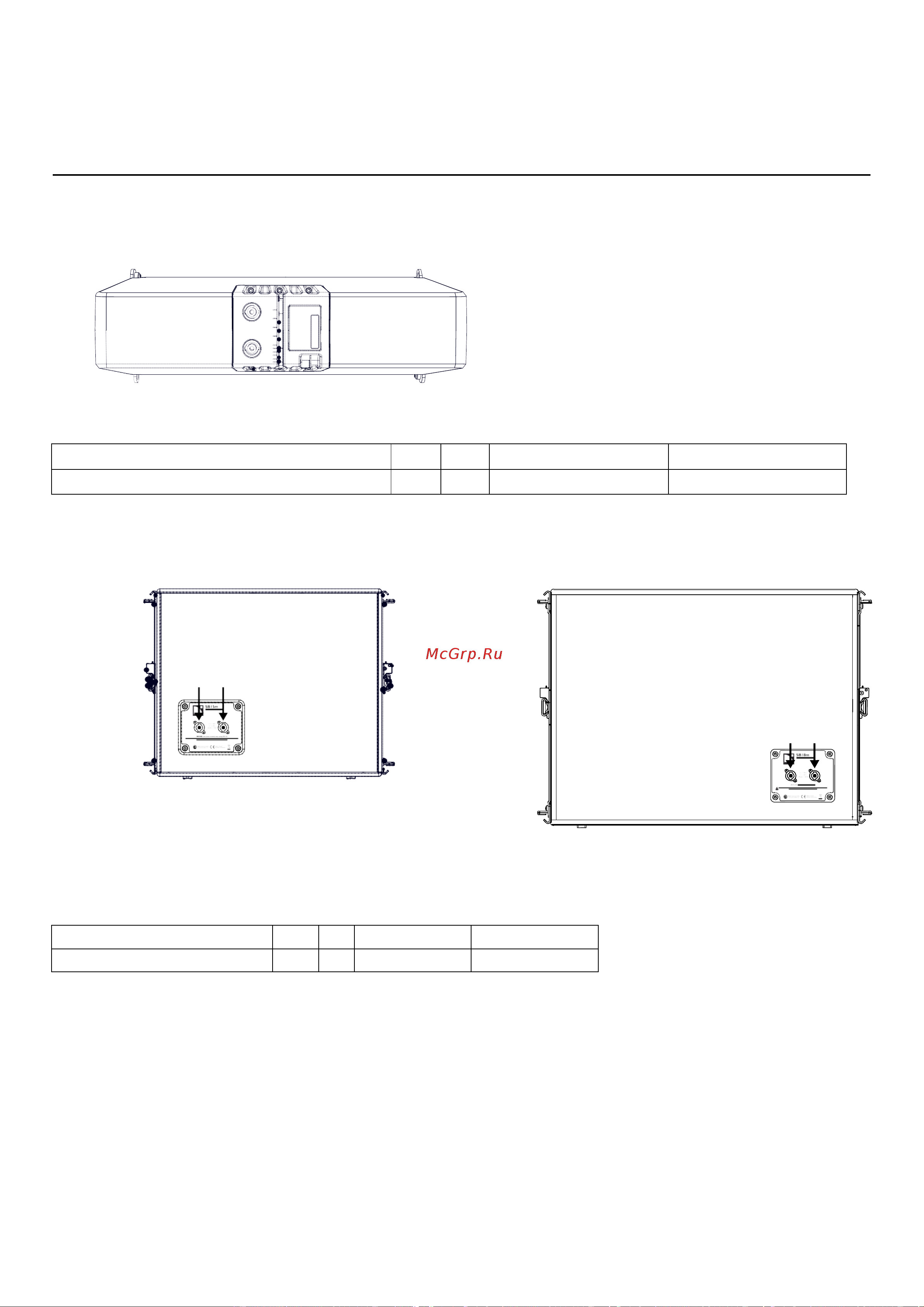

Подключение акустического кабинета
Подключение акустического кабинета
Разъемы
Kiva II имеет два 4-контактных гнезда speakON.
Kiva II
Внутренняя распайка для 2-полосных акустических кабинетов с пассивным кроссовером L-Acoustics
Распайка гнезда speakON
1+
1 -
2 +
2-
Контакты на громкоговорителе
+
-
Не подключен
Не подключен
Сабвуфер SB15m имеет два 4-контактных гнезда speakON. Сабвуфер SB18 имеет два 4-контактных гнезда
speakON.
SB15m
SB18
Внутренняя распайка контактов сабвуферов L-Acoustics
Распайка гнезда speakON
1+
1-
2+
2-
Контакты на громкоговорителе
НЧ +
НЧ -
Не подключен
Не подключен
IN
LINK
IN
IN LINK
