L-ACOUSTICS Kiva II [21/32] Монтаж демонтаж нч громкоговорителя
![L-ACOUSTICS Kiva II [21/32] Монтаж демонтаж нч громкоговорителя](/views2/2008031/page21/bg15.png)
Kiva II руководство пользователя v.
24
Регламентное обслуживание
Монтаж/демонтаж НЧ громкоговорителя
Инструменты
— динамометрическая отвертка
— шестигранная битка 4 мм
Ремкомплекты
G03257
РК НЧ громкоговоритель 6,5''
×1 ×4
1741 S342
Громкоговоритель 6,5" – 16 Ом (с уплотнителем) M5x20 под шестигранник
Подготовка
Снять решетку. См. раздел Демонтаж решетки.
В целях безопасности рекомендуется всегда использовать новые винты и другие запчасти, поставляемые
в ремкомплекте.

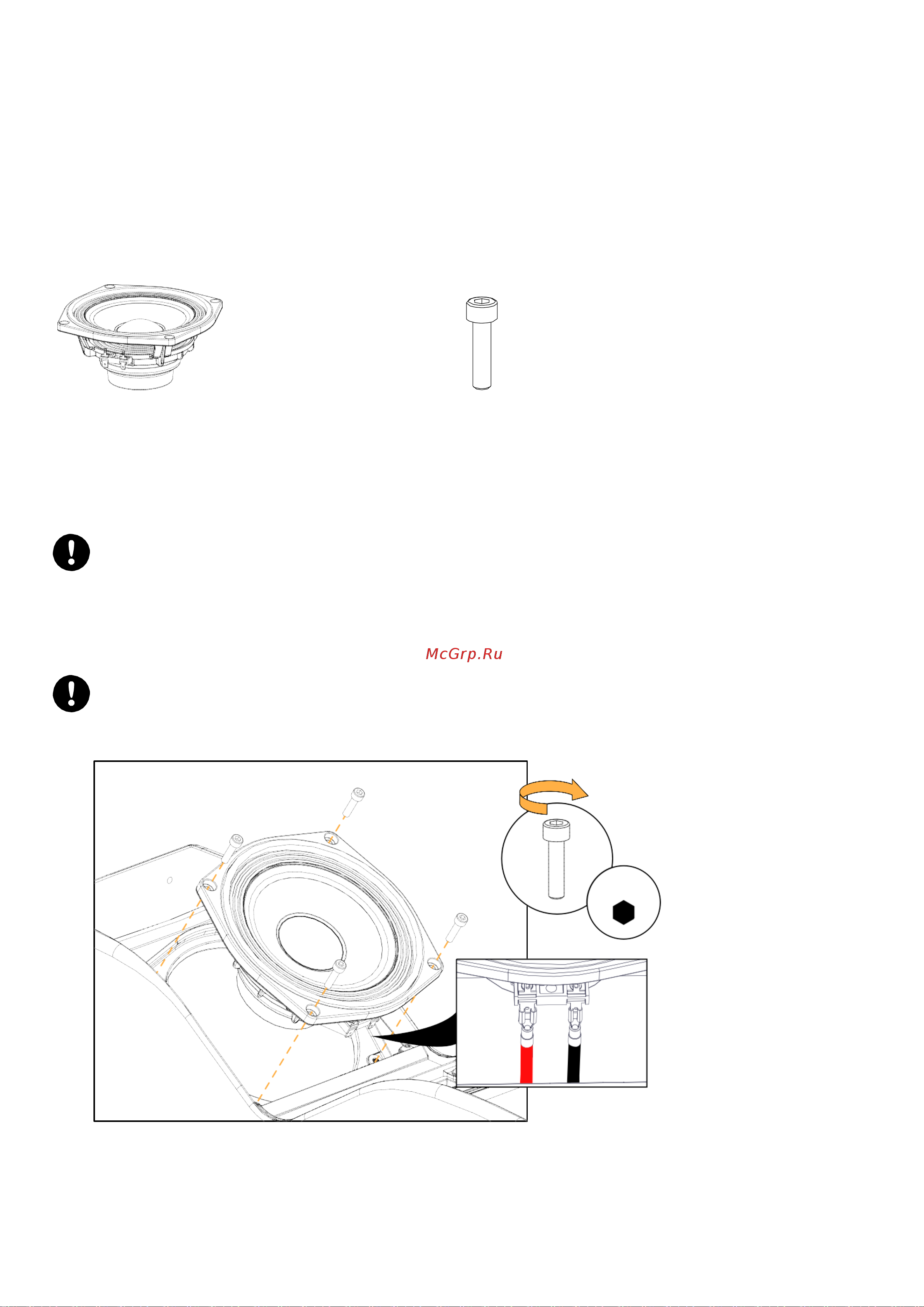

Изображение в разобранном виде
Применить рычаг.
Закрутить винты.
Контакты должны смотреть в сторону центра кабинета.
Что делать дальше
Выполнить Акустическую проверку.
3 Н/м
x4
4 мм
