25
Kiva II руководство пользователя v.
Регламентное обслуживание
Монтаж/демонтаж задней крышки
Инструменты
— динамометрическая отвертка
— удлинитель отвертки
— шестигранная битка 4 мм
Ремкомплекты
G03256 - РК для компрессионного драйвера 1.75'' или
G03296 - РК диафрагма 1.75''
×6
S338
Винт M5x10 под шестигранник
Подготовка
Кабинет необходимо поставить на лицевую сторону.
В целях безопасности рекомендуется всегда использовать новые винты и другие запчасти, поставляемые
в ремкомплекте.

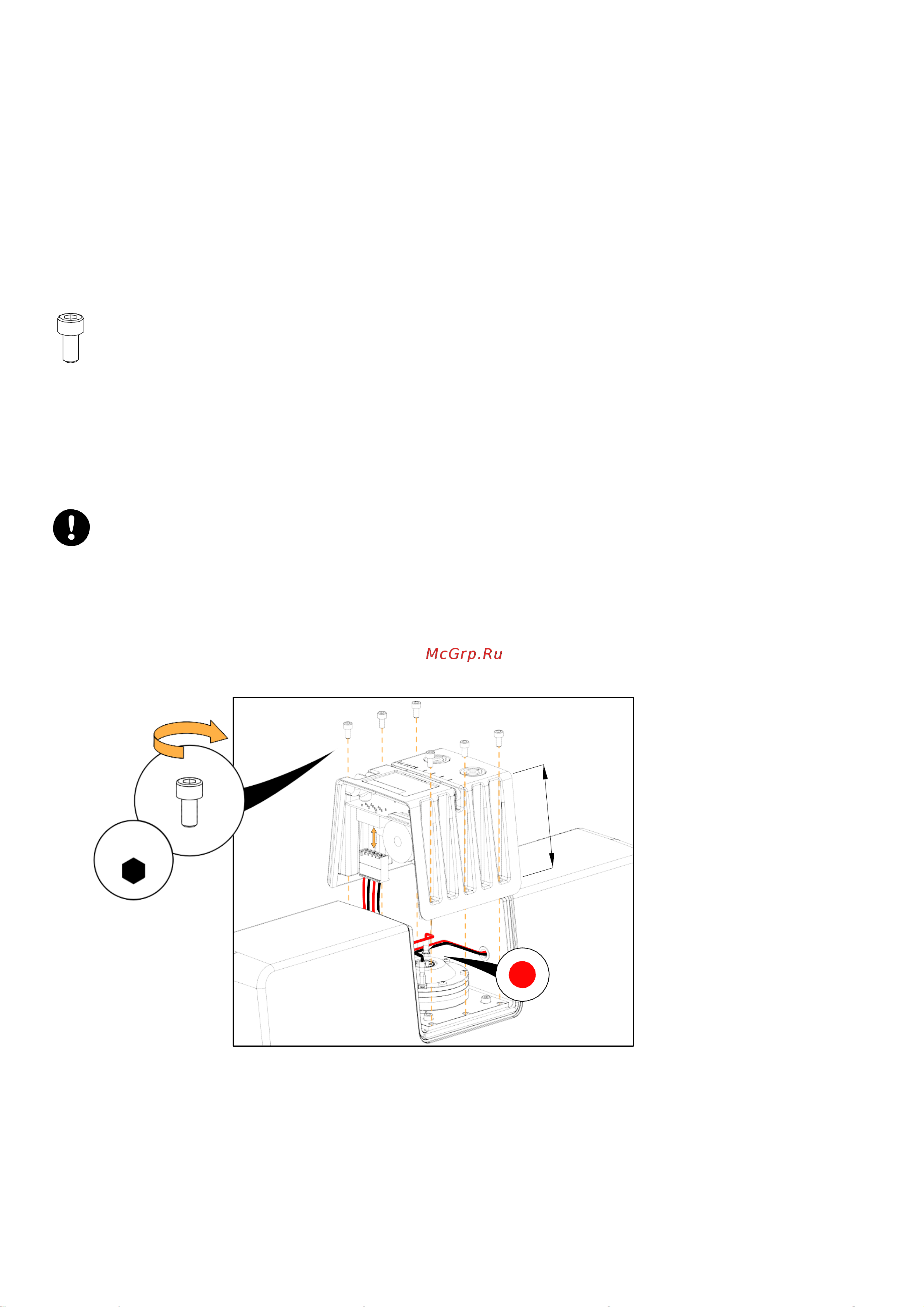

Изображение в разобранном виде
Чтобы выкрутить винты может понадобиться удлинитель отвертки.
Гнезда speakON должны находится на одной стороне с красной отметкой на ВЧ громкоговорителе.
3 Н/м
x6
100 мм /
3,9''
4 мм
