L-ACOUSTICS Kiva II [20/32] Монтаж демонтаж решетки

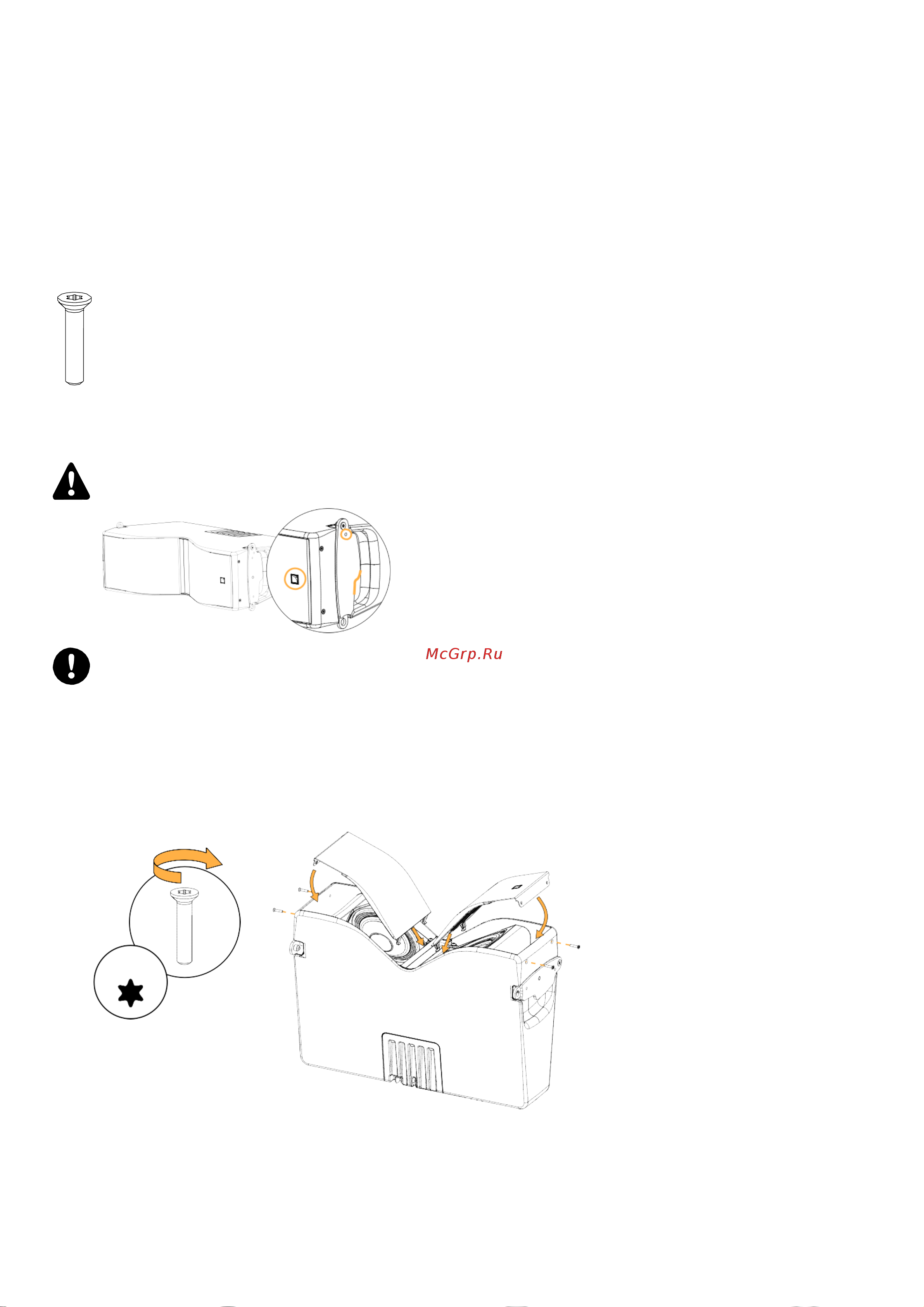

![L-ACOUSTICS Kiva II [20/32] Монтаж демонтаж решетки](/views2/2008031/page20/bg14.png)
23
Kiva II руководство пользователя v.
Регламентное обслуживание
Монтаж/демонтаж решетки
Инструменты
— динамометрическая отвертка
— битка T20
Ремкомплекты
G03257
РК НЧ громкоговоритель 6,5''
×2
S337
Винт M4x20 Torx
Расположить кабинет таким образом, чтобы логотип находился со стороны страховочного механизма (оп-
ределяется по отверстию и форме ручки).
В целях безопасности рекомендуется всегда использовать новые винты и другие запчасти, поставляемые
в ремкомплекте.
Изображение в разобранном виде
Применить рычаг.
При сборке сначала необходимо вернуть на место крепежные ушки решетки.
1 Н/м
x4
T20
