10 Line6. Helix. Руководство пользователя
СОВЕТ
Коснитесь (не нажимая!) переключателя TAP для временного отображения панели темпа. Это позволяет
быстро и удобно корректировать темп без перехода в меню Global Settings > MIDI/Tempo.
ЗАМЕЧАНИЕ
Выбор с помощью касания можно отключить. Также можно полностью перенастроить и другие параметры.
16. Педаль экспрессии.
Нажимайте на педаль экспрессии для управления громкостью, частотой вау и другими параметрами
усилителей и/или эффектов. Для переключения между режимами EXP1 и EXP2 нажмите на скрытый
переключатель носком ноги. Информация о том, какой именно режим активен в данный момент,
отображается на мини-дисплее. Если к входу EXP2 тыльной панели подключена внешняя педаль экспрессии,
встроенная педаль будет постоянно находиться в режиме EXP1.
ЗАМЕЧАНИЕ
Добавление в пресет блока Wah или Pitch Wham автоматически назначает данный блок на педаль EXP1.
Добавление в пресет блока Volume Pedal или Pan автоматически назначает их на педаль EXP2.

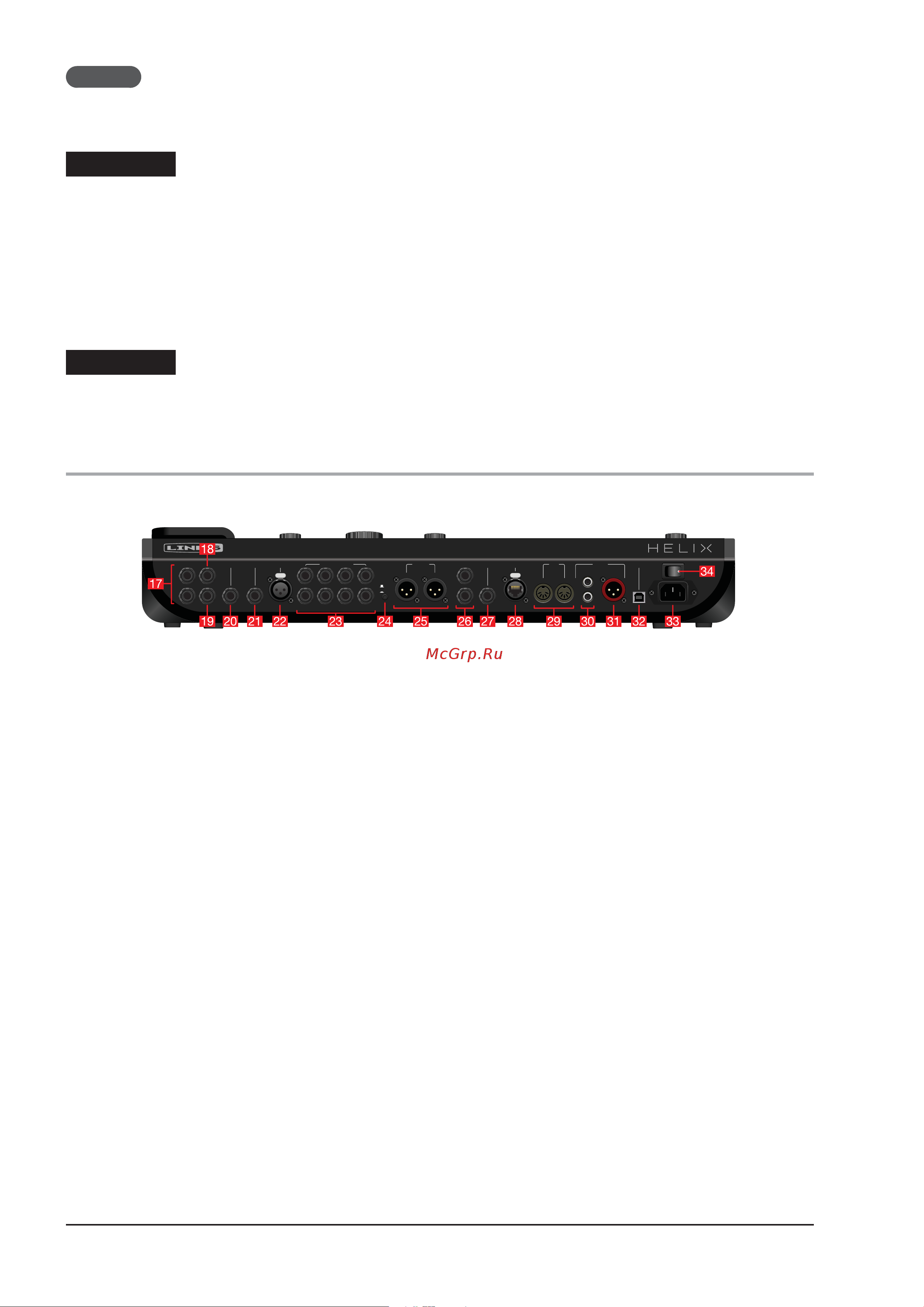

Тыльная панель
P
U
S
H
P
USH
EXP2
EXT
AMP
EXP3CV
DIGITALMIDI
OUT/THRUIN
RIGHTLEFT/MONO
-3--1-
-2- -4-
GND
LIFT
IN
LEFT/MONO
RIGHT
OUT
VARIAXPHONES1/4” OUTXLR OUT
RETURNRETURN SENDSEND
SENDS / RETURNSMIC INAUX INGUITAR IN USB POWER
S/PDIF
AES/EBU
L6 LINK OUT
17. Разъемы EXP1 и EXP2
К процессору Helix может быть подключено две дополнительные педали экспрессии для управления
различными параметрами.
18. Разъем EXT AMP 1/2
Служит для подключения к обычному гитарному усилителю для дистаницонного выбора каналов или
включения/отключения ревербератора. Для управления двумя функциями используйте стереофонический
кабель (1 — шарик, 2 — кольцо разъема TRS).
19. Выход CV
Служит для подключения к входам внешней педали экспрессии стомпбоксов или к входу управляющего
напряжения на гитарных приборах старых моделей.
20. Вход GUITAR IN
Служит для подключения основной гитары или бас-гитары. Для данного входа можно настроить уровень
сопротивления и чувствительности.
21. Вход AUX IN
Используется для подключения второй электрогитары или бас-гитары с активной электроникой
(сопротивление 10 МОм).
22. Вход MIC IN
Служит для подключения микрофона и записи вокала в компьютер через порт USB. Выполнен на разъеме
XLR, предусматривает использование фантомного питания 48 В для подключения студийных конденсаторных
микрофонов, а также отключаемый обрезной фильтр низких частот.
23. Выходы/входы SEND/RETURN 1-4
Используются для работы в качестве эффект-петель при подключении внешних гитарных педалей, а
также в качестве дополнительных входов для подключения клавишных, драм-машин, микшеров и другого
оборудования (выполнены на разъемах "джек" 6.3 мм).
