8 Line6. Helix. Руководство пользователя
Лицевая панель
PRESET
PHONESVOLUM E
BYPASSSAVE ACTION
PA G E
PAGE
16B Dream Rig Duet
FeedbackTime
[37%]
Delay Harmony Dela y
LevelMixKey S cale
0.0dB40%MinorD1/8
1
2
3 4
5 6
7
8 9
10
11
12
13
14
16
14
15
14
15
Sc
r
ea
m
808
MODE
EXP 1
EXP
2
H O L D T O E D I T
TAP
BANK
H O L D F O R T U N E R
None More Black
16A
Dream Rig Duet
16B
Jimi, Not Jimmy
16C
DAW Remote
16 D
BANK
Mystery Filter Ubiquitous Vibe Harmony Delay

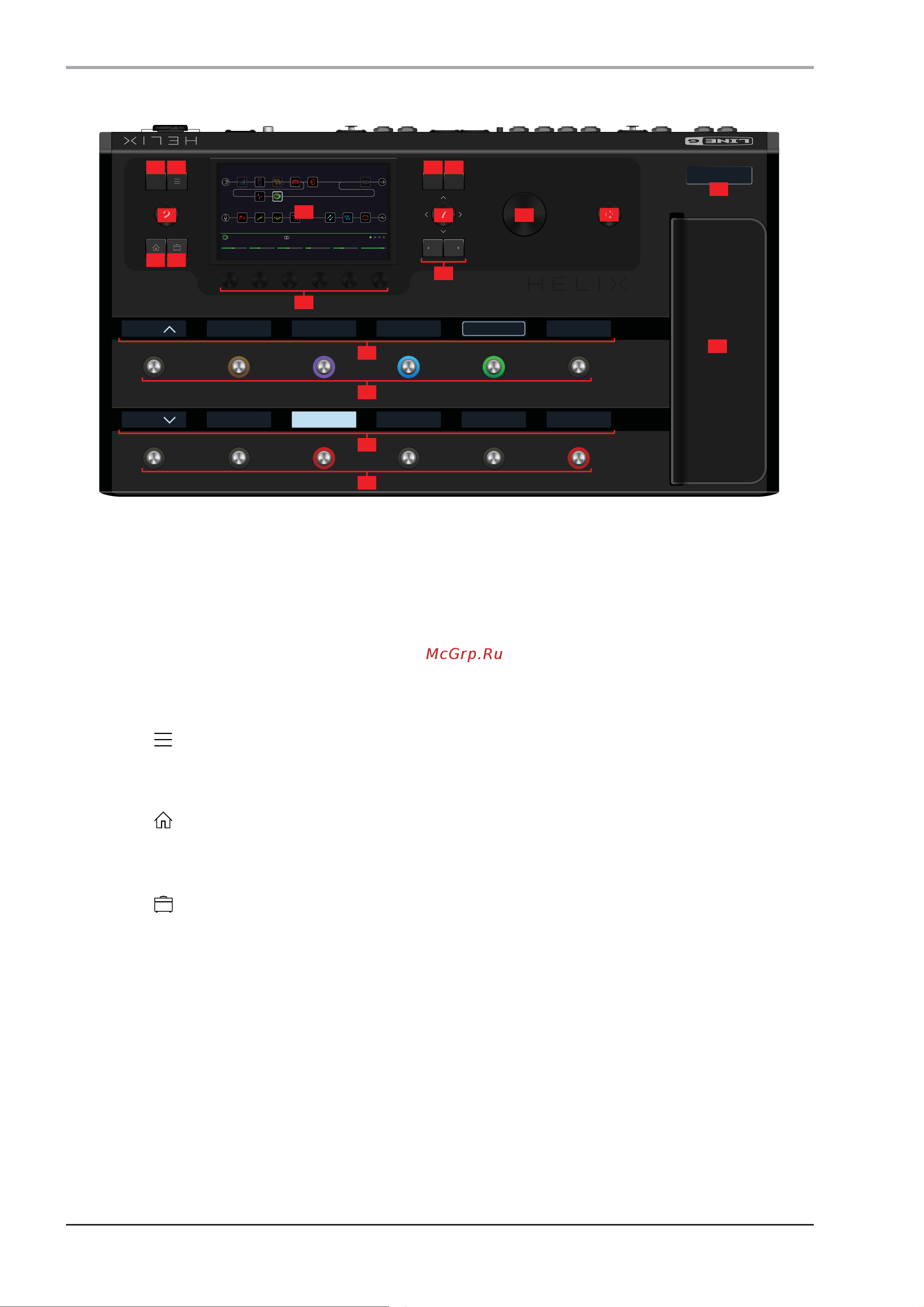

1. Основной дисплей
Большой цветной жидкокристаллический дисплей служит для управления практически всеми функциями
процессора Helix.
2. Селектор PRESET
Вращайте данный селектор для выбора пресета. Нажмите на селектор для перехода к меню Setlist.
3. Кнопка SAVE
Нажмите на данную кнопку для переименования пресета и сохранения изменений.
4. Кнопка
Нажмите на данную кнопку для перехода в углубленный режим редактирования Helix, содержащий меню
Command Center, Global EQ, Global Settings и т.д.
5. Кнопка
Если при работе с процессором вы "потерялись", просто нажмите на эту кнопку для возврата на домашнюю
страницу.
6. Кнопка
Нажмите на данную кнопку один или несколько раз для быстрого переключения между звуковыми
параметрами (Gain, Bass, Mid, Treble и т.д.) моделей усилителя/кабинета или предусилителя, имеющихся в
пресете.
7. Джойстик
Наклоняйте джойстик для навигации по основному дисплею процессора. На домашней странице с помощью
джойстика выбираются блоки. Нажмите на кнопку ACTION и наклоняйте джойстик для перемещения
выбранного блока. Для смены модели выбранного блока просто поверните рукоятку джойстка. Нажмите на
джойстик для отображения списка моделей. С помощью джойстика можно делать практически все.
