12 Line6. Helix. Руководство пользователя
Домашняя экранная страница
Практически 90% операций по работе со звуком производится на домашней странице.
Для возврата на домашнюю страницу нажмите на кнопку
.

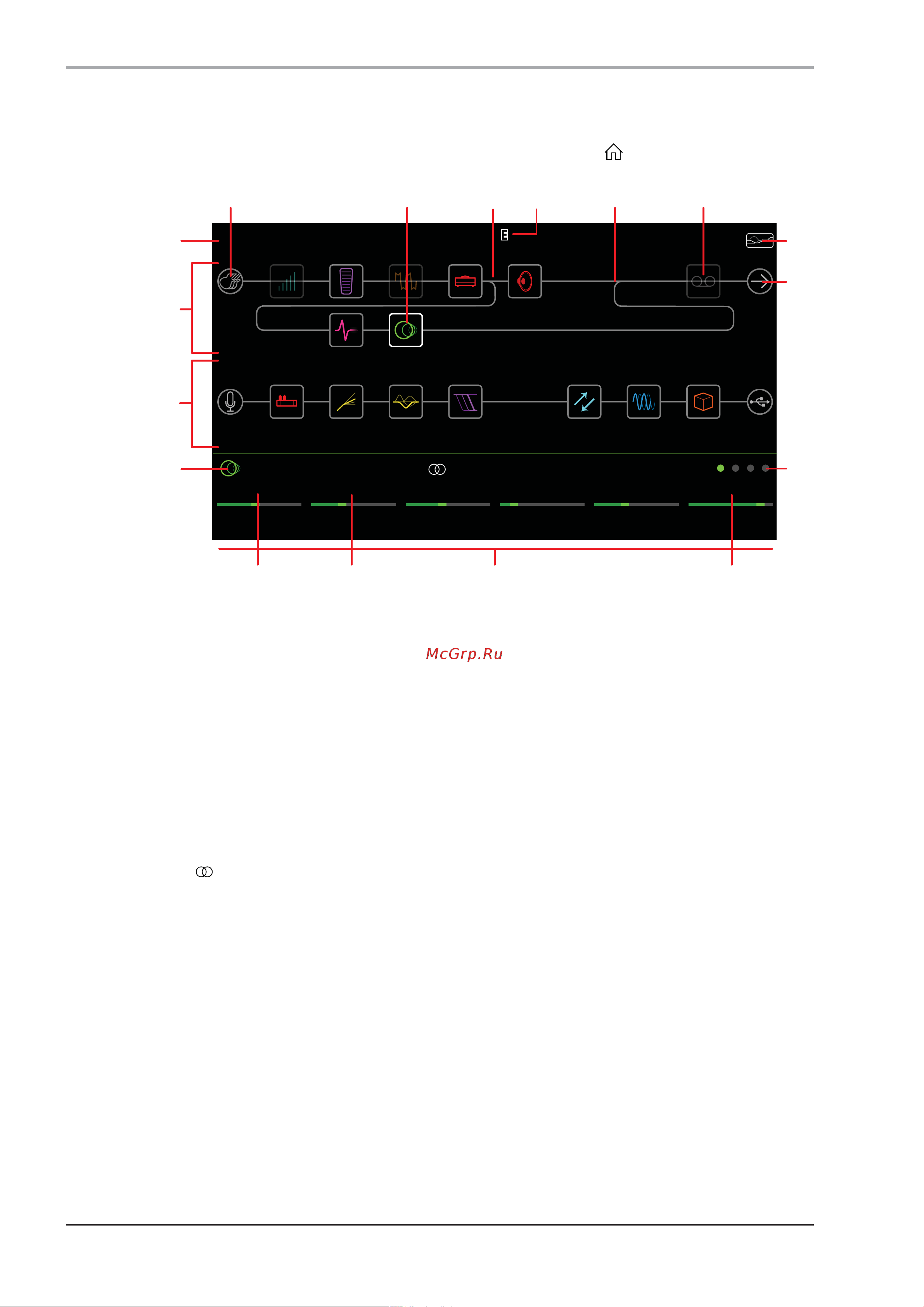

ПУТЬ 1
ПУТЬ 2
16B Dream Rig Duet
FeedbackTime
[37%]
Delay Harmony Dela y
LevelMixKey S cale
0.0dB40%MinorD1/8
A
A
B
12345
6
7
8
9
10
11 12 13 14
15
Каждый из маршрутов
(путей) Helix может
быть или параллельным
(А и В), или последова-
тельным (только А).
1. Для назначения входного источника выберите входной блок и поверните джойстик. Каждый маршрут
может содержать один или два входных блока.
2. Используйте джойстик или коснитесь ножного переключателя для выбора блока (обведен белым).
3. Буква "Е" отображается в случае, если пресет был отредактирован.
4. Блок сумматора (виден только при выборе). Переместитесь вниз, чтобы продублировать выходной блок.
5. Для включения и отключения выбранного блока нажмите на кнопку BYPASS (отключенные блоки
высвечиваются тускло).
6. Вращайте селектор PRESET для выбора пресета.
7. Поверните джойстик для выбора модели; нажмите на джойстик для раскрытия списка.
Пиктограмма обозначает стереофоническую модель.
8. Удерживайте кнопку BYPASS для включения и отключения общего эквалайзера. При включении
общего эквалайзера на дисплее появляется эта пиктограмма.
9. Выберите выходной блок и поверните джойстик для направления сигнала на нужные выходы, маршрут
2 или компьютер (через порт USB). Каждый маршрут может содержать один или два выходных блока.
10. Для доступа к дополнительным параметрам выбранного блока используйте кнопки <PAGE/PAGE>.
Этот блок имеет четыре страницы параметров.
11. Нажмите на регулятор для переключения между значением в миллисекундах/герцах и длительностях нот.
12. Значения выделяются белым цветом и в квадратными скобками, если на параметр назначен контроллер.
13. Вращайте регуляторы 1 — 6 для управления параметрами выбранного блока.
14. Нажмите на регулятор для возврата уровней в значение 0 дБ и центрирования панорамы.
15. Блок сплиттера (виден только при выборе). Переместитесь вниз, чтобы создать еще один блок сплиттера
