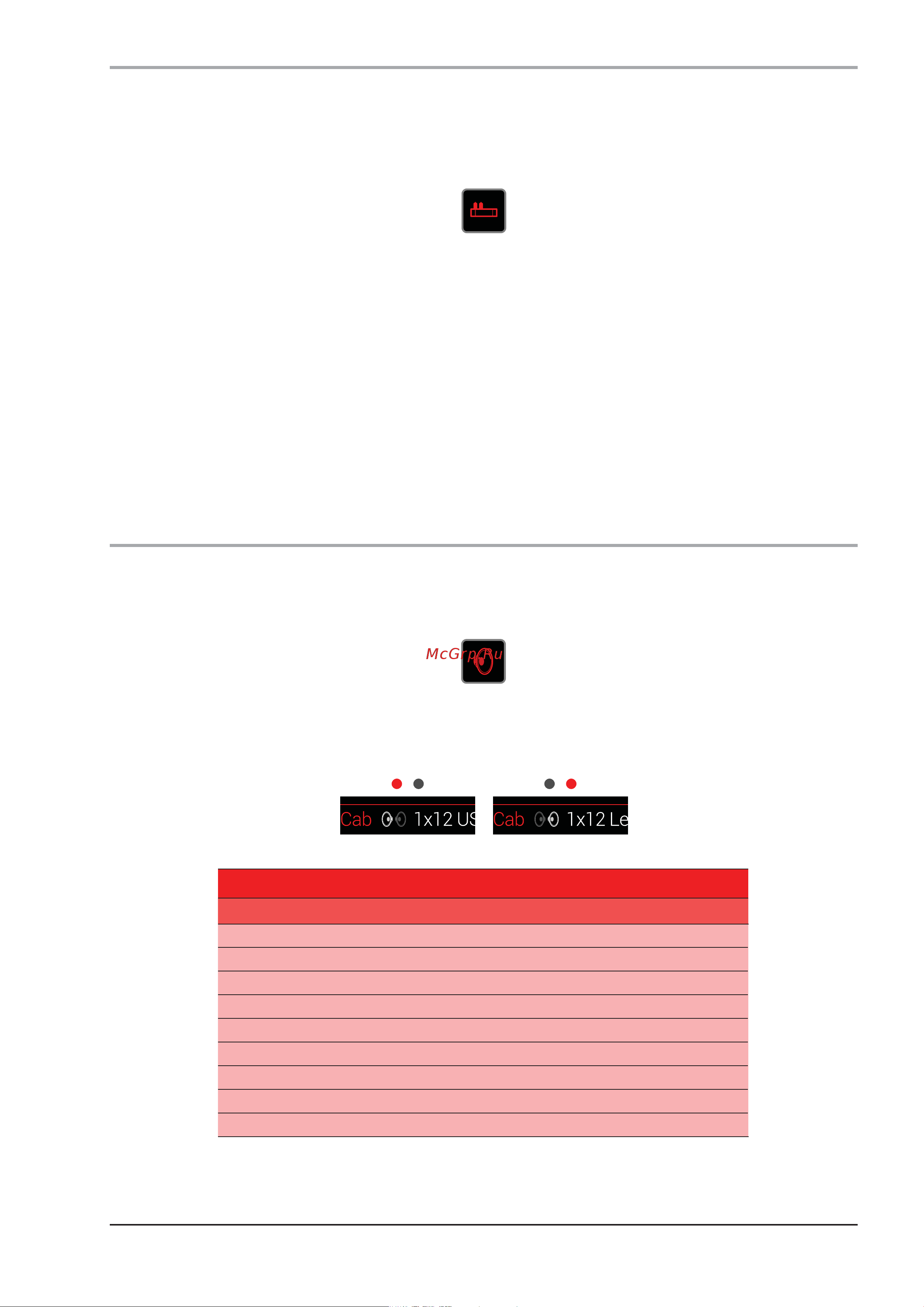

Line6. Helix. Руководство пользователя 37
Блок Preamp
В состав данного прибора включены модели предусилителей для всех имеющихся усилителей, что позволяет
"снять" звучание чисто с предусилительной стадии. Рекомендуется воспользоваться данной возможностью при
подключении Helix к внешнему усилителю (через выходы 1/4'' — к обычному усилителю, или через выход L6 LINK
— к усилителю Line 6 DT25 или DT50).
{pic 26_3}
Блок Preamp отбирает меньше мощности DSP-процессора, чем блок Amp.
* Все названия продуктов, использованные в данном Руководстве, являются торговыми марками,
принадлежащими соответствующим правообладателям, не связанным с компанией Line 6. Названия торговых
марок других производителей применяются исключительно для идентификации продуктов указанных
производителей, использованных при создании звуковых моделей Line 6. Marshall
®
— зарегистрированная
торговая марка компании Marshall Amplification Plc. Bogner
®
и Überschall
®
— зарегистрированные торговые
марки компании Bogner Amplification. MESA/Boogie
®
и Rectifier
®
— зарегистрированные торговые марки
компании Mesa/Boogie, Ltd. Engl
®
— зарегистрированная торговая марка компании Beate Ausflug and
Edmund Engl. Soldano — зарегистрированная торговая марка компании Gremlin Inc. d/b/a Soldano Custom
Am¬plification. Peavey
®
— зарегистрированная торговая марка компании Peavey Electronics Corporation.
5150
®
— зарегистрированная торговая марка компании ELVH Inc. Ampeg
®
и SVT
®
— зарегистрированные
торговые марки компании St. Louis Music, Inc. Gallien-Krueger — зарегистрированная торговая марка
компании Gallien Technology, Inc. Park
®
— зарегистрированная торговая марка компании AMP RX LLC.
Блок Cab
В категории Cab есть две подкатегории — Single и Dual. Блоки Cab > Dual требуют в два раза больше ресурсов
DSP-процессора по сравнению с блоками Cab > Single.
{pic 27_1}
Для выбора первой модели кабинета в блоке Cab > Dual нажимайте на кнопку <PAGE до тех пор, пока
белым не выделится пиктограмма динамика левого канала, затем поверните джойстик. Для выбора
второй модели кабинета нажимайте на кнопку PAGE> до тех пор, пока белым не выделится пиктограмма
динамика правого канала, затем поверните джойстик.
{pic 27_2}
Эффекты Моделирования кабинетов
Эффект Тип Прототип *
Soup Pro Ellipse
Один, Два 1 x 6x9" Supro
®
S6616
1x8 Small Tweed
Один, Два 1x8" Fender
®
Champ
1x12 Field Coil
Один, Два 1x12" Gibson
®
EH185
1x12 US Deluxe
Один, Два 1x12" Fender
®
Deluxe Oxford
1x12 Celest 12H
Один, Два 1x12" ÷13 JRT 9/15 G12 H30
1x12 Blue Bell
Один, Два 1x12" Vox
®
AC-15 Blue
1x12 Lead 80
Один, Два 1x12" Bogner
®
Shiva CL80
2x12 Double C12N
Один, Два 2x12" Fender
®
Twin C12N
2x12 Mail C12Q
Один, Два 2x12" Silvertone
®
1484
{table 27_1}
